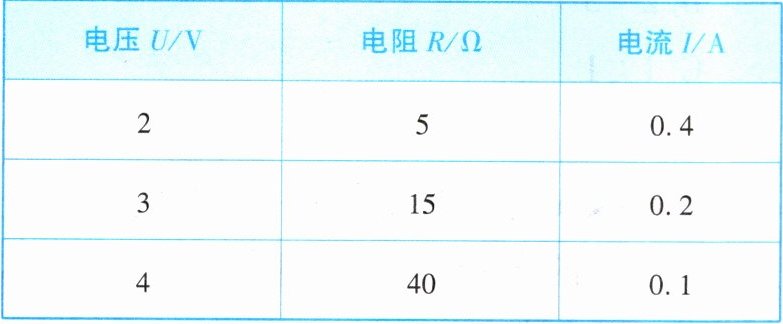

5. (★★)在“探究电流与电压、电阻的关系”的实验中，得到下表中的数据：

分析表格中的数据，可得出电流$I$与电压$U$、电阻$R$的数学表达式应是$I=$。

5. $\dfrac{U}{R}$

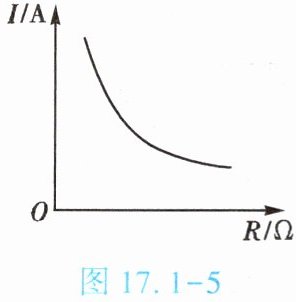

6. (★★★)某同学在“探究电流与电压、电阻的关系”时，根据收集到的数据画出了如图17.1-5所示的图像。下列结论与图像相符的是
【 】

A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小

C

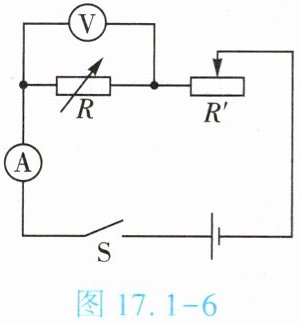

7.(★★★)如图17.1-6所示电路中,电源电压恒定,电阻箱和滑动变阻器的电阻分别为R、R',那么该电路
【 】


A.只能探究电流与电压的关系
B.只能探究电流与电阻的关系
C.电流与电压的关系、电流与电阻的关系都能探究
D.电流与电压的关系、电流与电阻的关系都不能探究

C

8. (★★★)(2025·辽宁)在探究电流与电阻的关系实验中,实验器材如下:学生电源、电流表、电压表、滑动变阻器“40 Ω 1.5 A”、开关各一个,五个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω),导线若干。

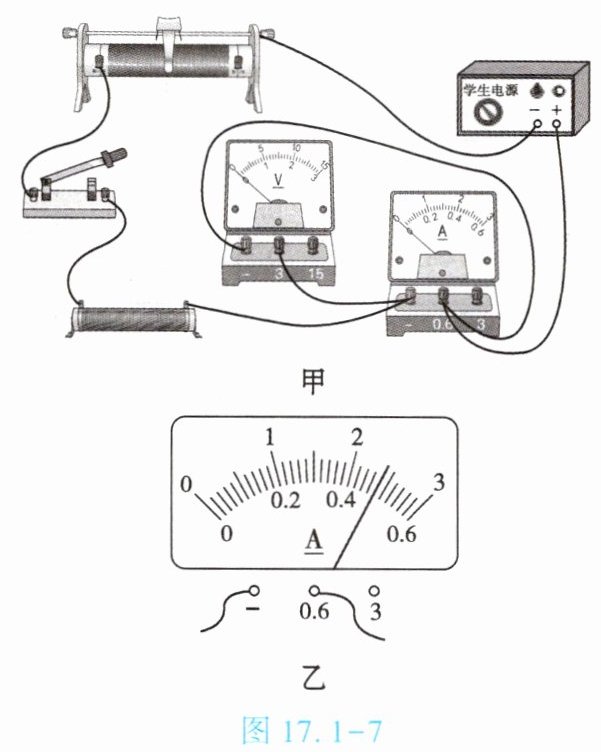

(1) 为使用5 Ω定值电阻连接的实验电路,某同学检查电路时发现有一条导线连接错误。请在图中错误的导线上画“×”,并用笔画线表示导线将电路连接正确(导线不能交叉)。
(2)改正错误后,将滑动变阻器的滑片移到最端。闭合开关,移动滑片使电压表的示数达到所要控制的电压$U_0$时,电流表的示数如图17.1-7乙所示,为A。

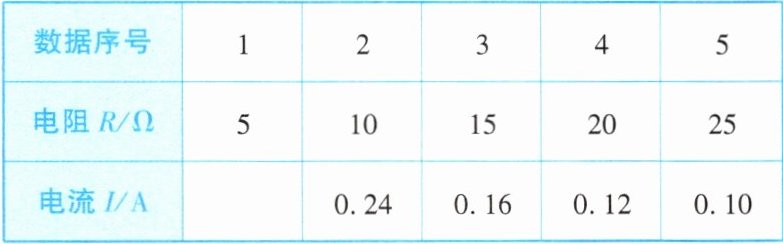

(3)将不同电阻的定值电阻分别接入电路中,重复实验,记录的数据如下表。

分析表中数据,在误差允许范围内,电流值与其对应的电阻值的乘积近似(填“相等”或“不相等”),从而得出结论:在导体两端的电压一定时,通过导体的电流与导体的电阻成比。
(4)利用本实验提供的器材(填“能”或“不能”)探究电流与电压的关系。

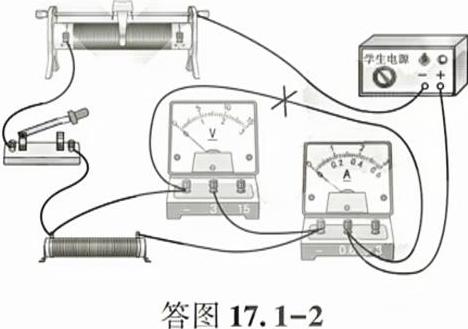

(1) 如答图17.1-2所示
(2) 右；0.48
(3) 相等；反
(4) 能
