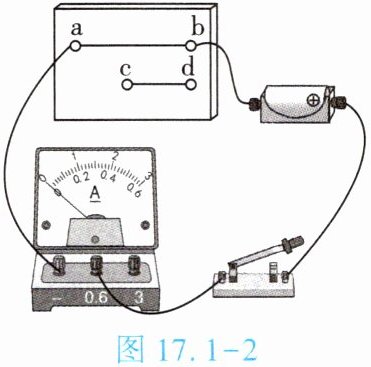

3. (★★)如图17.1-2所示,电源电压不变,接入电阻不同的电阻丝ab和cd时,电流表的示数不同,这说明电路中的电流大小跟电路中
电阻
的大小有关。

图17.1-2

答案

3. 电阻
4.(★★)(双选)如图17.1-3所示,在“探究电压一定时电流与电阻的关系”时,电源电压恒为3 V,实验前准备了电阻分别为5 Ω、10 Ω、20 Ω 的电阻器。实验过程中,当将10 Ω 的电阻器接入 a、b 间时,闭合开关,调节滑动变阻器,使电压表的示数为2 V;断开开关,再分别用5 Ω、20 Ω 的电阻器替换10 Ω 的电阻器,每次闭合开关后,则 【】


A.用5 Ω 的电阻器替换,滑片 P 应向右端移动
B.用5 Ω 的电阻器替换,滑片 P 应向左端移动
C.用20 Ω 的电阻器替换,滑片 P 应向左端移动
D.用20 Ω 的电阻器替换,滑片 P 应向右端移动

答案

BD
1.(★★)一根导线的电阻是12 Ω,当其两端的电压为6 V时,通过导线的电流为0.5 A;若它两端的电压为18 V,则通过导线的电流是
1.5
A,此时导线的电阻是
12
Ω;若通过导线的电流为零,则导线的电阻是
12
Ω。

答案

1. 1.5 2. 12 3. 12
2. (★★)一个导体接在某一电路中，如果把加在其两端的电压减半，则导体的电阻和通过它的电流将 【 】

A.都减半
B.电流不变，电阻加倍
C.电阻不变，电流减半
D.都保持不变

答案

C
3. (★★)分别将$U_1=4\ \mathrm{V}$、$U_2=6\ \mathrm{V}$加在某定值电阻的两端，则两次通过该定值电阻的电流之比为
【 】

A.$3:2$
B.$2:3$
C.$1:1$
D.$1:2$

答案

B

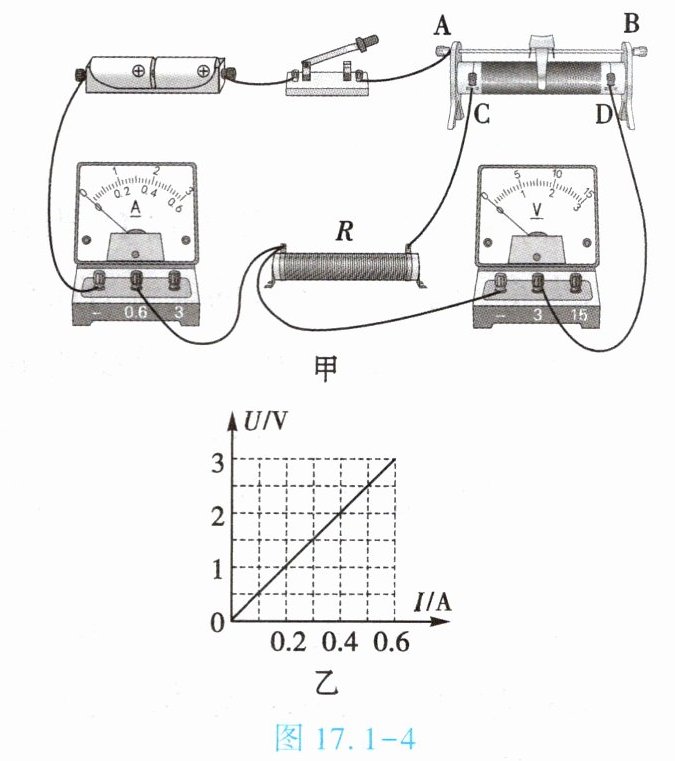

4. (★★★)在“探究电阻一定时电流与电压的关系”的实验中,定值电阻的电阻R=5 Ω,电源电压保持不变。
(1)小明根据电路图连接了如图17.1-4甲所示的实验电路,检查时发现有一根导线连接有误。请在这根导线上打“×”,并用笔画线表示导线,画出正确的连线(导线不得交叉)。

(2)电路改正后,开始进行实验,小明根据测出的数据,画出了定值电阻的U-I图像,如图17.1-4乙所示,由图像可以得出结论:
电阻一定时,通过定值电阻的电流与定值电阻两端的电压成正比
。
为了使结论更具有普遍性,小明还应该
更换电阻不同的定值电阻继续实验(合理即可)
。

答案

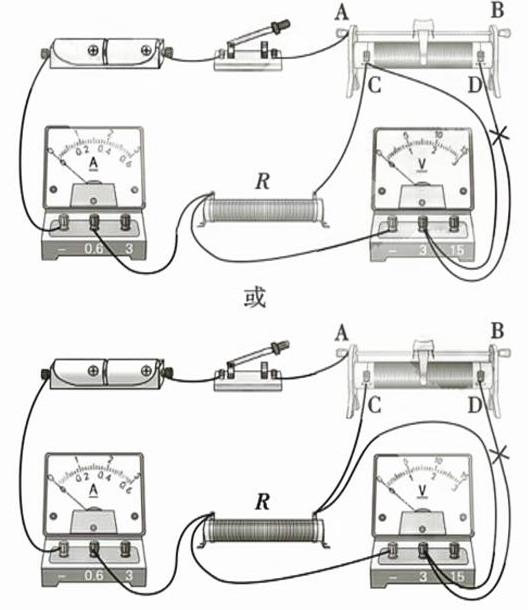

(1) 如答图17.1-1所示(任选其一)
(2) 电阻一定时,通过定值电阻的电流与定值电阻两端的电压成正比；更换电阻不同的定值电阻继续实验(合理即可)
