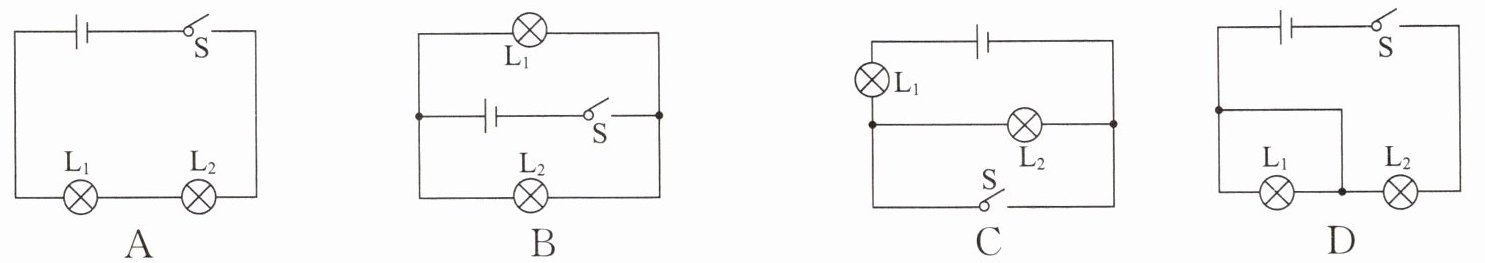

8.如图所示的电路中，当开关S闭合时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$组成的电路为并联电路的是 （
B
）答案
8.B
解析
【分析】要判断开关闭合后$\mathrm{L}_1$、$\mathrm{L}_2$是否为并联电路，需明确并联电路的核心特点：电流从电源正极流出后，存在两条或以上独立的电流路径，各用电器两端分别连接到电源两极。我们通过逐一分析各选项的电流路径即可得出结论。
【解析】
选项A：开关S闭合后，电流从电源正极出发，依次经过开关S、$\mathrm{L}_2$、$\mathrm{L}_1$回到电源负极，仅一条电流路径，属于串联电路，不符合要求。
选项B：开关S闭合后，电流从电源正极流出，分为两条支路：一条支路经过$\mathrm{L}_1$，另一条支路经过$\mathrm{L}_2$，两条支路汇合后经开关S回到电源负极，存在两条独立电流路径，$\mathrm{L}_1$、$\mathrm{L}_2$组成并联电路，符合要求。
选项C：开关S闭合后，$\mathrm{L}_2$被导线短路，电流仅经过$\mathrm{L}_1$，只有一个用电器工作，不是并联电路，不符合要求。
选项D：开关S闭合后，$\mathrm{L}_1$被导线短路，电流仅经过$\mathrm{L}_2$，只有一个用电器工作，不是并联电路，不符合要求。
【答案】B
【知识点】并联电路的识别
【点评】本题考查并联电路的判断，核心是依据电流路径区分串并联电路，属于初中电学基础题型，需熟练掌握串并联电路的特点。
【难度系数】0.6
【解析】
选项A：开关S闭合后，电流从电源正极出发，依次经过开关S、$\mathrm{L}_2$、$\mathrm{L}_1$回到电源负极，仅一条电流路径，属于串联电路，不符合要求。
选项B：开关S闭合后，电流从电源正极流出，分为两条支路：一条支路经过$\mathrm{L}_1$，另一条支路经过$\mathrm{L}_2$，两条支路汇合后经开关S回到电源负极，存在两条独立电流路径，$\mathrm{L}_1$、$\mathrm{L}_2$组成并联电路，符合要求。
选项C：开关S闭合后，$\mathrm{L}_2$被导线短路，电流仅经过$\mathrm{L}_1$，只有一个用电器工作，不是并联电路，不符合要求。
选项D：开关S闭合后，$\mathrm{L}_1$被导线短路，电流仅经过$\mathrm{L}_2$，只有一个用电器工作，不是并联电路，不符合要求。
【答案】B
【知识点】并联电路的识别
【点评】本题考查并联电路的判断，核心是依据电流路径区分串并联电路，属于初中电学基础题型，需熟练掌握串并联电路的特点。
【难度系数】0.6

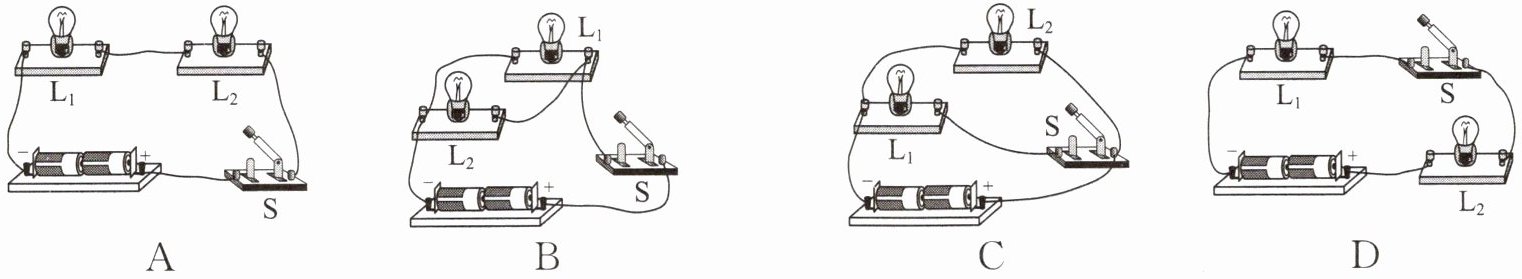

9.如图所示的电路中，开关能够同时控制两盏灯，且两盏灯的发光情况互不影响的是 （
B
）答案
9.B
解析
【分析】
要选出符合要求的电路，需明确两个条件：一是开关能同时控制两盏灯，说明开关在干路；二是两灯发光互不影响，说明两灯为并联连接（串联时两灯互相影响）。接下来逐个分析选项：
1. 选项A：电流只有一条路径，L₁和L₂串联，两灯互相影响，不满足“互不影响”的要求，排除。
2. 选项B：电流从电源正极流出，经开关后分为两条支路，分别经过L₁和L₂，再汇合回到电源负极，属于并联电路；开关在干路，可同时控制两盏灯，且两灯并联，发光互不影响，符合要求。
3. 选项C：开关闭合后，L₁被短路，无法正常工作，不满足“两盏灯都工作”的要求，排除。
4. 选项D：电流只有一条路径，L₁和L₂串联，两灯互相影响，不满足“互不影响”的要求，排除。
【解析】
判断电路是否符合要求，需同时满足：①开关在干路，能同时控制两灯；②两灯为并联，发光互不影响。
A选项：两灯串联，电流路径唯一，两灯互相影响，不符合要求，错误。
B选项：两灯并联，开关在干路，同时控制两灯，两灯并联，发光互不影响，符合所有条件，正确。
C选项：开关闭合后L₁被短路，无法正常工作，不符合要求，错误。
D选项：两灯串联，电流路径唯一，两灯互相影响，不符合要求，错误。
【答案】
B
【知识点】
并联电路、电路连接方式
【点评】
本题考查电路连接方式的判断，需掌握串、并联电路的特点，结合开关位置分析，属于初中物理基础题，难度不大。
【难度系数】
0.3
要选出符合要求的电路，需明确两个条件：一是开关能同时控制两盏灯，说明开关在干路；二是两灯发光互不影响，说明两灯为并联连接（串联时两灯互相影响）。接下来逐个分析选项：
1. 选项A：电流只有一条路径，L₁和L₂串联，两灯互相影响，不满足“互不影响”的要求，排除。
2. 选项B：电流从电源正极流出，经开关后分为两条支路，分别经过L₁和L₂，再汇合回到电源负极，属于并联电路；开关在干路，可同时控制两盏灯，且两灯并联，发光互不影响，符合要求。
3. 选项C：开关闭合后，L₁被短路，无法正常工作，不满足“两盏灯都工作”的要求，排除。
4. 选项D：电流只有一条路径，L₁和L₂串联，两灯互相影响，不满足“互不影响”的要求，排除。
【解析】
判断电路是否符合要求，需同时满足：①开关在干路，能同时控制两灯；②两灯为并联，发光互不影响。
A选项：两灯串联，电流路径唯一，两灯互相影响，不符合要求，错误。
B选项：两灯并联，开关在干路，同时控制两灯，两灯并联，发光互不影响，符合所有条件，正确。
C选项：开关闭合后L₁被短路，无法正常工作，不符合要求，错误。
D选项：两灯串联，电流路径唯一，两灯互相影响，不符合要求，错误。
【答案】
B
【知识点】
并联电路、电路连接方式
【点评】
本题考查电路连接方式的判断，需掌握串、并联电路的特点，结合开关位置分析，属于初中物理基础题，难度不大。
【难度系数】
0.3
10.如图所示为某宾馆的房卡.只有把房卡插入槽中,房间内的灯和插座才有电.房卡的作用相当于一个开关接在房间电路的
干
路上;房间的电灯、电视机等用电器是并联
(填“串联”或“并联”)的;开关与被控制的电灯是串联
(填“串联”或“并联”)的.答案
10.干 并联 串联
解析
【分析】
要解答本题，需结合家庭电路的基本特点和开关的作用来分析：首先，房卡插入后房间电路才通电，说明它控制整个房间的电路，对应干路开关；其次，家庭电路中的用电器需要独立工作、互不影响，因此用电器为并联连接；最后，开关要控制用电器的通断，必须与被控制的用电器串联。
【解析】
1. 房卡的作用：只有插入房卡，房间内的灯和插座才有电，说明房卡控制整个房间的电路，相当于接在干路上的开关；
2. 用电器的连接：房间内的电灯、电视机等用电器，工作时需要互不影响（如关闭电灯后电视机仍可使用），因此它们是并联的；
3. 开关与用电器的连接：开关要控制电灯的通断，必须与被控制的电灯串联，这样开关断开时，电灯所在电路才会切断，实现控制功能。
【答案】
干 并联 串联
【知识点】
电路连接方式、开关作用、家庭电路特点
【点评】
本题考查家庭电路的基础概念，属于初中物理电路部分的基础题，侧重对基本知识点的理解，难度较低。
【难度系数】
0.7
要解答本题，需结合家庭电路的基本特点和开关的作用来分析：首先，房卡插入后房间电路才通电，说明它控制整个房间的电路，对应干路开关；其次，家庭电路中的用电器需要独立工作、互不影响，因此用电器为并联连接；最后，开关要控制用电器的通断，必须与被控制的用电器串联。
【解析】
1. 房卡的作用：只有插入房卡，房间内的灯和插座才有电，说明房卡控制整个房间的电路，相当于接在干路上的开关；
2. 用电器的连接：房间内的电灯、电视机等用电器，工作时需要互不影响（如关闭电灯后电视机仍可使用），因此它们是并联的；
3. 开关与用电器的连接：开关要控制电灯的通断，必须与被控制的电灯串联，这样开关断开时，电灯所在电路才会切断，实现控制功能。
【答案】
干 并联 串联
【知识点】
电路连接方式、开关作用、家庭电路特点
【点评】
本题考查家庭电路的基础概念，属于初中物理电路部分的基础题，侧重对基本知识点的理解，难度较低。
【难度系数】
0.7
11.如图所示的电路叫
并联
电路,图中开关$\mathrm{S}_{1}$用来控制L₁
,开关$\mathrm{S}_{2}$用来控制L₂
,而开关$\mathrm{S}$接在干
路上,它可以同时控制L₁ 和 L₂
.答案
11.并联 L₁ L₂ 干 L₁ 和 L₂
解析
【分析】要确定电路类型，需观察用电器的连接方式：若用电器两端分别连接到电源两极，则为并联电路；再根据开关所在的位置判断其控制对象：与用电器在同一条支路的开关，仅控制该支路的用电器；在总路径（干路）上的开关，控制所有用电器。
【解析】1. 电路判断：图中$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的两端均分别连接在电源的正负极，属于并列连接，因此该电路是并联电路；2. 开关作用：开关$\mathrm{S}_{1}$与$\mathrm{L}_{1}$串联在同一条支路上，所以控制$\mathrm{L}_{1}$；开关$\mathrm{S}_{2}$与$\mathrm{L}_{2}$串联在同一条支路上，所以控制$\mathrm{L}_{2}$；开关$\mathrm{S}$接在电源的总干路上，因此可以同时控制$\mathrm{L}_{1}$和$\mathrm{L}_{2}$。
【答案】并联 L₁ L₂ 干 L₁ 和 L₂
【知识点】并联电路、开关的作用
【点评】本题考查并联电路的判断及开关的控制作用，属于电路基础知识的常规考察，难度较低，需明确并联电路的特点和开关位置与控制范围的关系。
【难度系数】0.8
【解析】1. 电路判断：图中$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的两端均分别连接在电源的正负极，属于并列连接，因此该电路是并联电路；2. 开关作用：开关$\mathrm{S}_{1}$与$\mathrm{L}_{1}$串联在同一条支路上，所以控制$\mathrm{L}_{1}$；开关$\mathrm{S}_{2}$与$\mathrm{L}_{2}$串联在同一条支路上，所以控制$\mathrm{L}_{2}$；开关$\mathrm{S}$接在电源的总干路上，因此可以同时控制$\mathrm{L}_{1}$和$\mathrm{L}_{2}$。
【答案】并联 L₁ L₂ 干 L₁ 和 L₂
【知识点】并联电路、开关的作用
【点评】本题考查并联电路的判断及开关的控制作用，属于电路基础知识的常规考察，难度较低，需明确并联电路的特点和开关位置与控制范围的关系。
【难度系数】0.8
12.学了关于“电路连接的基本方式”后，小明同学想弄清楚家里电冰箱的压缩机和电冰箱里的照明灯是如何连接的.请你帮助他设计一个简单的判断方法：
将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,则说明两者串联
.答案
12.将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,则说明两者串联
解析
【分析】
要判断用电器的连接方式，需利用串联和并联电路的核心特点：串联电路中各用电器相互影响，一处断开则所有用电器都停止工作；并联电路中各支路用电器互不影响，独立工作。因此可通过断开照明灯支路，观察压缩机的工作状态来判断连接方式。
【解析】
串联电路的用电器相互影响，并联电路的用电器互不影响。据此设计判断方法：取下电冰箱里的照明灯，观察压缩机是否工作。若压缩机继续工作，说明照明灯和压缩机工作互不干扰，为并联；若压缩机停止工作，说明两者互相影响，为串联。
【答案】
将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,则说明两者串联
【知识点】
电路连接的基本方式；串联与并联电路的特点
【点评】
本题结合生活实际考查串并联电路特点的应用，需将理论知识与生活现象结合，理解串并联电路用电器的工作特性即可解答，难度适中。
【难度系数】
0.6
要判断用电器的连接方式，需利用串联和并联电路的核心特点：串联电路中各用电器相互影响，一处断开则所有用电器都停止工作；并联电路中各支路用电器互不影响，独立工作。因此可通过断开照明灯支路，观察压缩机的工作状态来判断连接方式。
【解析】
串联电路的用电器相互影响，并联电路的用电器互不影响。据此设计判断方法：取下电冰箱里的照明灯，观察压缩机是否工作。若压缩机继续工作，说明照明灯和压缩机工作互不干扰，为并联；若压缩机停止工作，说明两者互相影响，为串联。
【答案】
将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,则说明两者串联
【知识点】
电路连接的基本方式；串联与并联电路的特点
【点评】
本题结合生活实际考查串并联电路特点的应用，需将理论知识与生活现象结合，理解串并联电路用电器的工作特性即可解答，难度适中。
【难度系数】
0.6

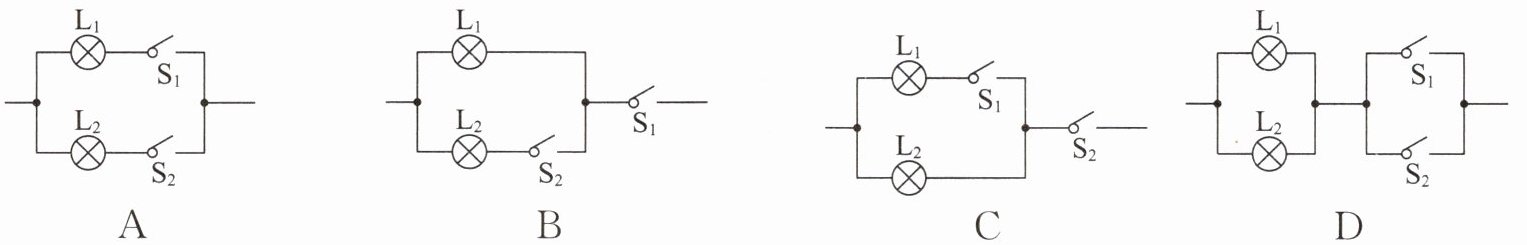

13.对如图所示的某个电路进行了如下操作:先闭合开关S₁,只有灯L₁发光;又闭合开关S₂,两灯都发光;再断开开关S₁,两灯都熄灭.则符合上述实验结果的电路是（
B
）答案
13.B
解析
【分析】
要选出符合实验结果的电路，需逐一分析各选项的电流路径，验证是否满足：①闭合S₁时仅L₁发光；②闭合S₂时两灯都发光；③断开S₁时两灯都熄灭。逐个排查选项：
选项A：闭合S₁时仅L₁支路导通，L₂支路断开，符合第一步；但闭合S₂后两灯都亮，断开S₁时，L₂支路仍导通，L₂会发光，不符合第三步，排除。
选项B：闭合S₁时，电流仅经L₁支路，仅L₁发光；闭合S₂后，L₁、L₂支路均导通，两灯都发光；断开S₁，干路开关断开，整个电路无电流，两灯都熄灭，完全符合实验结果。
选项C：闭合S₁时，L₂支路直接并联在电路中，已导通，因此闭合S₁时L₂也发光，不符合第一步，排除。
选项D：闭合S₁时仅L₁发光，闭合S₂后两灯都亮；但断开S₁时，L₂支路仍导通，L₂发光，不符合第三步，排除。
【解析】
根据实验要求，逐一分析各电路：
1. 选项A：S₁控制L₁支路，S₂控制L₂支路，干路无开关。闭合S₁时L₁亮，闭合S₂时两灯亮；断开S₁，L₂支路仍通，L₂亮，不符合“断开S₁两灯都熄灭”，错误。
2. 选项B：S₁在干路，控制整个电路；L₁支路无额外开关，L₂支路由S₂控制。闭合S₁时，只有L₁支路工作，L₁发光；闭合S₂后，L₂支路接入，两灯都发光；断开S₁，干路断开，两灯都熄灭，完全符合实验结果，正确。
3. 选项C：L₂支路无开关，直接并联在电路中。闭合S₁时，L₂已接入，两灯都发光，不符合“先闭合S₁只有L₁发光”，错误。
4. 选项D：S₁、S₂分别控制L₁、L₂支路，干路无开关。闭合S₁时L₁亮，闭合S₂时两灯亮；断开S₁，L₂支路仍通，L₂亮，不符合要求，错误。
【答案】
B
【知识点】
并联电路、开关的作用
【点评】
本题考查对电路连接方式及开关控制作用的理解，需通过分析电流路径逐一验证选项，难度适中，能较好考查学生对电路的基本分析能力。
【难度系数】
0.5
要选出符合实验结果的电路，需逐一分析各选项的电流路径，验证是否满足：①闭合S₁时仅L₁发光；②闭合S₂时两灯都发光；③断开S₁时两灯都熄灭。逐个排查选项：
选项A：闭合S₁时仅L₁支路导通，L₂支路断开，符合第一步；但闭合S₂后两灯都亮，断开S₁时，L₂支路仍导通，L₂会发光，不符合第三步，排除。
选项B：闭合S₁时，电流仅经L₁支路，仅L₁发光；闭合S₂后，L₁、L₂支路均导通，两灯都发光；断开S₁，干路开关断开，整个电路无电流，两灯都熄灭，完全符合实验结果。
选项C：闭合S₁时，L₂支路直接并联在电路中，已导通，因此闭合S₁时L₂也发光，不符合第一步，排除。
选项D：闭合S₁时仅L₁发光，闭合S₂后两灯都亮；但断开S₁时，L₂支路仍导通，L₂发光，不符合第三步，排除。
【解析】
根据实验要求，逐一分析各电路：
1. 选项A：S₁控制L₁支路，S₂控制L₂支路，干路无开关。闭合S₁时L₁亮，闭合S₂时两灯亮；断开S₁，L₂支路仍通，L₂亮，不符合“断开S₁两灯都熄灭”，错误。
2. 选项B：S₁在干路，控制整个电路；L₁支路无额外开关，L₂支路由S₂控制。闭合S₁时，只有L₁支路工作，L₁发光；闭合S₂后，L₂支路接入，两灯都发光；断开S₁，干路断开，两灯都熄灭，完全符合实验结果，正确。
3. 选项C：L₂支路无开关，直接并联在电路中。闭合S₁时，L₂已接入，两灯都发光，不符合“先闭合S₁只有L₁发光”，错误。
4. 选项D：S₁、S₂分别控制L₁、L₂支路，干路无开关。闭合S₁时L₁亮，闭合S₂时两灯亮；断开S₁，L₂支路仍通，L₂亮，不符合要求，错误。
【答案】
B
【知识点】
并联电路、开关的作用
【点评】
本题考查对电路连接方式及开关控制作用的理解，需通过分析电流路径逐一验证选项，难度适中，能较好考查学生对电路的基本分析能力。
【难度系数】
0.5

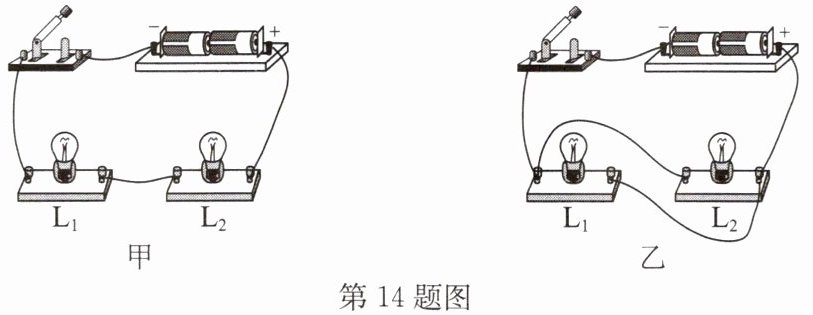

14.将两个灯泡分别接在如图所示的甲、乙两个电路中，以下实验现象不可能产生的是 （
A.在甲电路中，当$L_1$和$L_2$都发光时，取下$L_1$后，$L_2$会熄灭
B.在甲电路中用导线连接$L_1$的两个接线柱，接通电路后，$L_1$不发光，$L_2$发光
C.在乙电路中，当$L_1$和$L_2$都发光时，取下$L_1$后，$L_2$不会熄灭
D.在乙电路中用导线连接$L_1$的两个接线柱，接通电路后，$L_1$不发光，$L_2$发光
D
）A.在甲电路中，当$L_1$和$L_2$都发光时，取下$L_1$后，$L_2$会熄灭
B.在甲电路中用导线连接$L_1$的两个接线柱，接通电路后，$L_1$不发光，$L_2$发光
C.在乙电路中，当$L_1$和$L_2$都发光时，取下$L_1$后，$L_2$不会熄灭
D.在乙电路中用导线连接$L_1$的两个接线柱，接通电路后，$L_1$不发光，$L_2$发光
答案
14.D
解析
【分析】首先判断甲、乙两图的电路连接方式：甲电路中电流依次经过开关、L₁、L₂回到电源负极，属于串联电路；乙电路中电流从电源正极流出后分为两条支路，分别经过L₂、L₁，再汇合经开关回到电源负极，属于并联电路。串联电路中各用电器相互影响，并联电路中各支路独立工作；短路某用电器时，该用电器不工作，若短路并联支路中的一个，会导致整个电路短路，影响其他支路。据此逐一分析选项即可。
【解析】
甲为串联电路：
选项A：串联电路中，取下L₁会使电路断路，L₂无法工作，会熄灭，该现象可能。
选项B：用导线连接L₁的两个接线柱，L₁被短路，电流不经过L₁，L₁不发光，电路仍通路，L₂有电流通过，会发光，该现象可能。
乙为并联电路：
选项C：并联电路中各支路独立，取下L₁后，L₂所在支路仍通路，L₂不会熄灭，该现象可能。
选项D：用导线连接L₁的两个接线柱，L₁被短路，同时整个并联电路被短路，电流直接从导线回到电源负极，L₂所在支路也被短路，L₂不会发光，该现象不可能。
【答案】D
【知识点】串联电路、并联电路、短路
【点评】本题考查串并联电路的特点及短路的影响，需明确串并联电路的工作规律，区分局部短路与电源短路的差异，属于电路基础应用题目。
【难度系数】0.5
【解析】
甲为串联电路：
选项A：串联电路中，取下L₁会使电路断路，L₂无法工作，会熄灭，该现象可能。
选项B：用导线连接L₁的两个接线柱，L₁被短路，电流不经过L₁，L₁不发光，电路仍通路，L₂有电流通过，会发光，该现象可能。
乙为并联电路：
选项C：并联电路中各支路独立，取下L₁后，L₂所在支路仍通路，L₂不会熄灭，该现象可能。
选项D：用导线连接L₁的两个接线柱，L₁被短路，同时整个并联电路被短路，电流直接从导线回到电源负极，L₂所在支路也被短路，L₂不会发光，该现象不可能。
【答案】D
【知识点】串联电路、并联电路、短路
【点评】本题考查串并联电路的特点及短路的影响，需明确串并联电路的工作规律，区分局部短路与电源短路的差异，属于电路基础应用题目。
【难度系数】0.5
