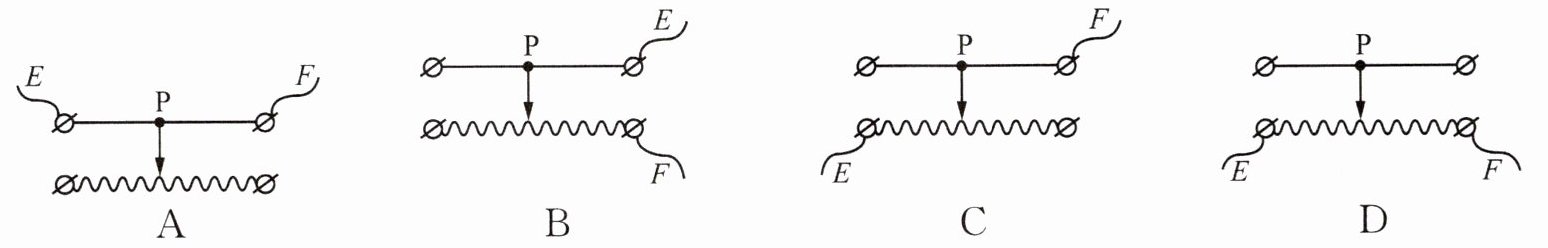

9（易错题）（2025成都）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示.在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗.下列四种接入方式，符合要求的是（
B
）答案
9. B
解析
【分析】
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，接线规则为“一上一下”。灯泡变暗说明电路中电流变小，根据欧姆定律，电路总电阻变大，即滑动变阻器接入电路的电阻变大。当滑片P向左滑动时，接入电阻变大，说明接入的电阻丝是滑片右侧的部分，因此滑动变阻器应接右下接线柱和任意一个上接线柱。
【解析】
滑动变阻器的正确接法是“一上一下”，接入电路的电阻丝是下接线柱与滑片之间的部分。已知滑片P向左滑动时灯泡变暗，说明电路电流减小，滑动变阻器接入电阻增大：
1. 若接左上和左下接线柱：滑片左滑时，接入电阻丝长度变短，电阻减小，电流增大，灯泡变亮，不符合要求；
2. 若接左上和右下接线柱：滑片左滑时，接入电阻丝（右下到滑片）长度变长，电阻增大，电流减小，灯泡变暗，符合要求；
3. 若接左下和右下接线柱：滑动变阻器相当于定值电阻，电阻不变，灯泡亮度不变，不符合；
4. 若接左上和右上接线柱：滑动变阻器相当于导线，电阻为0，灯泡亮度不变，不符合。
因此符合要求的是选项B。
【答案】
B
【知识点】
滑动变阻器的使用；电路动态分析
【点评】
本题为易错题，主要考查滑动变阻器的接线规则及电路动态分析，易错点在于混淆滑片移动方向与接入电阻变化的关系，需牢记“接入下接线柱，滑片远离下接线柱时电阻变大”的规律。
【难度系数】
0.5
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，接线规则为“一上一下”。灯泡变暗说明电路中电流变小，根据欧姆定律，电路总电阻变大，即滑动变阻器接入电路的电阻变大。当滑片P向左滑动时，接入电阻变大，说明接入的电阻丝是滑片右侧的部分，因此滑动变阻器应接右下接线柱和任意一个上接线柱。
【解析】
滑动变阻器的正确接法是“一上一下”，接入电路的电阻丝是下接线柱与滑片之间的部分。已知滑片P向左滑动时灯泡变暗，说明电路电流减小，滑动变阻器接入电阻增大：
1. 若接左上和左下接线柱：滑片左滑时，接入电阻丝长度变短，电阻减小，电流增大，灯泡变亮，不符合要求；
2. 若接左上和右下接线柱：滑片左滑时，接入电阻丝（右下到滑片）长度变长，电阻增大，电流减小，灯泡变暗，符合要求；
3. 若接左下和右下接线柱：滑动变阻器相当于定值电阻，电阻不变，灯泡亮度不变，不符合；
4. 若接左上和右上接线柱：滑动变阻器相当于导线，电阻为0，灯泡亮度不变，不符合。
因此符合要求的是选项B。
【答案】
B
【知识点】
滑动变阻器的使用；电路动态分析
【点评】
本题为易错题，主要考查滑动变阻器的接线规则及电路动态分析，易错点在于混淆滑片移动方向与接入电阻变化的关系，需牢记“接入下接线柱，滑片远离下接线柱时电阻变大”的规律。
【难度系数】
0.5
10 易错题 在如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L₁、L₂的亮度变化正确的是 （
A.L₁变亮，L₂不变
B.L₁变暗，L₂不变
C.L₁不变，L₂变亮
D.L₁不变，L₂变暗
B
）A.L₁变亮，L₂不变
B.L₁变暗，L₂不变
C.L₁不变，L₂变亮
D.L₁不变，L₂变暗
答案
10. B
解析
【分析】
本题需分别分析两个电路的连接方式，再结合滑片移动对电路电阻、电流、电压的影响，判断灯泡实际功率变化，进而确定亮度变化。左图为串联电路，右图为并联电路，需利用串并联电路的规律和电功率公式分析。
【解析】
1. 分析L₁所在电路（左图）：L₁与滑动变阻器串联，电源电压U不变。当滑片P向右滑动时，滑动变阻器接入电路的电阻变大，电路总电阻R总增大。根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流I减小。灯泡L₁的电阻$R_{L1}$不变，其实际功率$P_{L1}=I^2R_{L1}$，电流I减小则$P_{L1}$减小，因此L₁变暗。
2. 分析L₂所在电路（右图）：L₂与滑动变阻器并联，并联电路各支路两端电压等于电源电压，即L₂两端电压$U_{L2}=U$（电源电压），保持不变。灯泡L₂的电阻$R_{L2}$不变，其实际功率$P_{L2}=\frac{U_{L2}^2}{R_{L2}}$，$U_{L2}$和$R_{L2}$均不变，故$P_{L2}$不变，因此L₂的亮度不变。
综上，L₁变暗，L₂不变，对应选项B。
【答案】
B
【知识点】
串联电路特点、并联电路特点、电功率
【点评】
本题为易错题，核心是区分串并联电路中用电器的电压、电流变化规律，需注意并联支路间互不影响的特点，避免混淆两种电路的分析思路。
【难度系数】
0.5
本题需分别分析两个电路的连接方式，再结合滑片移动对电路电阻、电流、电压的影响，判断灯泡实际功率变化，进而确定亮度变化。左图为串联电路，右图为并联电路，需利用串并联电路的规律和电功率公式分析。
【解析】
1. 分析L₁所在电路（左图）：L₁与滑动变阻器串联，电源电压U不变。当滑片P向右滑动时，滑动变阻器接入电路的电阻变大，电路总电阻R总增大。根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流I减小。灯泡L₁的电阻$R_{L1}$不变，其实际功率$P_{L1}=I^2R_{L1}$，电流I减小则$P_{L1}$减小，因此L₁变暗。
2. 分析L₂所在电路（右图）：L₂与滑动变阻器并联，并联电路各支路两端电压等于电源电压，即L₂两端电压$U_{L2}=U$（电源电压），保持不变。灯泡L₂的电阻$R_{L2}$不变，其实际功率$P_{L2}=\frac{U_{L2}^2}{R_{L2}}$，$U_{L2}$和$R_{L2}$均不变，故$P_{L2}$不变，因此L₂的亮度不变。
综上，L₁变暗，L₂不变，对应选项B。
【答案】
B
【知识点】
串联电路特点、并联电路特点、电功率
【点评】
本题为易错题，核心是区分串并联电路中用电器的电压、电流变化规律，需注意并联支路间互不影响的特点，避免混淆两种电路的分析思路。
【难度系数】
0.5

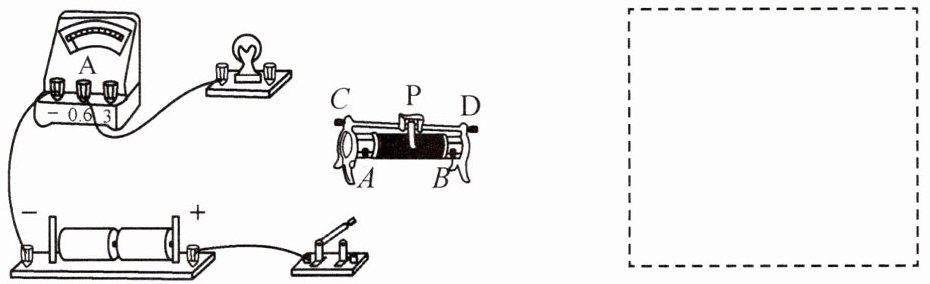

11 用滑动变阻器改变小灯泡的亮度.
（1）要求滑动变阻器滑片向左移动时能使灯泡亮度变暗. 请用笔画线代替导线连接如图所示的实物电路,并在虚线框内画出相应的电路图.
（2）开关闭合前,滑动变阻器的滑片P应滑到
（3）想使小灯泡变亮,滑片应向
（4）开始实验后,甲同学发现无论如何移动滑片P,灯的亮度都不发生变化,而且一直很亮,这可能是
（1）要求滑动变阻器滑片向左移动时能使灯泡亮度变暗. 请用笔画线代替导线连接如图所示的实物电路,并在虚线框内画出相应的电路图.
（2）开关闭合前,滑动变阻器的滑片P应滑到
A
（填“A”或“B”）端.（3）想使小灯泡变亮,滑片应向
右
（填“左”或“右”）端滑动,这时,电流表的示数将变大
.（4）开始实验后,甲同学发现无论如何移动滑片P,灯的亮度都不发生变化,而且一直很亮,这可能是
同时连接了滑动变阻器上面两个接线柱
,一同学发现移动滑片P时,灯忽亮忽熄,这可能是滑片接触不良
.答案
11.（1）实物电路连接如
所示，电路图如
所示 （2）A （3）右 变大 （4）同时连接了滑动变阻器上面两个接线柱 滑片接触不良解析
【分析】
要解决这道题，需掌握滑动变阻器的正确使用、串联电路连接规则及电路故障分析思路：
1. 第（1）问：滑动变阻器需“一上一下”接线，要求滑片左移灯泡变暗，说明滑片左移时滑动变阻器接入电阻变大，因此选右下接线柱B和任意上接线柱（C或D）接入；电路为电源、开关、滑动变阻器、灯泡、电流表串联，电流表需“正进负出”，据此连接实物并画电路图。
2. 第（2）问：开关闭合前，滑动变阻器应调至最大阻值处，需根据接入的下接线柱判断滑片位置。
3. 第（3）问：灯泡变亮说明电流变大，滑动变阻器接入电阻需变小，据此判断滑片移动方向和电流变化。
4. 第（4）问：故障分析：灯一直很亮说明滑动变阻器接入电阻过小，灯忽亮忽熄说明电路时通时断，对应故障原因。
【解析】
（1）实物连接：滑动变阻器按“一上一下”接线，因滑片左移灯泡变暗，接入电阻变大，故接下接线柱B、上接线柱C（或D）；将电源负极→电流表负接线柱→电流表0.6接线柱→灯泡左接线柱→灯泡右接线柱→滑动变阻器C接线柱→滑动变阻器B接线柱→开关→电源正极，形成串联电路，电流表正进负出。电路图：用元件符号画出电源、开关、滑动变阻器、灯泡、电流表串联的电路，对应实物连接。
（2）开关闭合前，滑动变阻器滑片应滑到最大阻值处，本题接入下接线柱B，故滑片P滑到A端（离B最远，电阻最大）。
（3）要使小灯泡变亮，需电路电流变大，滑动变阻器接入电阻变小，因此滑片应向右（向B端）滑动，电阻变小，电流变大，电流表的示数变大。
（4）故障分析：灯一直很亮，说明滑动变阻器接入电阻几乎为0，原因是同时连接了滑动变阻器上面两个接线柱；移动滑片灯忽亮忽熄，说明电路时通时断，原因是滑片接触不良。
【答案】
（1）实物电路连接如所示，电路图如所示；（2）A；（3）右；变大；（4）同时连接了滑动变阻器上面两个接线柱；滑片接触不良
【知识点】
滑动变阻器的使用；串联电路；电路故障分析
【点评】
本题围绕滑动变阻器改变灯泡亮度展开，考查滑动变阻器的正确接线、电路连接、滑片移动对电阻和电流的影响，以及常见电路故障的判断，是电学基础核心题型，需熟练掌握滑动变阻器的使用规则和故障分析方法。
【难度系数】
0.6
要解决这道题，需掌握滑动变阻器的正确使用、串联电路连接规则及电路故障分析思路：
1. 第（1）问：滑动变阻器需“一上一下”接线，要求滑片左移灯泡变暗，说明滑片左移时滑动变阻器接入电阻变大，因此选右下接线柱B和任意上接线柱（C或D）接入；电路为电源、开关、滑动变阻器、灯泡、电流表串联，电流表需“正进负出”，据此连接实物并画电路图。
2. 第（2）问：开关闭合前，滑动变阻器应调至最大阻值处，需根据接入的下接线柱判断滑片位置。
3. 第（3）问：灯泡变亮说明电流变大，滑动变阻器接入电阻需变小，据此判断滑片移动方向和电流变化。
4. 第（4）问：故障分析：灯一直很亮说明滑动变阻器接入电阻过小，灯忽亮忽熄说明电路时通时断，对应故障原因。
【解析】
（1）实物连接：滑动变阻器按“一上一下”接线，因滑片左移灯泡变暗，接入电阻变大，故接下接线柱B、上接线柱C（或D）；将电源负极→电流表负接线柱→电流表0.6接线柱→灯泡左接线柱→灯泡右接线柱→滑动变阻器C接线柱→滑动变阻器B接线柱→开关→电源正极，形成串联电路，电流表正进负出。电路图：用元件符号画出电源、开关、滑动变阻器、灯泡、电流表串联的电路，对应实物连接。
（2）开关闭合前，滑动变阻器滑片应滑到最大阻值处，本题接入下接线柱B，故滑片P滑到A端（离B最远，电阻最大）。
（3）要使小灯泡变亮，需电路电流变大，滑动变阻器接入电阻变小，因此滑片应向右（向B端）滑动，电阻变小，电流变大，电流表的示数变大。
（4）故障分析：灯一直很亮，说明滑动变阻器接入电阻几乎为0，原因是同时连接了滑动变阻器上面两个接线柱；移动滑片灯忽亮忽熄，说明电路时通时断，原因是滑片接触不良。
【答案】
（1）实物电路连接如
所示，电路图如所示；（2）A；（3）右；变大；（4）同时连接了滑动变阻器上面两个接线柱；滑片接触不良【知识点】
滑动变阻器的使用；串联电路；电路故障分析
【点评】
本题围绕滑动变阻器改变灯泡亮度展开，考查滑动变阻器的正确接线、电路连接、滑片移动对电阻和电流的影响，以及常见电路故障的判断，是电学基础核心题型，需熟练掌握滑动变阻器的使用规则和故障分析方法。
【难度系数】
0.6

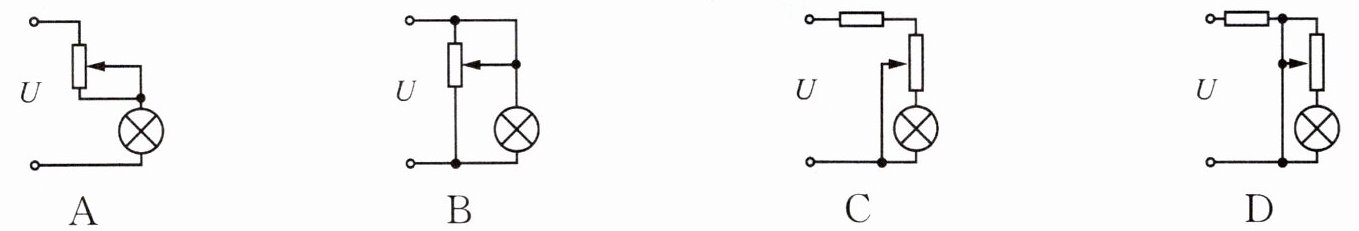

12 如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的方案是 （
A
）答案
12. A
解析
【分析】要判断滑动变阻器能否调节灯泡亮度，核心是看滑动变阻器是否能改变灯泡的电流或电压，需逐个分析各电路的连接方式：A中滑动变阻器与灯泡串联，移动滑片可改变接入电阻，进而改变电路电流；B中滑动变阻器与灯泡并联，灯泡两端电压等于电源电压，亮度不变；C、D的电路结构无法有效改变灯泡的电流，因此只有A方案可行。
【解析】
选项A：滑动变阻器与灯泡串联，当滑片移动时，滑动变阻器接入电路的电阻丝长度改变，接入电阻变化，电路总电阻变化。根据欧姆定律$I=\frac{U}{R}$，电路电流随之改变，灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻）改变，因此灯泡亮度可调节，符合要求。
选项B：滑动变阻器与灯泡并联，并联电路中各支路电压等于电源电压，灯泡两端电压始终为电源电压，电流不变，实际功率不变，灯泡亮度无法调节，不符合要求。
选项C：滑动变阻器的接法使得灯泡与滑动变阻器的部分结构并联，电路中灯泡两端电压始终等于电源电压，无法改变灯泡的电流，亮度无法调节，不符合要求。
选项D：滑动变阻器与灯泡并联后再与定值电阻串联，灯泡两端电压的变化被电路结构限制，无法有效调节灯泡的实际功率，亮度无法调节，不符合要求。
【答案】A
【知识点】滑动变阻器的使用、电路的连接
【点评】本题考查滑动变阻器调节灯泡亮度的电路判断，需掌握滑动变阻器的正确接法（串联），并联时无法改变灯泡电压，是初中电学的基础题型，需明确电路连接对用电器的影响。
【难度系数】0.5
【解析】
选项A：滑动变阻器与灯泡串联，当滑片移动时，滑动变阻器接入电路的电阻丝长度改变，接入电阻变化，电路总电阻变化。根据欧姆定律$I=\frac{U}{R}$，电路电流随之改变，灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻）改变，因此灯泡亮度可调节，符合要求。
选项B：滑动变阻器与灯泡并联，并联电路中各支路电压等于电源电压，灯泡两端电压始终为电源电压，电流不变，实际功率不变，灯泡亮度无法调节，不符合要求。
选项C：滑动变阻器的接法使得灯泡与滑动变阻器的部分结构并联，电路中灯泡两端电压始终等于电源电压，无法改变灯泡的电流，亮度无法调节，不符合要求。
选项D：滑动变阻器与灯泡并联后再与定值电阻串联，灯泡两端电压的变化被电路结构限制，无法有效调节灯泡的实际功率，亮度无法调节，不符合要求。
【答案】A
【知识点】滑动变阻器的使用、电路的连接
【点评】本题考查滑动变阻器调节灯泡亮度的电路判断，需掌握滑动变阻器的正确接法（串联），并联时无法改变灯泡电压，是初中电学的基础题型，需明确电路连接对用电器的影响。
【难度系数】0.5
