7.小英妈妈新买了一个玉手镯。小英想利用天平、溢水杯、小烧杯、足够的水(密度为$\rho_{水}$)测量玉手镯的密度。下面是小英的实验设想,请你帮她完成。

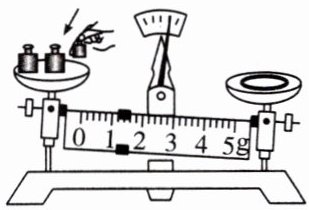

(1)测量玉手镯的质量$m$。将天平放在水平面上并调节天平平衡,测出玉手镯的质量。小英测玉手镯质量的部分操作图如图所示,请指出图中存在的3处错误操作:

①;
②;
③。
(2)测量玉手镯的体积$V$。请用给出的器材写出测量体积的步骤。
①;
②;
③;
④计算出玉手镯的体积$V=$(用测出的物理量和已知量表示)。
(3)计算出玉手镯的密度$\rho=\frac{m}{V}$。

7.(1)①游码没有放在零刻度线处 ②物体和砝码放反了 ③用手拿砝码
(2)①用调好的天平测量出小烧杯的质量$m_1$ ②在溢水杯中装满水,将玉手镯轻轻放入水中,用小烧杯接住溢出的水 ③用调好的天平测量出小烧杯和溢出水的总质量$m_2$ ④$\frac{m_2 - m_1}{\rho_{水}}$

【分析】
本题分为两部分，第一部分需找出天平操作的错误，第二部分利用溢水法测量玉手镯体积。首先回忆天平的正确使用规则：使用前游码要归零，遵循“左物右码”原则，砝码需用镊子夹取；测量体积时利用排水法，溢出的水的体积等于玉手镯的体积，结合密度公式即可推导体积表达式。
【解析】
(1) 天平的正确操作要求：游码需放在标尺左端零刻度线处，物体放左盘、砝码放右盘，砝码要用镊子夹取。结合题图可知，三处错误为：①游码没有放在标尺左端的零刻度线处；②物体和砝码的位置放反了（左盘放砝码，右盘未放物体，违反左物右码）；③用手直接拿砝码，会腐蚀砝码影响测量精度。
(2) 利用溢水法测体积，步骤如下：①用调好的天平测量出小烧杯的质量$m_1$；②在溢水杯中装满水，将玉手镯轻轻放入水中，用小烧杯接住溢出的水；③用调好的天平测量出小烧杯和溢出水的总质量$m_2$；④溢出水的质量为$m_2 - m_1$，根据密度公式$\rho=\frac{m}{V}$，溢出水的体积$V_{水}=\frac{m_2 - m_1}{\rho_{水}}$，而玉手镯的体积等于溢出水的体积，故$V=\frac{m_2 - m_1}{\rho_{水}}$。
【答案】
(1) ①游码没有放在标尺左端的零刻度线处；②物体和砝码的位置放反了；③用手直接拿砝码
(2) ①用调好的天平测量出小烧杯的质量$m_1$；②在溢水杯中装满水，将玉手镯轻轻放入水中，用小烧杯接住溢出的水；③用调好的天平测量出小烧杯和溢出水的总质量$m_2$；④$\frac{m_2 - m_1}{\rho_{水}}$
【知识点】
天平的使用；密度的测量；排水法测体积
【点评】
本题考查天平的正确操作规范和利用排水法测量固体密度的实验，是密度测量的基础题型，需熟练掌握天平使用规则和排水法的原理，属于实验操作类基础题。
【难度系数】
0.6
