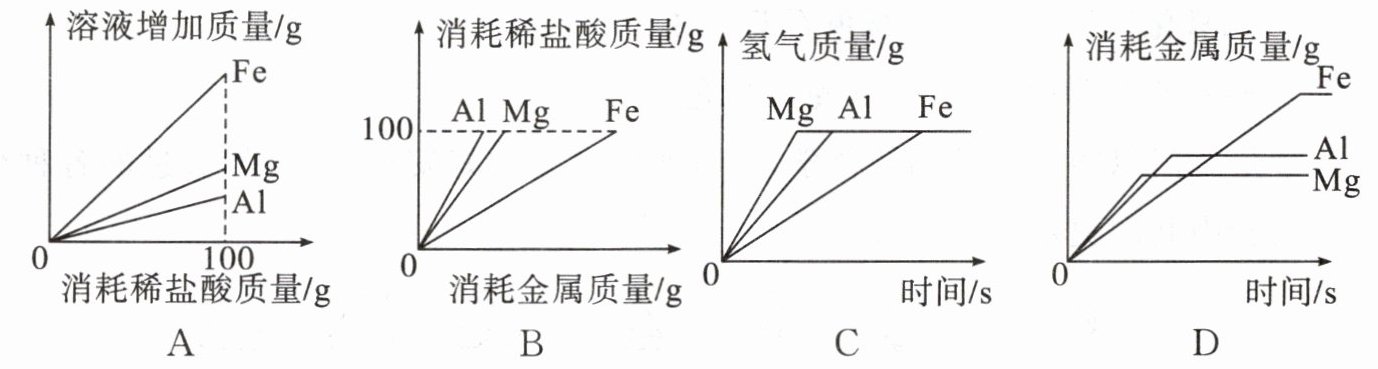

10.为了探究金属与酸反应的规律，兴趣小组进行了如下实验:向三个烧杯中分别放入足量的Mg、Al、Fe粉末，同时加入100 g质量分数相同的稀盐酸，充分反应。反应的有关图像错误的是 ()

解：
已知Mg、Al、Fe均足量，100g稀盐酸的质量分数相同，因此最终生成氢气的质量由HCl的量决定，三者最终生成氢气质量相等。
1. 分析选项A：消耗等质量稀盐酸时，生成氢气质量相等，溶液增加质量 = 参与反应的金属质量 - 生成氢气质量。生成等质量H₂时，参与反应的金属质量Fe＞Mg＞Al，减去相等的氢气质量后，溶液增加质量Fe＞Mg＞Al，图像符合对应关系，A正确。
2. 分析选项B：消耗等质量HCl时，需要金属的质量关系为Al＜Mg＜Fe，因此消耗完100g稀盐酸时，消耗金属的质量Al最小，Fe最大，图像符合对应关系，B正确。
3. 分析选项C：金属活动性顺序为Mg＞Al＞Fe，反应速率Mg最快、Al次之、Fe最慢，因此Mg最先反应结束，Al随后反应结束，Fe最后反应结束，最终生成氢气质量相等，图像符合对应关系，C正确。
4. 分析选项D：生成等质量氢气时，消耗金属的质量关系为Fe＞Mg＞Al，因此最终消耗金属的质量平台高度应为Fe＞Mg＞Al，图像中Al的平台高于Mg，与事实不符，D错误。
答：D。

二、非选择题

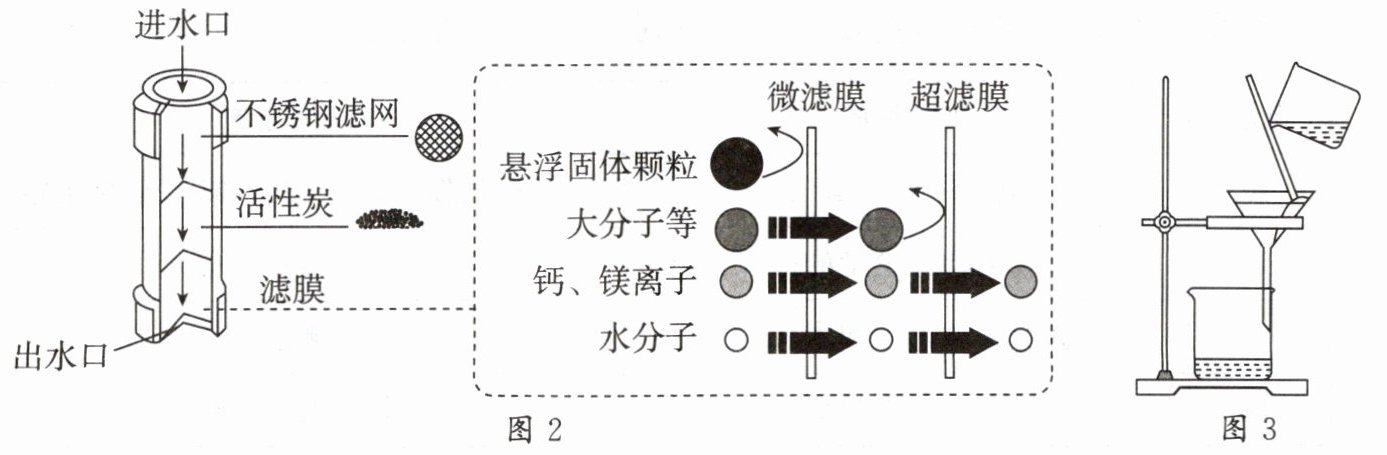

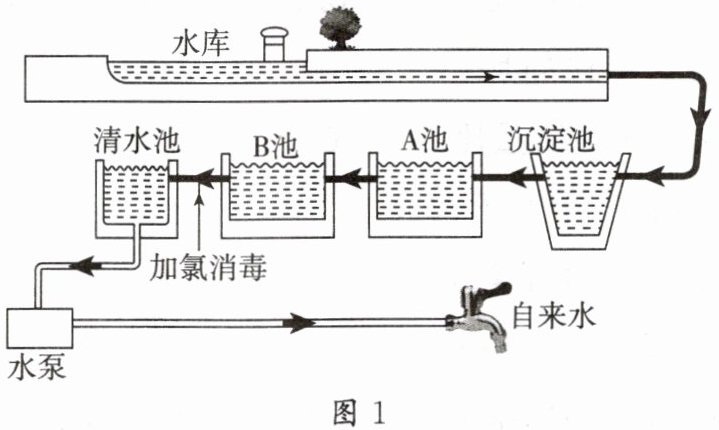

11.生产、生活、实验室里都要对水进行净化，请结合自来水厂净水过程()、净水器净化()和实验室过滤示意图()，回答下列问题。
(1)图1自来水厂沉淀池里，加入明矾的目的是。水从沉淀池流出要再通过（填“①”或“②”）进入清水池。
①A过滤—B吸附 ②A吸附—B过滤
(2)图1加氯消毒用的是二氧化氯，写出该物质的化学式：，二氧化氯中氯元素的化合价为。
(3)图2中，“微滤膜”的孔隙（填“＜”“＞”或“=”）“超滤膜”的孔隙。水通过“超滤膜”后，（填“能”或“不能”）得到纯水。
(4)图2中的“不锈钢滤网”“滤膜”和实验室过滤操作()中用到的（填实验用品）作用相似。

解：
(1) 吸附水中的悬浮杂质，使之沉降；①
(2) $\ce{ClO_{2}}$；$+4$
(3) $＞$；不能
(4) 滤纸
