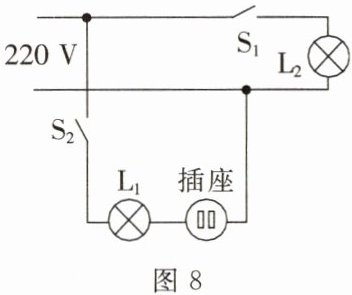

11.某同学想把两盏“220 V 60 W”的电灯和一个插座接入家庭电路中，他设计的电路图如图8所示。若闭合开关S₁和S₂，下列现象会出现的是（）


A.两盏灯同时烧坏
B.两盏灯均正常发光
C.只有L₂正常发光
D.在插座上插上一盏“220 V 30 W”的台灯，台灯能正常发光

C

【分析】
要解决这个问题，需先明确家庭电路的工作特点：用电器正常工作的条件是两端电压等于额定电压（本题中为220V）。当闭合开关S₁和S₂时，需分析两条支路的连接方式和电压分配情况，判断各用电器的工作状态。
【解析】
闭合S₁和S₂后：
1. L₂所在支路：直接连接在220V家庭电路两端，因此L₂两端电压等于其额定电压220V，能正常发光；
2. L₁与插座所在支路：L₁和插座串联后接在220V电源两端，根据串联电路的电压规律，总电压等于各部分电压之和，因此L₁和插座的总电压为220V，它们各自分得的电压都小于220V，所以L₁无法正常发光；若在插座上插入台灯，台灯会与L₁串联，台灯两端电压同样小于220V，无法正常发光，也不会出现两灯烧坏的情况。
综上，只有L₂正常发光，对应选项C。
【答案】
C
【知识点】
家庭电路连接、串联分压
【点评】
本题结合家庭电路考查串联分压的应用，核心是分析闭合开关后各用电器的连接方式，明确用电器正常工作的电压条件，需理清电路结构，难度中等。
【难度系数】
0.5

12.关于家用电器的工作过程和家庭电路,下列说法正确的是()

A.家用电饭锅正常工作时将内能转化为电能
B.有金属外壳的家用电器可以使用两孔插座
C.家庭电路的总开关要安装在电能表的后面
D.空气开关的作用是在发生漏电时切断电路

C

【分析】本题考查家庭电路与家用电器的相关知识，需逐一分析各选项的正误：先回忆用电器的能量转化、安全用电规则、家庭电路安装顺序及空气开关的作用，再判断每个选项是否正确。
【解析】1. 选项A：家用电饭锅工作时消耗电能，将电能转化为内能（用于加热食物），并非内能转化为电能，故A错误。2. 选项B：有金属外壳的家用电器，若外壳带电易引发触电事故，需使用三孔插座使外壳接地，不能用两孔插座，故B错误。3. 选项C：家庭电路的安装顺序为进户线→电能表→总开关→后续支路，总开关安装在电能表后，可控制整个电路的通断，故C正确。4. 选项D：空气开关的作用是在电路电流过大（短路或总功率过大）时切断电路，漏电保护器才是漏电时切断电路，故D错误。
【答案】C
【知识点】家庭电路、安全用电、能量转化
【点评】本题为初中电学基础题，考查家庭电路连接、用电器能量转化及安全用电常识，牢记相关规则即可解答，难度适中。
【难度系数】0.6

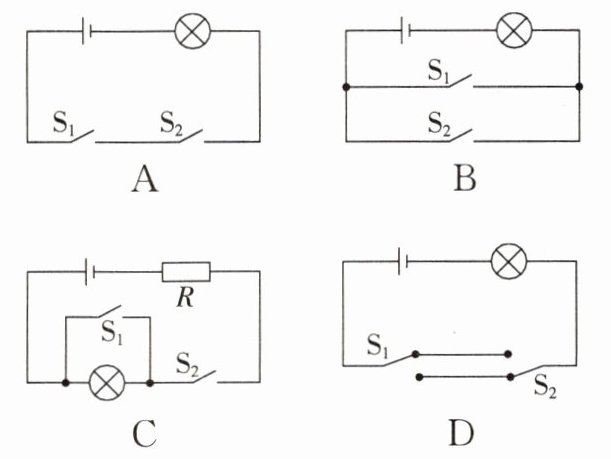

13.多控开关广泛应用于家庭电路、商场楼梯等场景,可实现多个开关独立控制同一用电器。某同学设计楼梯照明电路,要求通过楼上、楼下两个开关均可独立控制灯泡的亮灭。下列电路图中,符合要求的是()

D

【分析】
要满足“楼上、楼下两个开关均可独立控制灯泡亮灭”，即任意一个开关都能单独改变灯泡的状态（亮/灭）。需逐一分析各选项的电路结构，判断开关对电路通断的控制是否符合要求。
【解析】
选项A：S₁与S₂串联，只有两开关同时闭合时电路导通，灯泡发光；任一开关断开则电路断开，灯泡熄灭，无法实现单个开关独立控制，不符合要求。
选项B：S₁与S₂并联，闭合任意一个开关电路即导通，灯泡发光；闭合一个开关后，断开另一个开关，电路仍导通，灯泡不会熄灭，无法独立控制熄灭，不符合要求。
选项C：S₁闭合时灯泡被短路，S₂闭合时电流经电阻R，灯泡始终被短路，无法发光，不符合控制要求。
选项D：S₁和S₂为单刀双掷开关，当S₁接上方、S₂接上方时电路导通，灯泡亮；拨动S₁到下方，电路断开，灯泡灭；此时拨动S₂到下方，电路重新导通，灯泡亮。任意一个开关都能改变电路通断，实现独立控制，符合要求。
【答案】
D
【知识点】
电路连接、开关作用
【点评】
本题结合实际场景考查多控开关的电路设计，需理解单刀双掷开关的控制逻辑，分析电路通断变化，是电路基础知识的实际应用。
【难度系数】
0.5

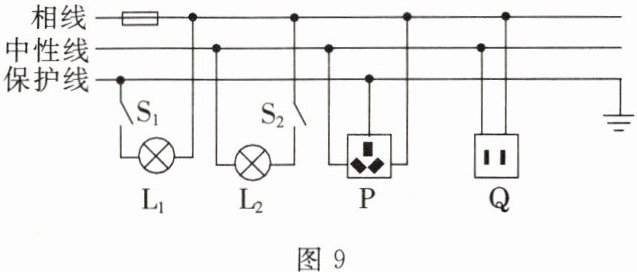

14.学习家庭电路相关知识后,某同学对设计的家庭电路(图9)及其使用的认识,正确的是()


A.图中两个灯泡与其对应控制开关的连接都是正确的
B.电冰箱的插头保护线插脚脱落,仍可插入插座P中长期使用
C.如果灯泡$L_2$不能正常工作,那么插座Q也一定不能正常工作
D.断开开关$S_2$,正确使用测电笔检查灯泡$L_2$两端的接线柱,氖管都不会发光

D

【分析】本题考查家庭电路的连接与安全用电知识，需先明确家庭电路中开关、灯泡、插座的正确接法，以及测电笔的工作原理，再逐一分析各选项：①开关应接在相线上，断开开关后用电器与相线断开，保证安全；②各用电器并联，互不影响；③测电笔接触相线时氖管发光，接触中性线或断开的相线部分时不发光；④三孔插座需接地，保障金属外壳漏电时的安全。
【解析】
1. 选项A：开关S₁接在保护线（非相线）与灯泡L₁之间，不符合“开关接相线”的安全规则，连接错误；仅S₂的接法正确，因此A错误。
2. 选项B：电冰箱的保护线插脚脱落，三孔插座的保护线无法将电冰箱金属外壳接地，若电冰箱漏电，金属外壳带电会引发触电事故，不能长期使用，因此B错误。
3. 选项C：灯泡L₂与插座Q是并联在家庭电路中的，并联电路各支路独立工作、互不影响，因此L₂不能正常工作时，插座Q仍可正常工作，C错误。
4. 选项D：断开开关S₂后，灯泡L₂的一个接线柱与中性线相连，另一个接线柱通过断开的S₂与相线断开，两个接线柱均不带电，用测电笔检查时，氖管都不会发光，因此D正确。
【答案】D
【知识点】家庭电路连接、安全用电、测电笔使用
【点评】本题围绕家庭电路的基础知识点展开，侧重考查安全用电常识和电路连接的正误判断，需要学生熟练掌握家庭电路的基本规则，属于中等难度的基础题。
【难度系数】0.6

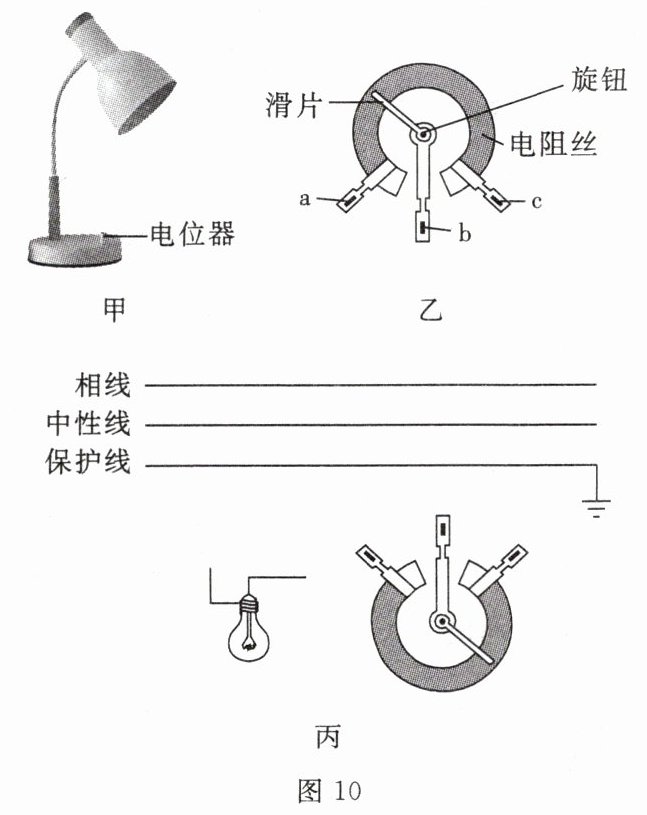

15.图10甲所示为利用电位器调节亮度的台灯，图10乙是电位器的内部结构示意图，a、b、c是电位器的三个接线柱，旋钮带动滑片转动起到调节的作用。请在图10丙中用笔画线代替导线，将亮度可调的台灯（螺口灯泡）接入电路。要求：顺时针旋转旋钮时灯泡变亮。

连接方式：相线接电位器的c接线柱，电位器的b接线柱接灯泡顶端金属点，中性线接灯泡螺旋套；顺时针旋转旋钮时，滑片向c端移动，接入电路电阻变小，灯泡变亮（对应图丙的连线为相线连c，b连灯泡顶端，中性线连灯泡螺旋套）

【分析】
要解决该问题，需明确两个核心：①电位器的工作原理是通过改变接入电路的电阻丝长度改变电阻，从而调节电流控制灯泡亮度；②家庭电路的安全连接规则：螺口灯泡的螺旋套接中性线，顶端金属点需经开关（此处为电位器）接相线。题目要求顺时针旋转旋钮时灯泡变亮，说明电位器接入电路的电阻需变小，需据此确定电位器的接线柱选择。
【解析】
1. 确定电位器接线柱：观察电位器结构，a、b、c为三个接线柱，当选择b和c接线柱接入电路时，顺时针旋转旋钮，滑片向c端移动，接入电路的电阻丝（c到滑片段）长度变短，电阻减小，电路电流增大，灯泡变亮，符合题目要求。
2. 家庭电路连接：遵循安全用电原则，相线（火线）连接电位器的c接线柱，电位器的b接线柱连接灯泡的顶端金属点；中性线（零线）连接灯泡的螺旋套，既保证电路导通，又避免触电风险。
【答案】
相线接电位器的c接线柱，电位器的b接线柱接灯泡顶端金属点，中性线接灯泡螺旋套。
【知识点】
家庭电路连接、滑动变阻器应用
【点评】
本题结合生活中可调亮度台灯，考查家庭电路安全连接与电位器的工作原理，将物理知识与实际应用结合，需掌握安全用电规则和滑动变阻器的调节规律，难度适中。
【难度系数】
0.6
