6.某同学家新买了一台电热水器，他在空调正常运行时，将电热水器接入电路中，瞬间家里的空气开关就断开了。他猜想造成空气开关断开的原因如下：①电热水器内部或插头处出现短路；②接入电路中的用电器总功率过大。他请电工师傅检修，发现空气开关允许通过的最大电流为10 A，电工师傅将空气开关复位，让电热水器单独工作，家里标有“3 000 r/(kW·h)”字样的电能表的转盘1 min内转了90 r，电热水器的电功率为 W。由此可判断猜想（填序号）是正确的。

1800；②

【分析】
要计算电热水器的电功率，需利用电能表参数的意义（每消耗1kW·h电能转盘转3000转）算出1分钟内消耗的电能，再结合时间求功率；判断空气开关断开原因时，需结合“空调正常运行时接入电热水器”的场景，对比总功率是否超过空气开关允许的最大功率，区分短路和总功率过大的故障特点。
【解析】
1. 计算电热水器的电功率：
电能表参数“3000 r/(kW·h)”表示电路每消耗1 kW·h电能，转盘转3000转。电热水器工作1 min转盘转90转，消耗的电能：
$ W = \frac{90\ \mathrm{r}}{3000\ \mathrm{r/(kW·h)}} = 0.03\ \mathrm{kW·h} $
工作时间 $ t = 1\ \mathrm{min} = \frac{1}{60}\ \mathrm{h} $，根据功率公式 $ P = \frac{W}{t} $：
$ P = \frac{0.03\ \mathrm{kW·h}}{\frac{1}{60}\ \mathrm{h}} = 1.8\ \mathrm{kW} = 1800\ \mathrm{W} $
2. 判断猜想：
家庭电路电压 $ U = 220\ \mathrm{V} $，空气开关允许最大电流 $ I_{\mathrm{max}} = 10\ \mathrm{A} $，电路允许的最大功率：
$ P_{\mathrm{max}} = UI_{\mathrm{max}} = 220\ \mathrm{V} × 10\ \mathrm{A} = 2200\ \mathrm{W} $
电热水器单独工作时功率为1800 W（小于2200 W），说明电热水器无短路故障；而空调正常运行时，接入电热水器后总功率会超过2200 W，导致总功率过大，空气开关断开，故猜想②正确。
【答案】
1800；②
【知识点】
电功率计算、家庭电路故障分析
【点评】
本题结合电能表参数计算电功率，同时考查家庭电路故障判断，需注意题目中“空调正常运行时接入”的场景，避免误判故障类型，是初中物理的典型综合题。
【难度系数】
0.5

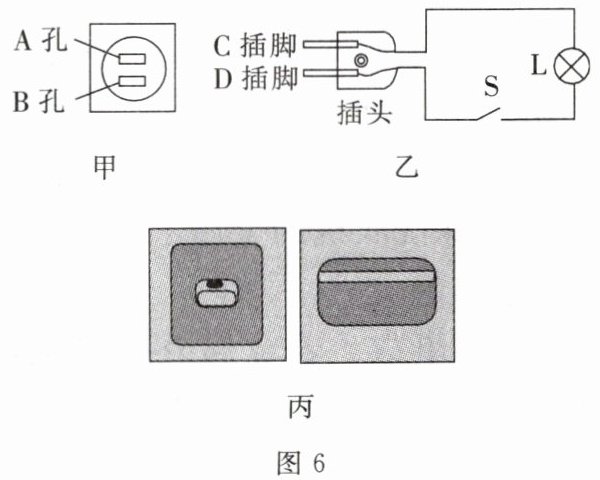

7.图6甲所示为某同学家的一个插座，该同学用测电笔接触插座A孔，氖管发光，则A孔接的线。图6乙是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的（选填“C”或“D”）插脚插入A孔。图6丙所示的是两种墙壁开关，其按钮可绕面板内固定轴转动。根据你的生活经验可知，（选填“左边”或“右边”）类型的开关较易损坏。

相；D；左边

【分析】
首先，根据测电笔的工作原理，氖管发光说明接触的是火线（相线），由此判断A孔的接线；其次，家庭电路中开关需接在火线上，结合台灯电路的连接，确定插头应插入的插脚；最后，利用杠杆平衡条件，分析两种开关的动力臂长短，判断哪个更易损坏。
【解析】
1. 测电笔接触火线（相线）时氖管发光，接触零线时不发光，题目中测电笔接触A孔氖管发光，故A孔接的是相线（火线）。
2. 为保证安全，家庭电路中开关应接在火线上，断开开关时用电器不带电。图乙中台灯的开关S与D插脚相连，因此应将插头的D插脚插入A孔（火线）。
3. 开关的按钮绕轴转动属于杠杆，左边开关的手按位置离转轴近，动力臂短；右边开关的手按位置离转轴远，动力臂长。根据杠杆平衡条件，阻力和阻力臂一定时，动力臂越短，所需动力越大，因此左边开关较易损坏。
【答案】
相；D；左边
【知识点】
测电笔使用；家庭电路连接；杠杆平衡条件
【点评】
本题结合生活实例考查物理知识，将家庭电路安全和杠杆原理融入实际场景，需要学生运用所学知识分析生活中的常见现象，体现了物理与生活的联系。
【难度系数】
0.6

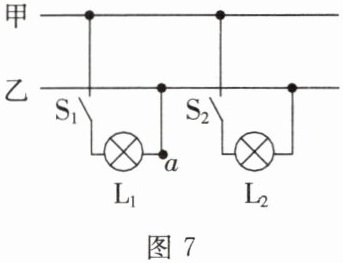

8.家庭电路的部分电路如图7所示(电路连接正确)。根据电路图可以判断甲、乙两根进户线中是相线。只闭合开关S₁,灯L₁正常发光,此时用测电笔接触a点,测电笔的氖管(选填“发光”或“不发光”);再闭合开关S₂,灯L₁马上熄灭,则故障原因可能是灯L₂(选填“短路”或“断路”)。

甲；不发光；短路

【分析】
要解决这道题，需结合家庭电路的连接规则、测电笔的工作原理以及电路故障的判断方法：首先，家庭电路中开关应接在相线（火线）上，保证断开开关时用电器不带电，据此判断相线；其次，测电笔接触火线时氖管发光，接触零线时不发光，需分析a点的连接线路；最后，闭合S₂后L₁熄灭，需区分短路和断路对电路的影响，短路会导致整个电路电流异常，断路不会造成总电路故障。
【解析】
1. 判断相线：家庭电路中，开关必须接在相线（火线）上，这样断开开关时，用电器与火线断开，避免触电。图中开关S₁连接甲线，因此甲是相线（火线），乙是零线。
2. 测电笔接触a点的情况：只闭合S₁时，电流路径为：甲（相线）→S₁→L₁→a点→乙（零线），a点与零线连通，测电笔接触零线时，氖管不发光。
3. 故障判断：再闭合S₂时，L₁马上熄灭。若L₂断路，电路仍为通路，L₁不会熄灭；只有L₂短路时，会造成整个电路短路，干路电流过大，触发电路保护装置（如保险丝熔断、空气开关跳闸），导致L₁熄灭，因此故障是L₂短路。
【答案】
甲；不发光；短路
【知识点】
家庭电路、测电笔使用、电路故障分析
【点评】
本题考查家庭电路的基础知识点，核心是掌握开关接火线的规则、测电笔的使用原理，以及短路和断路对电路的不同影响，属于家庭电路的常规考题，需结合电流路径分析各点带电情况和故障类型。
【难度系数】
0.6

9.私拉乱接电线属于常见的违规用电行为。劣质、老化的电线易出现绝缘层破损，可能导致过往行人直接或间接接触（选填“相线”或“中性线”）而发生触电事故。裸露电线相互缠绕还易引发，进而造成火灾，存在极大的用电安全隐患。

相线；短路

【分析】解题时需结合家庭电路中相线、中性线的带电特点，以及裸露电线缠绕的后果分析：相线（火线）与大地间有220V电压，是带电的；中性线（零线）正常不带电，绝缘破损后接触带电的相线会引发触电；裸露的相线和中性线相互缠绕会直接造成电源短路，短路电流过大易引发火灾。
【解析】家庭电路中，相线（火线）带电，中性线（零线）正常不带电，劣质、老化电线绝缘层破损后，行人可能接触带电的相线而触电；裸露的相线与中性线相互缠绕时，会形成电源短路，短路时电路电流急剧增大，产生大量热量，进而引发火灾。
【答案】相线；短路
【知识点】家庭电路安全；短路的危害
【点评】本题考查家庭用电安全的基础常识，贴近生活，侧重对核心用电安全知识的识记与应用，难度较低。
【难度系数】0.2

10.下列各种做法中,符合安全用电原则的是()
①使用测电笔时,手不接触测电笔笔尖的金属部分
②在一个插线板上同时使用多个大功率用电器
③开关连接在相线与用电器之间
④冰箱的金属外壳接地

A.①②③④
B.②③④
C.①③④
D.②④

C

【分析】
本题考查安全用电原则，需逐一分析每个做法是否符合安全用电要求：①使用测电笔时，手接触笔尾金属体、不能接触笔尖金属体，否则会触电，该做法正确；②一个插线板同时使用多个大功率用电器，会使总功率过大，导致电流过大，易引发火灾，该做法错误；③开关连接在相线（火线）与用电器之间，断开开关时用电器不带电，符合安全要求，该做法正确；④冰箱金属外壳接地，可防止漏电时外壳带电引发触电，该做法正确。综上，正确的是①③④，对应选项C。
【解析】
逐个分析各做法：
1. 测电笔使用：手接触笔尾金属体，不接触笔尖金属体，①符合安全用电原则；
2. 插线板使用：多个大功率用电器同时接一个插线板，总功率过大易引发火灾，②不符合；
3. 开关连接：开关接火线与用电器之间，断开开关时用电器不带电，③符合；
4. 金属外壳接地：冰箱金属外壳接地，避免漏电触电，④符合；
因此正确组合为①③④，对应选项C。
【答案】
C
【知识点】
安全用电原则、家庭电路连接、测电笔使用
【点评】
本题为安全用电基础常识题，考查学生对家庭电路中常见安全操作的掌握，需牢记各安全用电要点，难度较低。
【难度系数】
0.6
