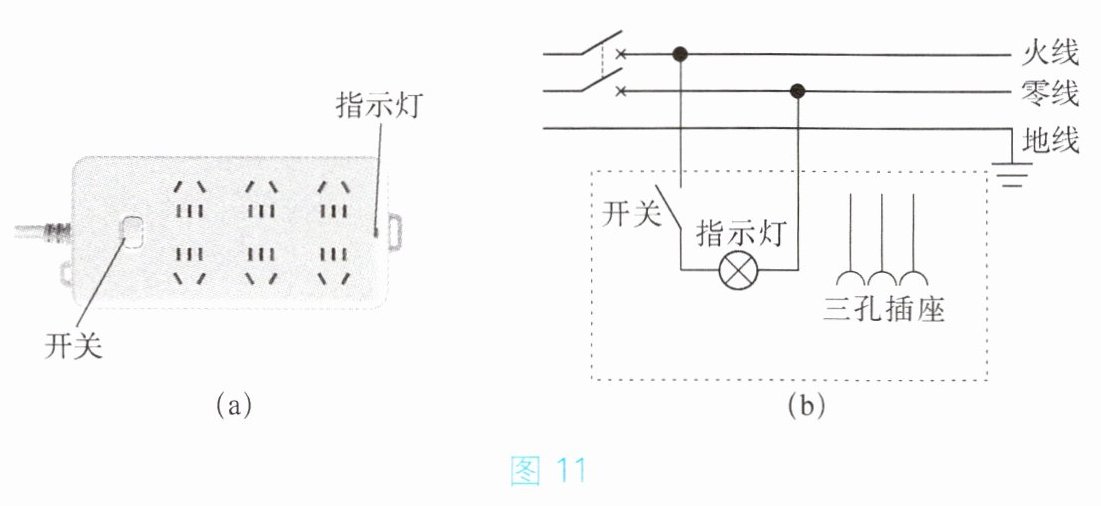

20. 图11(a)是小亮家常用的一个插线板。插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压；开关闭合时指示灯发光,插孔可以提供工作电压；如果指示灯损坏,开关闭合时插孔也能提供工作电压。请在图11(b)中将电路补充完整。
答案
如图 40 所示
21. 闭合开关后,小磁针静止时的指向如图12所示。请在括号中写出电源的“$+$”“$-$”。
答案
如图 41 所示
22. 冬日的早晨,爸爸开车送小北去上学。小北发现汽车挡风玻璃的内侧出现了水雾,影响爸爸的视线。这时爸爸打开空调吹了一会儿暖风,车窗上的水雾很快消失了。请你用学过的知识解释水雾形成和很快消失的原因。
答案
冬日早晨气温较低，汽车挡风玻璃内侧的水雾是由于车内空气中的水蒸气遇到温度较低的玻璃，放出热量液化形成的小水珠；对着车窗吹暖风，加热小水珠，使其加速蒸发成水蒸气，于是水雾很快消失了
解析
冬日早晨气温较低，车内空气中的水蒸气遇到温度较低的玻璃，放出热量液化形成小水珠，即水雾；打开空调吹暖风，暖风提高小水珠的温度，加快小水珠的蒸发，使其变成水蒸气，水雾很快消失。

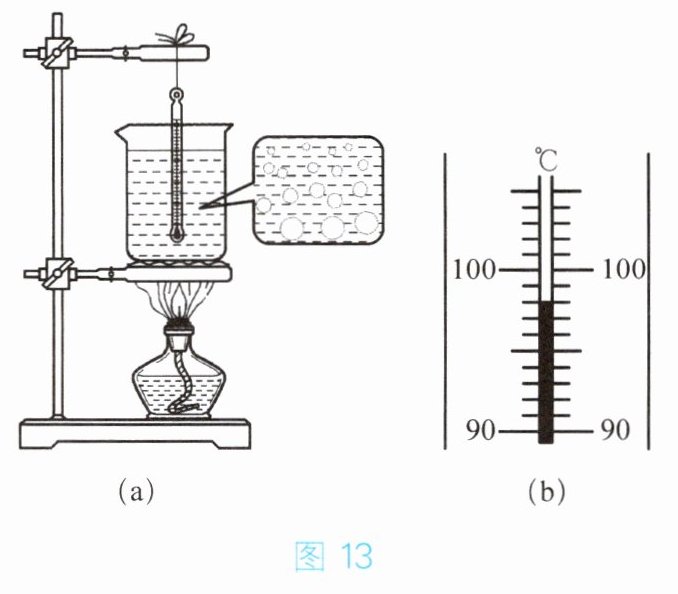

23. 在“探究水沸腾时温度变化的特点”实验中,已知汞的沸点为$357^{\circ}C$,酒精的沸点为$78^{\circ}C$。
(1)由图13(a)中的现象可判断：水
(2)水沸腾时温度计的示数如图13(b)所示,则烧杯中水的沸点是
(3)水沸腾时的特点是
(4)水沸腾时,烧杯口有“白气”产生。烧杯中的水形成“白气”,先后经历的物态变化是
(1)由图13(a)中的现象可判断：水
没有
(选填“正在”或“没有”)沸腾。(2)水沸腾时温度计的示数如图13(b)所示,则烧杯中水的沸点是
98
$^{\circ}C$,温度计内的测温物质是汞
(选填“汞”或“酒精”)。(3)水沸腾时的特点是
继续吸热，但温度保持不变
。(4)水沸腾时,烧杯口有“白气”产生。烧杯中的水形成“白气”,先后经历的物态变化是
汽化
、液化
。答案
（1）没有 （2）98 汞 （3）继续吸热，但温度保持不变 （4）汽化 液化
