6. 下列说法不正确的是 （）

A.滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值
B.电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值
C.要使滑动变阻器能改变通过用电器的电流，必须将它与用电器串联
D.滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样

6. D 提示:电阻箱能表示出连入电路的阻值,但不能连续地改变连入电路的电阻。滑动变阻器能连续地改变连入电路中的阻值,但不能读数。使用滑动变阻器时,要“一上一下”串联接入电路,接线柱不分正、负,通过改变连入电路的电阻丝的长度,改变连入电路的电阻。

【分析】
首先明确题目要求选出说法不正确的选项，我们可以结合滑动变阻器、电阻箱的工作原理、特性和使用规则，逐一验证每个选项的正误：1. 先回忆滑动变阻器的特点：靠改变接入电阻丝的长度改变阻值，可连续变阻但无法直接读数；2. 再回忆电阻箱的特点：靠不同档位定值电阻组合得到总阻值，不可连续变阻但可直接读出阻值；3. 结合滑动变阻器的使用要求，判断其改变用电器电流的连接方式，以及接线规则的细节，最终找出描述错误的选项。
【解析】
我们逐个对选项进行分析：
A选项：滑动变阻器的滑片连续移动时，接入电路的电阻丝长度可以连续变化，因此能在量程范围内连续改变接入阻值，但它没有对应阻值的刻度标识，无法直接读出接入的具体阻值，该说法正确。
B选项：电阻箱通过调节不同档位的旋钮接入不同的定值电阻，阻值是步进式跳变的，无法实现连续改变，但可以直接从各档位的刻度读出接入的总阻值，该说法正确。
C选项：要改变通过用电器的电流，需要改变用电器所在回路的总电阻，只有将滑动变阻器与用电器串联，才能通过改变自身阻值改变回路总电阻，从而改变用电器的电流；若二者并联，两支路独立互不影响，滑动变阻器无法改变用电器的电流，该说法正确。
D选项：滑动变阻器的接线柱确实没有正负极之分，但接入电路必须遵循“一上一下”的接线规则：如果同时接上方两个接线柱，接入电路的是金属杆，阻值始终为0；如果同时接下方两个接线柱，接入的是全部电阻丝，阻值为滑动变阻器的最大定值，两种接法都无法起到变阻的作用，因此并非任意接入电路的效果都完全一样，该说法错误。
综上，本题选不正确的选项，答案为D。
【答案】
D
【知识点】
滑动变阻器特性，电阻箱特性，变阻器使用规则
【点评】
本题属于电学变阻器部分的基础概念辨析题，核心考察滑动变阻器和电阻箱的特性差异，易错点是容易忽略滑动变阻器“一上一下”的接线要求，误以为接线柱不分正负就可以任意接入电路，学习时要明确两种变阻器的优缺点，牢记滑动变阻器的正确使用规则，避免概念混淆。
【难度系数】
0.8

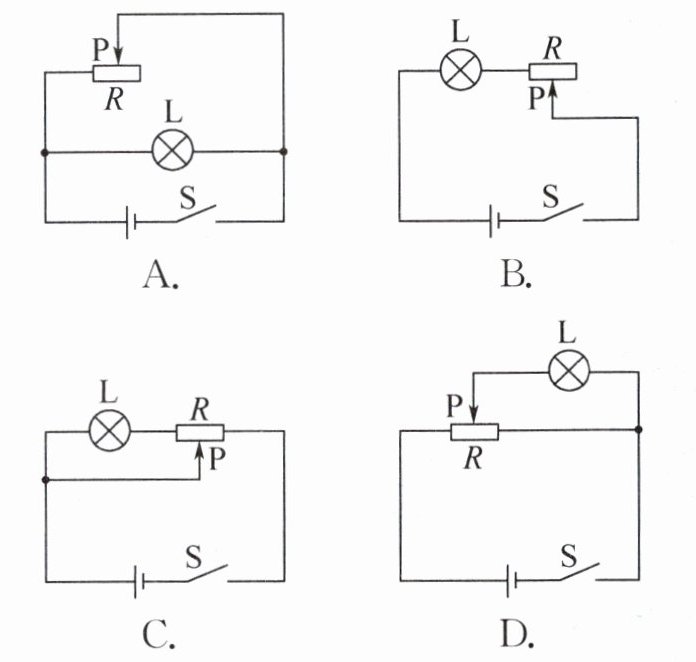

7. 如图所示,在保证电路安全的情况下,能用滑动变阻器调节小灯泡由亮到灭的是 （）

7. D 提示:图 A 中滑片 P 滑到左端时,引起电源短路;图 B 中滑片 P 左右滑动时,能改变 L 亮度,但不能使 L 熄灭;图 C 中滑片 P 滑到右端时,引起电源短路;图 D 中滑片 P 滑到右端时,会引起 L 短路,实现 L 由亮到灭,且电路安全。

【分析】
我们解题时要紧扣题目两个核心要求：一是滑动变阻器能调节小灯泡从亮逐渐变到完全熄灭，二是全程保证电路安全，不能出现电源短路的故障。我们可以按两步思考：第一步先排查所有存在电源短路安全隐患的选项，排除不符合安全要求的电路；第二步对剩余选项，判断移动滑片时能否让通过小灯泡的电流从大到小最终变为0，实现灯泡从亮到灭的效果，最终选出符合所有条件的答案。
逐个排查选项：A中滑动变阻器和灯泡并联，灯泡两端电压始终等于电源电压，亮度不会变化，滑片移到最左端还会造成电源短路，不符合要求；B中灯泡和滑动变阻器串联，只能改变灯泡亮度，无法让灯泡完全熄灭；C中滑片移到最右端时接入电阻为0，直接连通电源正负极造成电源短路，不符合安全要求；只有D同时满足两个条件。
【解析】
我们逐一分析各选项的特性：
1. 选项A：灯泡与滑动变阻器并联，灯泡两端电压始终等于电源电压，亮度不会发生改变，且滑片移至最左端时，滑动变阻器接入电阻为0，直接连通电源正负极，发生电源短路，电路不安全，不符合题意。
2. 选项B：灯泡与滑动变阻器串联，移动滑片可以改变电路总电阻，从而改变电路电流，调节灯泡的明暗程度，但电路中始终有电流通过灯泡，灯泡最多只能变暗，无法完全熄灭，不符合“由亮到灭”的要求。
3. 选项C：滑片向右移动时，滑动变阻器接入电路的电阻逐渐减小，滑片移至最右端时，接入电阻为0，直接连通电源正负极，发生电源短路，电路不安全，不符合题意。
4. 选项D：滑动变阻器全部电阻串联在干路中，小灯泡与滑动变阻器滑片右侧部分的电阻并联，滑片从左向右移动时，小灯泡两端分得的电压逐渐降低，小灯泡逐渐变暗，当滑片移到最右端时，小灯泡被短路，无电流通过，小灯泡完全熄灭，且全程干路有滑动变阻器的全部电阻限流，不会出现电源短路，既可以调节小灯泡由亮到灭，又保证电路安全，符合题意。
【答案】D
【知识点】滑动变阻器的使用，电路短路判断，串并联电路特点
【点评】本题的易错点是容易误选B，忽略串联电路中灯泡始终有电流通过、无法完全熄灭的特点，也容易忽略A、C选项存在的电源短路安全隐患，解题时需要同时兼顾“灯泡可完全熄灭”和“电路全程安全无电源短路”两个条件，才能得到正确结果。
【难度系数】0.6

8. 小明用电流表和滑动变阻器设计了如图甲所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小。其中$R'$是

滑动变阻器，$R$是定值电阻，电源电压恒定不变，压力表实际上是一个电流表。
(1) 当开关S闭合，金属片受到的压力增大时，滑动变阻器接入电路的阻值，电流表的示数。（均填“变大”“变小”或“不变”）
(2) 我们将电流表中的电流刻度换成相应压力的刻度，就能直接显示金属片受到的压力大小。如果刻度盘中央的压力刻度值为100 N(图乙)，

则120 N 的刻度应在 100 N 的(填“左”或“右”)边。

8. (1) 变大 变小 (2) 左
提示:(1) 金属片受到的压力增大时,滑片下移,$R'$接入电路的阻值变大,电路中的电流变小。(2) 若将电流表中的电流刻度换成相应压力的刻度,压力越大,接入电路的电阻越大,电流表的示数越小,故 120 N 的刻度应在 100 N 的左边。

【分析】
我们可以按照逻辑链逐步推导解题：首先第一问先明确电路结构，定值电阻R和滑动变阻器R'串联，电流表测量电路的总电流。当金属片受到的压力增大时，弹簧受压收缩，带动滑动变阻器的滑片向下移动，此时观察滑动变阻器接入电路的电阻丝长度，长度变长则接入阻值变大；电源电压恒定，根据欧姆定律，总电阻变大时电路总电流会变小，就能得到电流表示数的变化。第二问先对比120N和100N的压力大小，120N压力更大，对应的滑动变阻器接入电阻比100N时更大，对应电流更小，结合电流表“左小右大”的刻度排布，就能判断120N刻度的位置。
【解析】
(1) 金属片受到的压力增大时，弹簧被压缩，滑动变阻器的滑片向下移动，滑动变阻器接入电路的电阻丝长度增加，因此接入电路的阻值变大；此时电路总电阻$R_总=R+R'$同步变大，电源电压U恒定不变，根据欧姆定律$I=\frac{U}{R_总}$，电路中的电流会变小，因此电流表的示数变小。
(2) 压力为120N时，比100N的压力更大，滑动变阻器接入的阻值比压力为100N时更大，对应的电路电流比100N时更小；由于电流表的刻度排布是左侧电流数值小、右侧电流数值大，因此120N对应的更小电流的刻度位置，在100N刻度的左边。
【答案】
(1) 变大；变小 (2) 左
【知识点】
滑动变阻器使用，欧姆定律应用，动态电路分析
【点评】
本题是结合压力测量仪实际场景的基础动态电路题，核心考察滑动变阻器阻值变化判断、欧姆定律的简单应用，易错点是第二问容易搞反压力和电流的对应关系，忽略电流表左小右大的刻度排布选错方向，理清“压力-电阻-电流”的对应逻辑链即可顺利解题。
【难度系数】
0.8

9. 如图所示是一种自动测定油箱内油面高度的装置。

(1) 图中$R$是电学中的元件:。
(2) 油量表是用表改装的。
(3) 当油箱中的油量减小时,$R$接入电路的电阻值将,对电流的阻碍作用将,此时电路中的电流将。(均填“增大”或“减小”)

9. (1) 滑动变阻器 (2) 电流 (3) 增大 增大 减小 提示:(2) 油量表串联在电路中,则这是一个由电流表改装而成的油量表,油面的升降使得浮标上下移动,改变滑动变阻器 R 接入电路的电阻,从而改变电路中的电流。(3) 当油面下降时,浮标向下移动,滑片向上移动,接入电路的电阻变大,对电流的阻碍作用变大,电路中的电流减小。

【分析】
我们一步步来梳理这道题的解题思路：首先第一问，观察元件R的结构，它可以通过滑片的转动改变接入电路的电阻大小，对应我们学过的可改变阻值的电学元件就能得出结论。第二问，判断油量表的改装类型，回忆电表的使用规则：电流表要串联在电路中，电压表要并联在被测电路两端，图里油量表是串联在整个回路里的，就能判断出它的类型。第三问分析油量减小的情况：油量减小→油面下降→浮标下落→通过杠杆带动滑动变阻器的滑片移动，先判断接入电阻的变化，再结合电阻的物理意义（对电流的阻碍作用），最后用欧姆定律推导电路电流的变化即可。
【解析】
(1) 元件R的接入阻值可以随滑片的位置变化而改变，符合滑动变阻器的结构和工作特点，因此R是滑动变阻器。
(2) 油量表串联在电路中，符合电流表串联使用的规则，因此油量表是用电流表改装的。
(3) 当油箱油量减小时，油面下降，浮标随之下沉，通过杠杆带动滑动变阻器R的滑片向上移动，R接入电路的电阻丝长度变长，因此接入电路的电阻值增大；电阻本身就是导体对电流的阻碍作用，因此对电流的阻碍作用增大；电源电压保持不变，电路总电阻随R接入阻值增大而变大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流将减小。
【答案】
(1) 滑动变阻器 (2) 电流 (3) 增大；增大；减小
【知识点】
滑动变阻器识别；电流表使用规则；欧姆定律动态分析
【点评】
本题是结合生活实际的电路应用题，难度较低，核心考察滑动变阻器的工作特点、电表使用规则和基础串联电路动态分析，解题的关键是理清浮标升降和滑动变阻器滑片移动的联动关系，结合基础电学规律即可顺利推导结果，能帮助学生加深对滑动变阻器实际应用的理解。
【难度系数】
0.8

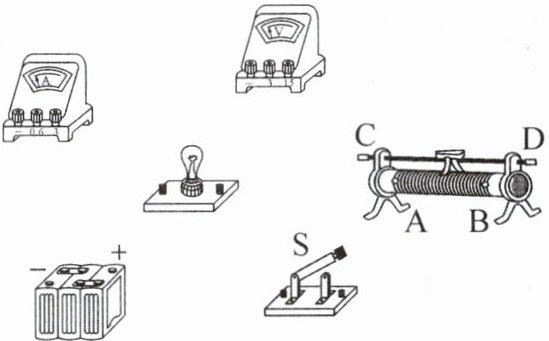

10. 用滑动变阻器改变小灯泡的亮度的实验。

(1) 实验室中有一铭牌上标有“$20\ \Omega\ \ 2\ \mathrm{A}$”字样的滑动变阻器,若要把它其中的两个接线柱连接到电路中去,共有种接法;“$20\ \Omega$”指的是图中接线柱间的电阻值,“$2\ \mathrm{A}$”指的是。
(2) 现有电源($6\ \mathrm{V}$)、小灯泡、电流表、开关各一个,导线若干,请在图中用笔画线代替导线连接电路,要求:
①电流表测通过灯泡的电流(约$0.4\ \mathrm{A}$)。
②电压表测灯泡两端的电压(正常发光时约$3.8\ \mathrm{V}$)。
③滑动变阻器的滑片向右移动时灯泡变暗。

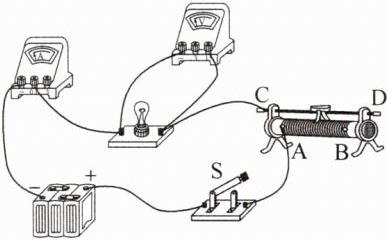

10. (1) 6 A、B 允许通过的最大电流是 2 A (2) 如图所示
提示:(2) 连接电路时,电流表串联在电路中,电流表测通过灯泡的电流(约 0.4 A),故选小量程;电压表测灯泡两端的电压(正常发光时约 3.8 V),故选大量程;滑片向右移动时灯泡变暗,电流变小,电阻变大,故要将左下端的接线柱 A 接入电路。

【分析】
先从滑动变阻器的基础结构入手思考第一问：滑动变阻器共有4个接线柱，任选两个接入电路，用组合计数就能得到总接法数；铭牌上的阻值参数是滑动变阻器的最大阻值，对应电阻丝全部接入的两个下接线柱，电流参数是滑动变阻器允许通过的上限电流。第二问连接电路时，先根据已知的电流、电压数值确定电表的量程，再结合“滑片右移灯泡变暗”的要求，推导滑动变阻器需要接入的接线柱，最后按照“先串后并”的顺序完成电路连接，同时保证所有电表正进负出，符合接线规范。
【解析】
(1) 滑动变阻器有A、B、C、D共4个接线柱，任选两个接入电路的组合为AC、AD、BC、BD、AB、CD，总计6种接法。其中“20 Ω”是滑动变阻器的最大阻值，指的是下方电阻丝两端的A、B接线柱间的电阻值；“2 A”是滑动变阻器的额定电流，指的是滑动变阻器允许通过的最大电流，超过该值会损坏滑动变阻器。
(2) 电路连接步骤：
① 电流表串联在电路中，已知灯泡电流约0.4 A，因此电流表选择0~0.6 A量程，保证电流从正接线柱流入、负接线柱流出；
② 电压表并联在小灯泡两端，已知灯泡正常发光电压约3.8 V，因此电压表选择0~15 V量程，正接线柱接灯泡高电位端，负接线柱接灯泡低电位端；
③ 滑片向右移动时灯泡变暗，说明电路电流变小，滑动变阻器接入电路的电阻变大，因此必须接入左下侧的A接线柱，上方C、D任意选一个接线柱接入即可；
最后将电源、开关、滑动变阻器、灯泡、电流表依次串联，再把电压表并联在灯泡两端，完成符合要求的电路连接。
【答案】
(1) 6 A、B 允许通过的最大电流是 2 A (2)
【知识点】
滑动变阻器参数，电表量程选择，实物电路连接
【点评】
本题既考察滑动变阻器基础参数的概念理解，也考察实物电路连接的实操能力，易错点是滑动变阻器总接法的计数、滑片移动对应电阻变化的判断，以及电表正负接线柱的接法，需要学生熟练掌握滑动变阻器“一上一下”的接线规则，结合电路要求反向推导接入的接线柱，注意电路连接的规范性。
【难度系数】
