1.
电压
是形成电流的原因，电源
能提供电压。电压的单位是伏特
，简称伏
，用字母V
表示；更大的电压单位是千伏
，更小的单位有毫伏
和微伏
。1mV=$10^{-3}$
V。答案
1. 电压 电源 伏特 伏 V 千伏 毫伏 微伏 $10^{-3}$
解析
【分析】本题考查电学中电压相关的基础概念，解题时需回忆：电流形成的原因是电压，电源是提供电压的装置；电压的单位及单位换算关系，这些都是电学入门的核心基础知识点，需准确记忆相关内容。
【解析】根据电学基础概念：电压是形成电流的原因，电源能提供电压；电压的单位是伏特，简称伏，用字母V表示；更大的电压单位是千伏，更小的单位有毫伏和微伏；单位换算中，1mV=10⁻³V。
【答案】电压 电源 伏特 伏 V 千伏 毫伏 微伏 $10^{-3}$
【知识点】电压的概念、电源的作用、电压的单位及换算
【点评】本题为电学入门基础概念题，侧重考察对电压相关基础知识的记忆，是学习电学的必备内容，难度较低。
【难度系数】0.7
【解析】根据电学基础概念：电压是形成电流的原因，电源能提供电压；电压的单位是伏特，简称伏，用字母V表示；更大的电压单位是千伏，更小的单位有毫伏和微伏；单位换算中，1mV=10⁻³V。
【答案】电压 电源 伏特 伏 V 千伏 毫伏 微伏 $10^{-3}$
【知识点】电压的概念、电源的作用、电压的单位及换算
【点评】本题为电学入门基础概念题，侧重考察对电压相关基础知识的记忆，是学习电学的必备内容，难度较低。
【难度系数】0.7
2. 装有两节干电池的手电筒，电源电压是
3
V；家庭照明电路的电压是220
V；一般情况下，对人体的安全电压不能超过36
V。答案
2. 3 220 36
解析
【分析】
本题考查生活中常见电压值的识记，解题思路为：回忆初中物理要求牢记的关键电压数值，结合串联电路电压规律计算两节干电池的总电压，再准确识记家庭电路电压和人体安全电压的规定，即可得出答案。
【解析】
1. 一节干电池的电压为1.5V，两节干电池串联时总电压为两节电池电压之和，即 $1.5\,\mathrm{V} × 2 = 3\,\mathrm{V}$；
2. 我国家庭照明电路的电压固定为220V；
3. 一般情况下，对人体的安全电压不能超过36V。
【答案】
3；220；36
【知识点】
常见电压值、电学基础常识
【点评】
本题属于电学基础识记类题目，考查学生对生活中常见电压值的掌握，是初中物理的基础考点，难度较低，只要牢记相关数值即可轻松解答。
【难度系数】
0.8
本题考查生活中常见电压值的识记，解题思路为：回忆初中物理要求牢记的关键电压数值，结合串联电路电压规律计算两节干电池的总电压，再准确识记家庭电路电压和人体安全电压的规定，即可得出答案。
【解析】
1. 一节干电池的电压为1.5V，两节干电池串联时总电压为两节电池电压之和，即 $1.5\,\mathrm{V} × 2 = 3\,\mathrm{V}$；
2. 我国家庭照明电路的电压固定为220V；
3. 一般情况下，对人体的安全电压不能超过36V。
【答案】
3；220；36
【知识点】
常见电压值、电学基础常识
【点评】
本题属于电学基础识记类题目，考查学生对生活中常见电压值的掌握，是初中物理的基础考点，难度较低，只要牢记相关数值即可轻松解答。
【难度系数】
0.8

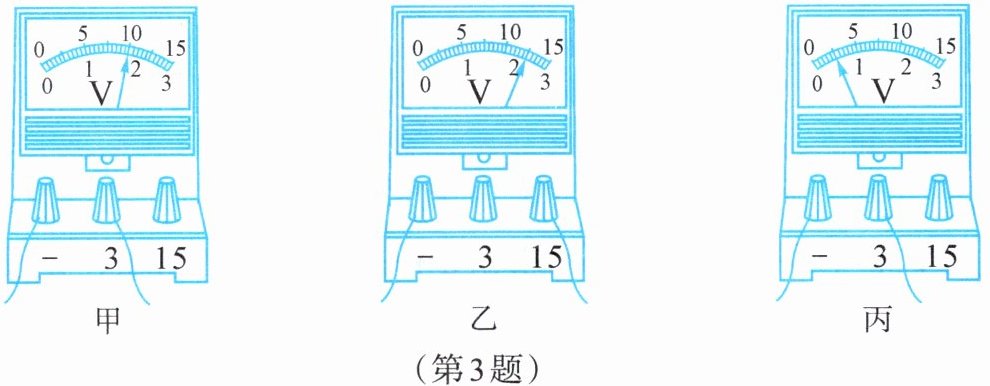

3.观察图中的电压表，回答下列问题。
（1）如图甲所示的电压表，应该与被测用电器
（2）测量3节干电池串联后的电压时，电压表应选用图
（3）读出图中电压表对应的示数：甲：
（1）如图甲所示的电压表，应该与被测用电器
并
联，"3"
接线柱接在与电源正极相连的那端，"-"
接线柱接在与电源负极相连的那端，该电压表的两个量程分别为0～3V
、0～15V
。（2）测量3节干电池串联后的电压时，电压表应选用图
乙
连接方式测量。（3）读出图中电压表对应的示数：甲：
2V
，乙：12.5V
，丙：0.5V
。答案
3. (1)并 "3" "-" 0～3V 0～15V (2)乙 (3)2V 12.5V 0.5V
解析
【分析】
要解决这道题，需掌握电压表的使用规则、量程选择及读数方法：①电压表应并联在被测用电器两端，电流从正接线柱流入、负接线柱流出；②电压表有0～3V和0～15V两个量程，读数时先确定量程，再根据量程对应的分度值（0～3V分度值0.1V，0～15V分度值0.5V）读取指针示数；③串联电池组的总电压等于各节电池电压之和，一节干电池电压为1.5V，据此判断量程选择。
【解析】
（1）根据电压表的使用规则：电压表需与被测用电器并联；电流从正接线柱流入、负接线柱流出，因此“3”接线柱（正接线柱）接电源正极，“-”接线柱（负接线柱）接电源负极；电压表的两个量程分别为0～3V、0～15V。
（2）3节干电池串联后的总电压为 $ 3 × 1.5V = 4.5V $，4.5V大于3V，需选用0～15V量程，对应图乙的连接方式（接“-”和“15”接线柱）。
（3）电压表读数：
甲图：选用0～3V量程，分度值为0.1V，指针指向2V，示数为2V；
乙图：选用0～15V量程，分度值为0.5V，指针指向12.5V，示数为12.5V；
丙图：选用0～3V量程，分度值为0.1V，指针指向0.5V，示数为0.5V。
【答案】
(1) 并；"3"；"-"；0～3V；0～15V
(2) 乙
(3) 2V；12.5V；0.5V
【知识点】
电压表的使用；电压表的读数；串联电池组的电压
【点评】
本题考查电压表的基础知识点，涵盖使用规则、量程选择和读数，是电学入门的重点内容，需熟练掌握相关操作和读数方法。
【难度系数】
0.6
要解决这道题，需掌握电压表的使用规则、量程选择及读数方法：①电压表应并联在被测用电器两端，电流从正接线柱流入、负接线柱流出；②电压表有0～3V和0～15V两个量程，读数时先确定量程，再根据量程对应的分度值（0～3V分度值0.1V，0～15V分度值0.5V）读取指针示数；③串联电池组的总电压等于各节电池电压之和，一节干电池电压为1.5V，据此判断量程选择。
【解析】
（1）根据电压表的使用规则：电压表需与被测用电器并联；电流从正接线柱流入、负接线柱流出，因此“3”接线柱（正接线柱）接电源正极，“-”接线柱（负接线柱）接电源负极；电压表的两个量程分别为0～3V、0～15V。
（2）3节干电池串联后的总电压为 $ 3 × 1.5V = 4.5V $，4.5V大于3V，需选用0～15V量程，对应图乙的连接方式（接“-”和“15”接线柱）。
（3）电压表读数：
甲图：选用0～3V量程，分度值为0.1V，指针指向2V，示数为2V；
乙图：选用0～15V量程，分度值为0.5V，指针指向12.5V，示数为12.5V；
丙图：选用0～3V量程，分度值为0.1V，指针指向0.5V，示数为0.5V。
【答案】
(1) 并；"3"；"-"；0～3V；0～15V
(2) 乙
(3) 2V；12.5V；0.5V
【知识点】
电压表的使用；电压表的读数；串联电池组的电压
【点评】
本题考查电压表的基础知识点，涵盖使用规则、量程选择和读数，是电学入门的重点内容，需熟练掌握相关操作和读数方法。
【难度系数】
0.6
4. 用电压表测量电压时，发现指针偏到零刻度的左侧，其原因是(
A.电压表的正、负接线柱接反了
B.电压表的量程太大了
C.电压表的量程太小了
D.电压表未经用电器直接接在电源两端
A
)。A.电压表的正、负接线柱接反了
B.电压表的量程太大了
C.电压表的量程太小了
D.电压表未经用电器直接接在电源两端
答案
4. A
解析
【分析】
要解决这道题，需先回忆电压表的正确使用规则：电压表使用时，电流必须从正接线柱流入、负接线柱流出，否则指针会反向偏转。接下来逐一分析选项对应的现象：若指针偏到零刻度左侧，说明指针反向偏转，对应电流方向错误；再判断其他选项的现象：量程太大时指针偏转角度小，量程太小时指针偏到刻度盘右侧，直接接电源（量程合适）时指针正常偏转，由此可确定正确原因。
【解析】
根据电压表的使用规则，电流需“正进负出”，若正负接线柱接反，电流反向，指针会反向偏转（偏到零刻度左侧）。逐一分析选项：
A. 电压表正、负接线柱接反，会导致电流反向，指针偏到零刻度左侧，符合题意；
B. 电压表量程太大，测量时指针偏转角度过小，不会出现左偏，不符合；
C. 电压表量程太小，测量时指针会偏到刻度盘右侧（超量程），不符合；
D. 电压表未经用电器直接接在电源两端（量程合适时），指针正常偏转，不会左偏，不符合。
故答案为A。
【答案】
A
【知识点】
电压表的使用
【点评】
本题考查电压表的基本使用规则，属于基础题型，需牢记电压表接线柱的正确接法。
【难度系数】
0.7
要解决这道题，需先回忆电压表的正确使用规则：电压表使用时，电流必须从正接线柱流入、负接线柱流出，否则指针会反向偏转。接下来逐一分析选项对应的现象：若指针偏到零刻度左侧，说明指针反向偏转，对应电流方向错误；再判断其他选项的现象：量程太大时指针偏转角度小，量程太小时指针偏到刻度盘右侧，直接接电源（量程合适）时指针正常偏转，由此可确定正确原因。
【解析】
根据电压表的使用规则，电流需“正进负出”，若正负接线柱接反，电流反向，指针会反向偏转（偏到零刻度左侧）。逐一分析选项：
A. 电压表正、负接线柱接反，会导致电流反向，指针偏到零刻度左侧，符合题意；
B. 电压表量程太大，测量时指针偏转角度过小，不会出现左偏，不符合；
C. 电压表量程太小，测量时指针会偏到刻度盘右侧（超量程），不符合；
D. 电压表未经用电器直接接在电源两端（量程合适时），指针正常偏转，不会左偏，不符合。
故答案为A。
【答案】
A
【知识点】
电压表的使用
【点评】
本题考查电压表的基本使用规则，属于基础题型，需牢记电压表接线柱的正确接法。
【难度系数】
0.7

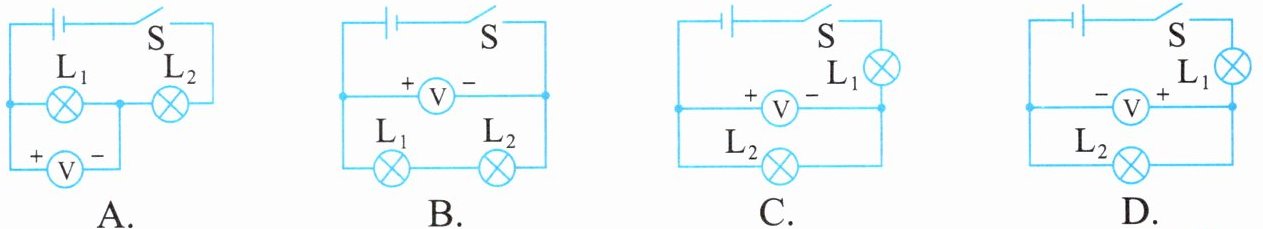

5. 在以下电路中，能测出灯泡$\mathrm{L}_2$两端电压的是（ ）。
答案
5. D
解析
【分析】要选出能测出灯泡$\mathrm{L}_2$两端电压的电路，需牢记电压表的使用规则：①电压表应并联在被测用电器两端；②电流需从电压表的正接线柱流入，负接线柱流出。接下来逐一分析各选项：
选项A：电压表并联在$\mathrm{L}_1$两端，测量的是$\mathrm{L}_1$两端的电压，不符合要求；
选项B：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_2$两端的电压，不符合要求；
选项C：电压表虽并联在$\mathrm{L}_2$两端，但正负接线柱接反了，会导致电压表指针反向偏转，无法正确测量，不符合要求；
选项D：电压表并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，能测出$\mathrm{L}_2$两端电压。
【解析】根据电压表的使用规则：电压表需并联在被测电路两端，且电流“正进负出”。对各选项分析如下：
1. 选项A：电压表与$\mathrm{L}_1$并联，测量$\mathrm{L}_1$的电压，不符合题意；
2. 选项B：电压表并联在电源两端，测量电源电压，不符合题意；
3. 选项C：电压表并联在$\mathrm{L}_2$两端，但正负接线柱接反，无法正确测量，不符合题意；
4. 选项D：电压表并联在$\mathrm{L}_2$两端，正负接线柱连接正确，可测量$\mathrm{L}_2$两端电压，符合题意。
【答案】$\mathrm{D}$
【知识点】电压表的使用、电路识别
【点评】本题考查电压表的正确使用，核心是掌握电压表的并联连接和正负接线柱的接法，需准确辨别电压表的测量对象，属于基础电路分析题。
【难度系数】0.7
选项A：电压表并联在$\mathrm{L}_1$两端，测量的是$\mathrm{L}_1$两端的电压，不符合要求；
选项B：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_2$两端的电压，不符合要求；
选项C：电压表虽并联在$\mathrm{L}_2$两端，但正负接线柱接反了，会导致电压表指针反向偏转，无法正确测量，不符合要求；
选项D：电压表并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，能测出$\mathrm{L}_2$两端电压。
【解析】根据电压表的使用规则：电压表需并联在被测电路两端，且电流“正进负出”。对各选项分析如下：
1. 选项A：电压表与$\mathrm{L}_1$并联，测量$\mathrm{L}_1$的电压，不符合题意；
2. 选项B：电压表并联在电源两端，测量电源电压，不符合题意；
3. 选项C：电压表并联在$\mathrm{L}_2$两端，但正负接线柱接反，无法正确测量，不符合题意；
4. 选项D：电压表并联在$\mathrm{L}_2$两端，正负接线柱连接正确，可测量$\mathrm{L}_2$两端电压，符合题意。
【答案】$\mathrm{D}$
【知识点】电压表的使用、电路识别
【点评】本题考查电压表的正确使用，核心是掌握电压表的并联连接和正负接线柱的接法，需准确辨别电压表的测量对象，属于基础电路分析题。
【难度系数】0.7
