1. 如图所示为怎样使两个小灯泡亮起来的实验电路，两个灯泡的连接方式是
串
联. 闭合开关S，两个小灯泡都发光时，取下灯泡$\mathrm{L}_1$，灯泡$\mathrm{L}_2$能不能继续发光？不能
（选填“能”或“不能”）. 交换灯泡$\mathrm{L}_1$和开关S的位置是否影响开关对电路的控制？否
（选填“是”或“否”）.答案
1.串 不能 否
解析
【分析】首先观察电路的电流路径：电流从电源正极流出，依次经过开关S、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$，回到电源负极，仅存在一条电流路径，据此判断灯泡连接方式；串联电路的特点是各用电器相互影响，电路一处断开则整个电路断路，因此取下$\mathrm{L}_1$后电路断开，$\mathrm{L}_2$无法工作；串联电路中开关的作用是控制整个电路，开关位置改变不会改变其控制作用，故交换开关和$\mathrm{L}_1$的位置不影响控制效果。
【解析】1. 连接方式：电流只有一条路径，依次经过两个灯泡，因此是串联；2. 取下$\mathrm{L}_1$的情况：串联电路断路一处则整个电路断开，所以$\mathrm{L}_2$不能发光；3. 开关位置的影响：串联电路中开关控制所有用电器，位置改变不改变其控制作用，故交换位置不影响开关对电路的控制。
【答案】串；不能；否
【知识点】串联电路、电路连接、开关作用
【点评】本题考查串联电路的基础特点，属于电路入门题，掌握串联电路的电流路径特点和开关的控制规律即可解答，难度较低。
【难度系数】0.8
【解析】1. 连接方式：电流只有一条路径，依次经过两个灯泡，因此是串联；2. 取下$\mathrm{L}_1$的情况：串联电路断路一处则整个电路断开，所以$\mathrm{L}_2$不能发光；3. 开关位置的影响：串联电路中开关控制所有用电器，位置改变不改变其控制作用，故交换位置不影响开关对电路的控制。
【答案】串；不能；否
【知识点】串联电路、电路连接、开关作用
【点评】本题考查串联电路的基础特点，属于电路入门题，掌握串联电路的电流路径特点和开关的控制规律即可解答，难度较低。
【难度系数】0.8

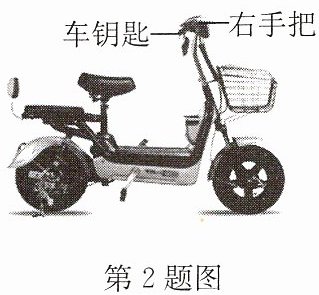

2.如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点.只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，车钥匙相当于电路中的
开关
；给电动车充电时，电瓶相当于电路中的用电器
（选填“电源”或“用电器”）；电动车的两个转向灯能独立工作，因此转向灯是并
联的.答案
2.开关 用电器 并
解析
【分析】
要解答本题，需明确电路的组成元件功能，以及串并联电路的特点：首先，开关的作用是控制电路的通断，车钥匙旋转后电路通电，符合开关的功能；其次，判断电源和用电器的依据是元件是提供电能还是消耗电能，充电时电瓶消耗电能，属于用电器；最后，并联电路的用电器可独立工作、互不影响，转向灯能独立工作，因此为并联。
【解析】
1. 车钥匙插入锁孔并顺时针旋转后，电路接通，说明车钥匙起到控制电路通断的作用，相当于电路中的开关；
2. 给电动车充电时，电瓶将电能转化为化学能储存，消耗电能，因此相当于电路中的用电器；
3. 并联电路中各用电器互不影响，能独立工作，电动车的两个转向灯可独立工作，因此转向灯是并联的。
【答案】
开关；用电器；并
【知识点】
电路的组成；串联与并联电路
【点评】
本题考查电路基本概念及串并联电路特点，属于基础题，侧重对基础知识的理解应用，难度较低。
【难度系数】
0.8
要解答本题，需明确电路的组成元件功能，以及串并联电路的特点：首先，开关的作用是控制电路的通断，车钥匙旋转后电路通电，符合开关的功能；其次，判断电源和用电器的依据是元件是提供电能还是消耗电能，充电时电瓶消耗电能，属于用电器；最后，并联电路的用电器可独立工作、互不影响，转向灯能独立工作，因此为并联。
【解析】
1. 车钥匙插入锁孔并顺时针旋转后，电路接通，说明车钥匙起到控制电路通断的作用，相当于电路中的开关；
2. 给电动车充电时，电瓶将电能转化为化学能储存，消耗电能，因此相当于电路中的用电器；
3. 并联电路中各用电器互不影响，能独立工作，电动车的两个转向灯可独立工作，因此转向灯是并联的。
【答案】
开关；用电器；并
【知识点】
电路的组成；串联与并联电路
【点评】
本题考查电路基本概念及串并联电路特点，属于基础题，侧重对基础知识的理解应用，难度较低。
【难度系数】
0.8
3.下列关于串联和并联电路说法正确的是
（
A.在串联电路中，开关位置不同，控制作用也不同
B.在串联电路中，有一个用电器断路，其余用电器均能工作
C.在串联电路中，有一个用电器被短接，其余用电器可以照常工作
D.在并联电路中，有一个用电器被短接，其余用电器可以照常工作
（
C
）A.在串联电路中，开关位置不同，控制作用也不同
B.在串联电路中，有一个用电器断路，其余用电器均能工作
C.在串联电路中，有一个用电器被短接，其余用电器可以照常工作
D.在并联电路中，有一个用电器被短接，其余用电器可以照常工作
答案
3.C
解析
【分析】
本题考查串联和并联电路的基本性质，解题思路是先明确串联、并联电路的开关控制特点、断路故障的影响、短路故障的影响，再逐一分析每个选项的说法是否正确，从而得出答案。
【解析】
我们根据串联、并联电路的特点逐一分析各选项：
1. 选项A：串联电路的电流只有一条路径，开关的控制作用与位置无关，无论开关在电路中的哪个位置，都能控制整个电路的通断，因此“开关位置不同，控制作用也不同”的说法错误。
2. 选项B：串联电路中电流路径唯一，若某一个用电器断路，整个电路会断开，其余用电器均无法工作，因此该说法错误。
3. 选项C：串联电路中，若一个用电器被短接，电流会绕过该用电器，电路仍保持通路，其余用电器可以照常工作，因此该说法正确。
4. 选项D：并联电路中，若一个用电器被短接，会造成电源短路，整个电路电流过大，其余用电器无法正常工作，甚至损坏电源，因此该说法错误。
【答案】
C
【知识点】
串联电路特点、并联电路特点
【点评】
本题是电学基础概念题，考查串并联电路的开关作用、断路与短路故障的影响，需要准确掌握相关基础知识点，难度较低，适合巩固电学入门知识。
【难度系数】
0.7
本题考查串联和并联电路的基本性质，解题思路是先明确串联、并联电路的开关控制特点、断路故障的影响、短路故障的影响，再逐一分析每个选项的说法是否正确，从而得出答案。
【解析】
我们根据串联、并联电路的特点逐一分析各选项：
1. 选项A：串联电路的电流只有一条路径，开关的控制作用与位置无关，无论开关在电路中的哪个位置，都能控制整个电路的通断，因此“开关位置不同，控制作用也不同”的说法错误。
2. 选项B：串联电路中电流路径唯一，若某一个用电器断路，整个电路会断开，其余用电器均无法工作，因此该说法错误。
3. 选项C：串联电路中，若一个用电器被短接，电流会绕过该用电器，电路仍保持通路，其余用电器可以照常工作，因此该说法正确。
4. 选项D：并联电路中，若一个用电器被短接，会造成电源短路，整个电路电流过大，其余用电器无法正常工作，甚至损坏电源，因此该说法错误。
【答案】
C
【知识点】
串联电路特点、并联电路特点
【点评】
本题是电学基础概念题，考查串并联电路的开关作用、断路与短路故障的影响，需要准确掌握相关基础知识点，难度较低，适合巩固电学入门知识。
【难度系数】
0.7

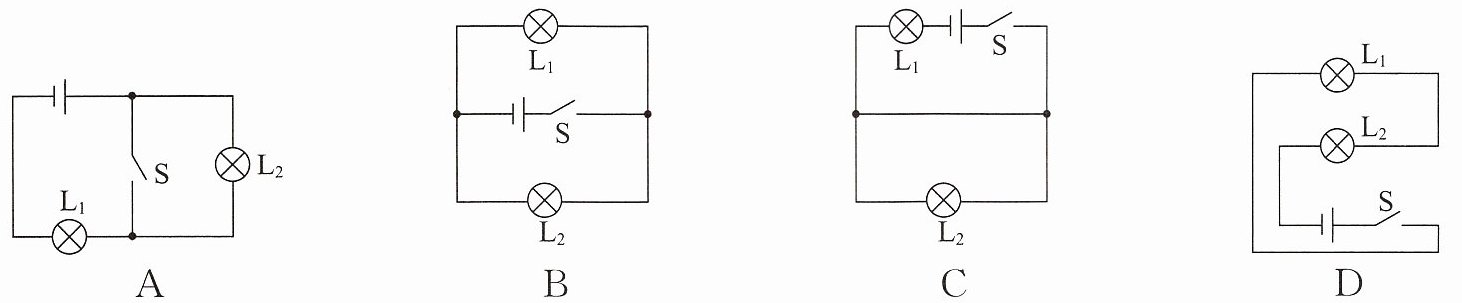

4.(2025·兴化月考)如图所示,开关S闭合时,灯泡$\mathrm{L}_1$与$\mathrm{L}_2$组成串联电路的是（
D
）答案
4.D
解析
【分析】要判断开关闭合后$\mathrm{L}_1$与$\mathrm{L}_2$是否组成串联电路，需明确串联电路的核心特点：电流只有一条路径，用电器依次连接，电流会依次经过所有用电器。逐一分析各选项的电流路径：
选项A：开关闭合后，$\mathrm{L}_2$被导线短路，电流仅通过$\mathrm{L}_1$，不符合串联要求；
选项B：开关闭合后，电流分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，属于并联电路；
选项C：开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$并列连接，且中间导线直接连通电源两端，存在短路风险，不是串联；
选项D：开关闭合后，电流从电源正极出发，依次经过开关$\mathrm{S}$、$\mathrm{L}_2$、$\mathrm{L}_1$，回到电源负极，只有一条路径，$\mathrm{L}_1$与$\mathrm{L}_2$依次连接，符合串联电路的特点。
【解析】根据串联电路的定义：电流只有一条路径，用电器依次连接。对各选项分析如下：
1. 选项A：开关$\mathrm{S}$闭合，$\mathrm{L}_2$被短路，电路为$\mathrm{L}_1$的简单电路，不满足串联条件；
2. 选项B：开关$\mathrm{S}$闭合，$\mathrm{L}_1$与$\mathrm{L}_2$两端分别连接到相同的节点，电流有两条独立路径，属于并联电路；
3. 选项C：开关$\mathrm{S}$闭合，$\mathrm{L}_1$与$\mathrm{L}_2$并联，且中间导线直接连接电源两极，会造成电源短路，不是串联；
4. 选项D：开关$\mathrm{S}$闭合，电流路径为：电源正极$\rightarrow \mathrm{S}\rightarrow \mathrm{L}_2\rightarrow \mathrm{L}_1\rightarrow$电源负极，仅一条路径，$\mathrm{L}_1$和$\mathrm{L}_2$依次接入电路，构成串联电路。
【答案】D
【知识点】串联电路、并联电路、电路分析
【点评】本题考查串联电路的判断，需掌握串联电路电流路径唯一的特点，通过分析电流走向即可得出结论，属于基础电路题型。
【难度系数】0.6
选项A：开关闭合后，$\mathrm{L}_2$被导线短路，电流仅通过$\mathrm{L}_1$，不符合串联要求；
选项B：开关闭合后，电流分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，属于并联电路；
选项C：开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$并列连接，且中间导线直接连通电源两端，存在短路风险，不是串联；
选项D：开关闭合后，电流从电源正极出发，依次经过开关$\mathrm{S}$、$\mathrm{L}_2$、$\mathrm{L}_1$，回到电源负极，只有一条路径，$\mathrm{L}_1$与$\mathrm{L}_2$依次连接，符合串联电路的特点。
【解析】根据串联电路的定义：电流只有一条路径，用电器依次连接。对各选项分析如下：
1. 选项A：开关$\mathrm{S}$闭合，$\mathrm{L}_2$被短路，电路为$\mathrm{L}_1$的简单电路，不满足串联条件；
2. 选项B：开关$\mathrm{S}$闭合，$\mathrm{L}_1$与$\mathrm{L}_2$两端分别连接到相同的节点，电流有两条独立路径，属于并联电路；
3. 选项C：开关$\mathrm{S}$闭合，$\mathrm{L}_1$与$\mathrm{L}_2$并联，且中间导线直接连接电源两极，会造成电源短路，不是串联；
4. 选项D：开关$\mathrm{S}$闭合，电流路径为：电源正极$\rightarrow \mathrm{S}\rightarrow \mathrm{L}_2\rightarrow \mathrm{L}_1\rightarrow$电源负极，仅一条路径，$\mathrm{L}_1$和$\mathrm{L}_2$依次接入电路，构成串联电路。
【答案】D
【知识点】串联电路、并联电路、电路分析
【点评】本题考查串联电路的判断，需掌握串联电路电流路径唯一的特点，通过分析电流走向即可得出结论，属于基础电路题型。
【难度系数】0.6

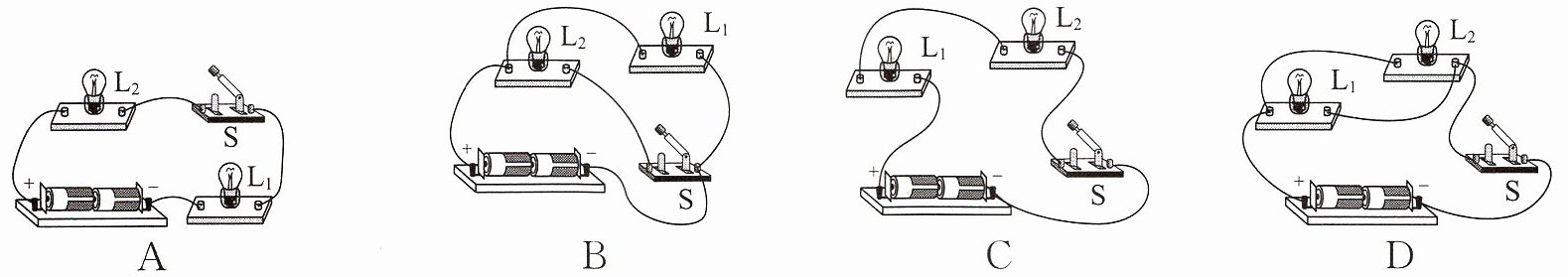

5.(2025·秦淮区期中)下列电路属于并联电路,且开关同时控制两个灯泡的是 (
D
) 答案
5.D
解析
【分析】
要解决此题，需明确：并联电路的特点是用电器两端分别连接到电源两极，电流存在两条或以上独立路径；若开关同时控制两个灯泡，说明开关位于电流的公共路径（干路）上。接下来逐个分析选项：
1. 选项A：电流从电源正极出发，依次经过L₂、开关S、L₁回到电源负极，电流只有一条路径，属于串联电路，不符合并联要求。
2. 选项B：开关闭合后，L₁的两端被导线直接连通，发生短路，且电路无两条独立电流路径，不符合并联要求。
3. 选项C：电流从电源正极出发，依次经过L₁、L₂、开关S回到电源负极，电流只有一条路径，属于串联电路，不符合要求。
4. 选项D：电流从电源正极出发，分为两条独立路径：一条经过L₁，另一条经过L₂，两条路径汇合后共同经过开关S回到电源负极，属于并联电路，且开关在干路，同时控制两个灯泡，符合题目要求。
【解析】
判断电路是否为并联，需依据电流是否有两条及以上独立路径，且用电器两端分别接电源两极；开关同时控制两个灯泡，说明开关在干路。
A选项：电流路径为电源→L₂→S→L₁→电源，是串联电路，排除。
B选项：开关闭合后，L₁被短路，电路不是并联，排除。
C选项：电流路径为电源→L₁→L₂→S→电源，是串联电路，排除。
D选项：电流分为两支，分别经L₁、L₂，汇合后经开关S回到电源，属于并联电路，且开关在干路，同时控制两个灯泡，符合要求。
【答案】
D
【知识点】
并联电路、电路判断、开关的作用
【点评】
本题考查并联电路的识别及开关作用的判断，需熟练掌握串并联电路的特点，属于基础电路分析题，能有效考查学生对电路连接方式的理解。
【难度系数】
0.6
要解决此题，需明确：并联电路的特点是用电器两端分别连接到电源两极，电流存在两条或以上独立路径；若开关同时控制两个灯泡，说明开关位于电流的公共路径（干路）上。接下来逐个分析选项：
1. 选项A：电流从电源正极出发，依次经过L₂、开关S、L₁回到电源负极，电流只有一条路径，属于串联电路，不符合并联要求。
2. 选项B：开关闭合后，L₁的两端被导线直接连通，发生短路，且电路无两条独立电流路径，不符合并联要求。
3. 选项C：电流从电源正极出发，依次经过L₁、L₂、开关S回到电源负极，电流只有一条路径，属于串联电路，不符合要求。
4. 选项D：电流从电源正极出发，分为两条独立路径：一条经过L₁，另一条经过L₂，两条路径汇合后共同经过开关S回到电源负极，属于并联电路，且开关在干路，同时控制两个灯泡，符合题目要求。
【解析】
判断电路是否为并联，需依据电流是否有两条及以上独立路径，且用电器两端分别接电源两极；开关同时控制两个灯泡，说明开关在干路。
A选项：电流路径为电源→L₂→S→L₁→电源，是串联电路，排除。
B选项：开关闭合后，L₁被短路，电路不是并联，排除。
C选项：电流路径为电源→L₁→L₂→S→电源，是串联电路，排除。
D选项：电流分为两支，分别经L₁、L₂，汇合后经开关S回到电源，属于并联电路，且开关在干路，同时控制两个灯泡，符合要求。
【答案】
D
【知识点】
并联电路、电路判断、开关的作用
【点评】
本题考查并联电路的识别及开关作用的判断，需熟练掌握串并联电路的特点，属于基础电路分析题，能有效考查学生对电路连接方式的理解。
【难度系数】
0.6
