1. 用电流表测量电流时，电流表必须
串联
到被测量的电路中，让电流从电流表的正接线柱
流入，从电流表的负接线柱
流出。答案
1. 串联 正接线柱 负接线柱
解析
【分析】
要解答本题，需牢记电流表的正确使用规则：电流表测量电流时，需与被测电路串联，这样才能准确获取该电路的电流值；电流必须从电流表的正接线柱流入、负接线柱流出，若接线柱接反，电流表指针会反向偏转，无法正常工作。
【解析】
依据电流表的使用规范，电流表需串联在被测电路中，电流从正接线柱流入，负接线柱流出，因此对应填空内容依次为串联、正接线柱、负接线柱。
【答案】
串联 正接线柱 负接线柱
【知识点】
电流表的使用
【点评】
本题考查电流表的基础使用规则，是电学实验的核心基础知识点，属于必须掌握的识记类内容，难度较低。
【难度系数】
0.9
要解答本题，需牢记电流表的正确使用规则：电流表测量电流时，需与被测电路串联，这样才能准确获取该电路的电流值；电流必须从电流表的正接线柱流入、负接线柱流出，若接线柱接反，电流表指针会反向偏转，无法正常工作。
【解析】
依据电流表的使用规范，电流表需串联在被测电路中，电流从正接线柱流入，负接线柱流出，因此对应填空内容依次为串联、正接线柱、负接线柱。
【答案】
串联 正接线柱 负接线柱
【知识点】
电流表的使用
【点评】
本题考查电流表的基础使用规则，是电学实验的核心基础知识点，属于必须掌握的识记类内容，难度较低。
【难度系数】
0.9

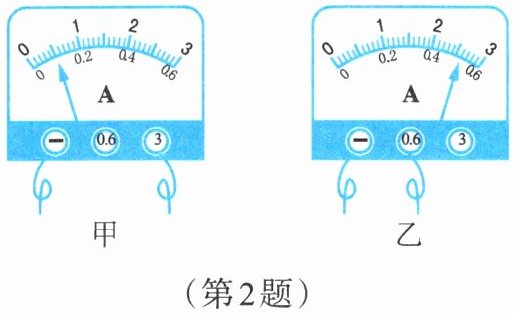

2. 如图甲所示，电流表采用的是
0～3A
量程，其中每一大格表示1A
，每一小格表示0.1A
，电流表示数为0.5A
。某同学对同一电路中的电流采用图乙所示的电流表连接方式进行测量，则电流表的示数为0.52A
。比较这两次测量结果，该电路中的电流用0～0.6A
（填“0～0.6A”或“0～3A”）的量程测量更准确一些。答案
2. 0～3A 1A 0.1A 0.5A 0.52A 0～0.6A
解析
【分析】
要解决本题，需先根据电流表接线柱判断量程，再结合量程确定每大格、每小格的数值（分度值），最后依据指针位置读出示数，再通过分度值大小判断更准确的量程。首先看甲图接线柱接“-”和“3”，对应量程0～3A；乙图接线柱接“-”和“0.6”，对应量程0～0.6A，据此逐步分析各空。
【解析】
1. 甲图电流表：接线柱接“-”和“3”，故量程为0～3A；该量程下，表盘上0到1为1大格，每一大格表示1A；每大格分10小格，每一小格表示0.1A；指针在0后第5小格，电流表示数为0.1A×5=0.5A。
2. 乙图电流表：接线柱接“-”和“0.6”，故量程为0～0.6A；该量程下，每一大格表示0.2A，每一小格表示0.02A；指针在0.4A后第6小格，示数为0.4A + 0.02A×6=0.52A。
3. 量程选择：0～0.6A量程的分度值（0.02A）更小，测量更准确，因此用0～0.6A量程更合适。
【答案】
0～3A；1A；0.1A；0.5A；0.52A；0～0.6A
【知识点】
电流表读数；电流表量程选择
【点评】
本题考查电流表的读数方法与量程选择，核心是根据接线柱确定量程，结合量程确定分度值读数，量程选择依据是分度值越小测量越准确，属于基础题型，需掌握电流表的基本使用规则。
【难度系数】
0.7
要解决本题，需先根据电流表接线柱判断量程，再结合量程确定每大格、每小格的数值（分度值），最后依据指针位置读出示数，再通过分度值大小判断更准确的量程。首先看甲图接线柱接“-”和“3”，对应量程0～3A；乙图接线柱接“-”和“0.6”，对应量程0～0.6A，据此逐步分析各空。
【解析】
1. 甲图电流表：接线柱接“-”和“3”，故量程为0～3A；该量程下，表盘上0到1为1大格，每一大格表示1A；每大格分10小格，每一小格表示0.1A；指针在0后第5小格，电流表示数为0.1A×5=0.5A。
2. 乙图电流表：接线柱接“-”和“0.6”，故量程为0～0.6A；该量程下，每一大格表示0.2A，每一小格表示0.02A；指针在0.4A后第6小格，示数为0.4A + 0.02A×6=0.52A。
3. 量程选择：0～0.6A量程的分度值（0.02A）更小，测量更准确，因此用0～0.6A量程更合适。
【答案】
0～3A；1A；0.1A；0.5A；0.52A；0～0.6A
【知识点】
电流表读数；电流表量程选择
【点评】
本题考查电流表的读数方法与量程选择，核心是根据接线柱确定量程，结合量程确定分度值读数，量程选择依据是分度值越小测量越准确，属于基础题型，需掌握电流表的基本使用规则。
【难度系数】
0.7
3. 某同学在用电流表测电流时，发现指针向左偏转，这是因为
正、负接线柱接反了
。改接后，又发现指针向右偏转且超过了电流表的最大刻度值，其原因可能是被测电流超过了电流表的量程(或电流表量程选择太小)
。答案
3. 正、负接线柱接反了 被测电流超过了电流表的量程(或电流表量程选择太小)
解析
【分析】要解决这道题，需牢记电流表的正确使用规则：电流表接入电路时，电流必须从正接线柱流入、负接线柱流出，否则指针会反向偏转；同时被测电流不能超过电流表的量程，否则指针会偏出刻度盘。题目中两种异常情况对应不同的错误操作，需结合规则逐一分析。
【解析】1. 电流表的电流方向要求为“正进负出”，若正、负接线柱接反，电流反向流入电流表，指针会向左偏转，因此指针左偏的原因是正、负接线柱接反了；2. 若被测电流超过电流表的量程（或选择的电流表量程太小），指针会向右偏转且超过最大刻度值，可能损坏电流表，因此该情况的原因是被测电流超过了电流表的量程（或电流表量程选择太小）。
【答案】正、负接线柱接反了 被测电流超过了电流表的量程(或电流表量程选择太小)
【知识点】电流表的使用 电流的测量
【点评】本题考查电流表的基本使用注意事项，是电学实验的基础内容，难度较低，需要学生准确记忆电流表的接线规则和量程选择要求。
【难度系数】0.7
【解析】1. 电流表的电流方向要求为“正进负出”，若正、负接线柱接反，电流反向流入电流表，指针会向左偏转，因此指针左偏的原因是正、负接线柱接反了；2. 若被测电流超过电流表的量程（或选择的电流表量程太小），指针会向右偏转且超过最大刻度值，可能损坏电流表，因此该情况的原因是被测电流超过了电流表的量程（或电流表量程选择太小）。
【答案】正、负接线柱接反了 被测电流超过了电流表的量程(或电流表量程选择太小)
【知识点】电流表的使用 电流的测量
【点评】本题考查电流表的基本使用注意事项，是电学实验的基础内容，难度较低，需要学生准确记忆电流表的接线规则和量程选择要求。
【难度系数】0.7

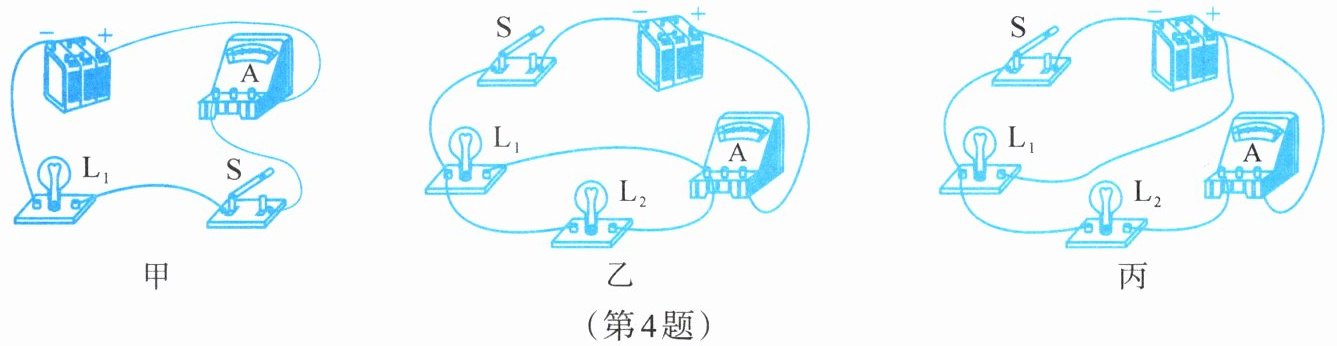

4. 如图所示的电流表是测量电路中哪一部分或是哪个用电器的电流？
甲：
甲：
L₁
； 乙：干路
； 丙：L₂
。答案
4. L₁ 干路 L₂
解析
【分析】
要确定电流表测量的电流，需依据电流表的使用规则：电流表与被测用电器串联，若在干路则测总电流，若在支路则测对应支路用电器的电流。逐个分析甲、乙、丙三个电路的电流路径，判断电流表的位置即可得出结果。
【解析】
1. 甲图：电流路径为电源正极→电流表→开关S→L₁→电源负极，电流表与L₁串联，因此测量L₁的电流；
2. 乙图：电流从电源正极流出，经电流表后分为两条支路，一条经L₁、开关S，另一条经L₂，汇合后回到电源负极，电流表在干路，因此测量干路的电流；
3. 丙图：电流从电源正极流出，经电流表后仅经过L₂，再与L₁的电流汇合回到电源负极，电流表与L₂串联，因此测量L₂的电流。
【答案】
L₁；干路；L₂
【知识点】
电流表的使用；串并联电路电流特点
【点评】
本题考查电流表的测量对象判断，核心是明确电流表需与被测用电器串联，区分串并联电路中电流表的位置，属于电学基础题，难度较低。
【难度系数】
0.3
要确定电流表测量的电流，需依据电流表的使用规则：电流表与被测用电器串联，若在干路则测总电流，若在支路则测对应支路用电器的电流。逐个分析甲、乙、丙三个电路的电流路径，判断电流表的位置即可得出结果。
【解析】
1. 甲图：电流路径为电源正极→电流表→开关S→L₁→电源负极，电流表与L₁串联，因此测量L₁的电流；
2. 乙图：电流从电源正极流出，经电流表后分为两条支路，一条经L₁、开关S，另一条经L₂，汇合后回到电源负极，电流表在干路，因此测量干路的电流；
3. 丙图：电流从电源正极流出，经电流表后仅经过L₂，再与L₁的电流汇合回到电源负极，电流表与L₂串联，因此测量L₂的电流。
【答案】
L₁；干路；L₂
【知识点】
电流表的使用；串并联电路电流特点
【点评】
本题考查电流表的测量对象判断，核心是明确电流表需与被测用电器串联，区分串并联电路中电流表的位置，属于电学基础题，难度较低。
【难度系数】
0.3
