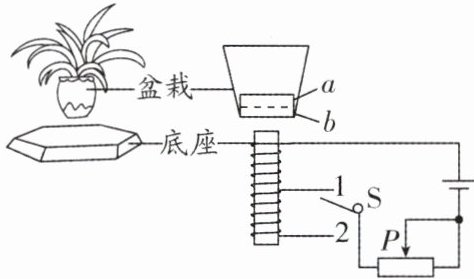

1. 新素材创新装置(2025·无锡梁溪区一模)如图为磁悬浮盆栽，其中上方悬浮的盆栽底部内放置一块条形磁体，下方底座内安装电磁铁及相关电路，其中电源电压保持不变。现将开关S与“1”闭合，盆栽悬浮在一定高度一段时间后因植物长大而盆栽质量增大，若保持盆栽在空中悬浮高度不变，下列措施可行的是()


A.将电源的正负两极对调
B.将条形磁体倒置使ab两极位置互换
C.将开关S与“2”闭合，并向左移动滑片P
D.将开关S与“1”闭合，并向右移动滑片P

1.C

盆栽悬浮时，电磁铁对条形磁体的斥力与盆栽重力平衡，即$F_{斥}=G$。植物长大质量增大，重力$G$增大，需增大斥力$F_{斥}$以保持悬浮高度不变。
A选项：电源正负极对调，电磁铁磁极反转，斥力变为引力，盆栽会下落，不可行。
B选项：条形磁体倒置，$ab$两极互换，磁极相对关系改变，斥力变引力，盆栽下落，不可行。
C选项：开关S与“2”闭合，电磁铁线圈匝数增多；向左移动滑片P，滑动变阻器接入电阻减小，电流增大。线圈匝数和电流均增大，电磁铁磁性增强，斥力增大，可保持悬浮高度，可行。
D选项：开关S与“1”闭合，线圈匝数不变；向右移动滑片P，滑动变阻器接入电阻增大，电流减小，电磁铁磁性减弱，斥力减小，盆栽下落，不可行。
答案：C

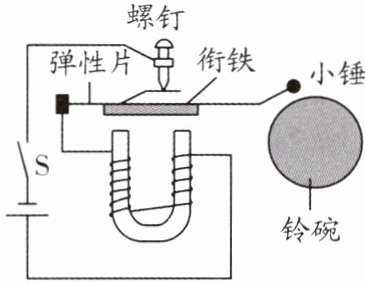

2. 如图所示的是直流电铃的原理图。开关断开时，弹性片的一端与螺钉接触。开关闭合，电磁铁吸引衔铁，小锤敲击铃碗发声，同时弹性片与螺钉分离导致断电，电磁铁失去磁性，弹性片与螺钉接触，电路再次接通，如此往复。下列说法正确的是()


A.电路接通时，电磁铁右侧上端为N极
B.电路接通时，电磁铁周围产生磁感线
C.若只更换电压较小的电源，电铃可能无法正常工作
D.若只对调电源的正负极，电铃可能无法正常工作

2.C

3. (2025·自贡中考)如图，闭合开关，条形磁体S极受到力。为增大条形磁体和通电螺线管间的相互作用力，滑动变阻器的滑片P应向滑动。

3.斥　左　解析:如题图，闭合开关，电流从螺线管右端流入，根据安培定则,通电螺线管右端为N极，左端为S极，根据磁极间相互作用规律可知条形磁体S极受到斥力;为增大条形磁体和通电螺线管间的相互作用力，滑动变阻器的滑片P应向左滑动，减小变阻器的阻值，增大通过螺线管的电流，从而增强通电螺线管的磁性。

解：闭合开关，电流从螺线管右端流入，根据安培定则，通电螺线管右端为N极，左端为S极。条形磁体右侧为S极，根据磁极间“同名磁极相互排斥”规律，条形磁体S极受到斥力。
为增大相互作用力，需增强螺线管磁性，应增大电流。滑动变阻器滑片P向左滑动时，接入电路电阻减小，电流增大，螺线管磁性增强。
斥；左

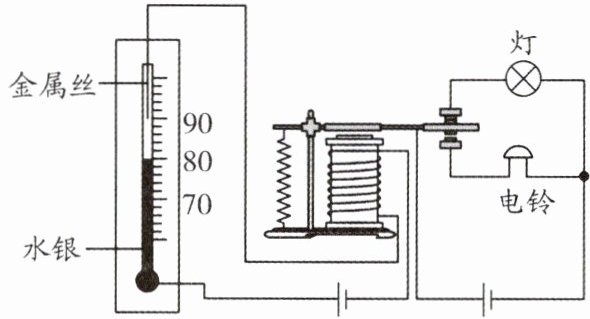

4. 如图所示，是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃。报警器的主要元件是电磁铁，它可以利用电路的来控制磁性的有无，当控制电路接通且温度达到90℃时看到的现象是。

4.通断　灯熄灭，电铃响　解析:水银导电，温度未达到90℃时，电磁铁所在控制电路断路，电磁铁不通电，没有磁性，此时灯亮，电铃不响;温度达到90℃时，水银与金属丝连通，构成了闭合回路，电磁铁通电产生磁性，衔铁被吸引，此时灯不亮，电铃响。所以报警器利用了电磁铁通电时有磁性、断电时磁性消失的特点。

通断；灯熄灭，电铃响

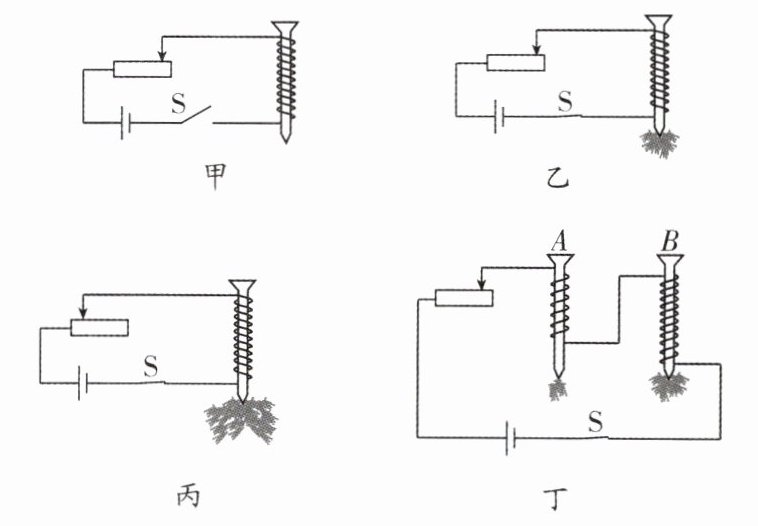

5. 为了探究电磁铁磁性强弱跟哪些因素有关，小华用漆包线(表面涂有绝缘漆的导线)绕在大铁钉上，制成简易的电磁铁，如图所示，用此装置去吸引大头针。

(1)实验中，电磁铁磁性的强弱通过电磁铁反映。这一方法体现了转换的思想。下面用到这种方法的是。(填字母)
A. 用磁感线来描述磁场
B. 认识电压时，我们可以用水压来类比
C. 研究焦耳定律时，利用U形管中液面高度的变化反映密闭空气温度的变化
(2)比较甲、乙两图可以发现：与永磁体相比，电磁铁具有的优点是。
(3)比较两图可知：线圈匝数相同时，电流越大磁性越强。
(4)根据图丁可以得出的初步结论是。
(5)电磁铁吸引的大头针下端分散的原因是。

5.(1)吸引大头针的数量　C　(2)磁性的有无可以控制
　(3)乙、丙　(4)电流相等,线圈匝数越多,电磁铁磁性越强(电磁铁的磁性与线圈匝数有关)　(5)大头针被磁化，同名磁极相互排斥
