13. （2025·扬州邗江区一模）根据如图所示磁感线方向，在相应的括号中，标出永磁体左侧的磁极（用“N”或“S”表示）和电源的极性（用“+”或“-”表示）。

13.如图所示
　　　　　　

14. 核心素养 科学探究（2025·江西中考）探究通电螺线管外部磁场的方向：
某组同学通过探究，已了解通电螺线管的两端相当于条形磁体的两极，它们的极性可以用小磁针的指向来判定后，接着探究通电螺线管两端的极性由什么因素决定。
【猜想】

A. 可能由螺线管的绕向决定
B. 可能由电源正负极的接法决定
C. 可能由螺线管中电流的方向决定
（注解：螺线管两接线柱和电源正负极的接法简称电源正负极的接法）

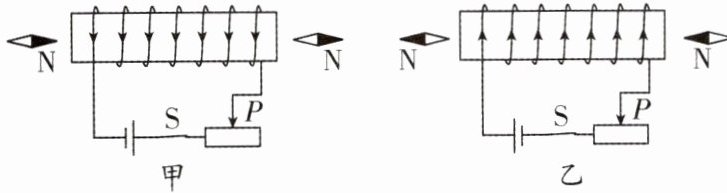

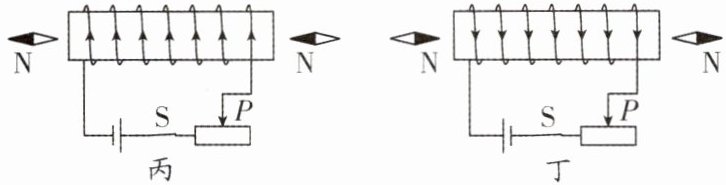

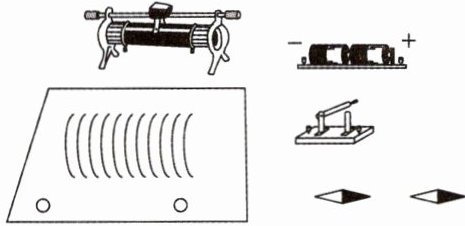

【证据】用将如图所示的器材连接成电路，把小磁针放在螺线管两端，闭合开关，观察并记录小磁针静止时N极的指向、螺线管的绕向、电源正负极的接法、螺线管中电流的方向。如图所示，是本组同学用画图的方法呈现出的四次实验现象。


【解释】
(1)观察分析图甲、乙两图，螺线管的绕向相同，通电螺线管的同一端磁极。
(2)观察分析图甲、丙两图，电源正负极的接法相同，通电螺线管的同一端磁极。
(3)观察分析图两图，螺线管中电流的方向相同，通电螺线管的同一端磁极相同。
（4）分析以上证据可知，通电螺线管的极性由螺线管中决定，而不决定于，也不决定于。

14.【证据】导线 【解释】(1)不同 (2)不同 (3)甲、丁(或乙、丙) (4)电流的方向 螺线管的绕向 电源正负极的接法
解析:【证据】可以用导线将如题图所示的器材连接成电路，导线具有良好的导电性，能有效连接电路各元件，实现电流通路.
【解释】(1)甲、乙两图中螺线管绕向一致，但电源正负极接法相反，导致螺线管中电流方向相反.根据安培定则，电流方向决定磁场方向，因此磁极相反.
(2)甲、丙两图中电源正负极接法相同，但螺线管绕向相反，导致电流在螺线管中的实际流向相反.安培定则中，绕向与电流方向共同决定磁极，绕向改变等效于电流方向相对改变，故磁极相反，则通电螺线管的同一端磁极不同.
(3)甲和丁(或乙和丙)两图，螺线管中电流的方向相同，根据安培定则，电流方向决定磁场方向，通电螺线管的同一端磁极相同.
(4)单独改变绕向或电源正负极接法，电流方向改变，则磁极改变；若电流方向不变(如同时改变绕向和电源接法)，则磁极不变.因此，通电螺线管的极性由螺线管中电流的方向决定，而不决定于螺线管的绕向，也不决定于电源正负极的接法.

15. 核心素养 科学思维(1)螺线管实际是由多个单匝环形线圈组成的，通电螺线管的磁场可以看成由许多单匝环形通电线圈的磁场叠加而成，故单匝环形通电线圈的磁场方向也可以用安培定则判断。现一单匝线圈中的电流方向如图所示，则其B端是极。

（2）为了解释地球存在着磁场——地磁场，19世纪时，安培假设：地球的磁场是由绕过地心轴线的环形电流引起的。由于地磁的北极在地理的附近，则根据安培的假设，地球表面应该带有（填“正”或“负”）电荷，理由是：。

15.(1)N (2)南极 负 见解析
解析:(1)根据安培定则，用右手握住单匝线圈，四指弯向电流方向，大拇指指向单匝线圈的B端，所以B端为N极.
(2)地磁的北极在地理南极附近.根据安培的假设和安培定则，地球的环形电流方向应该自东向西，即从北极上空看是顺时针的.但地球自转方向是自西向东，说明电流方向与电荷定向移动的方向相反，故地球表面带的电荷是负电荷.
