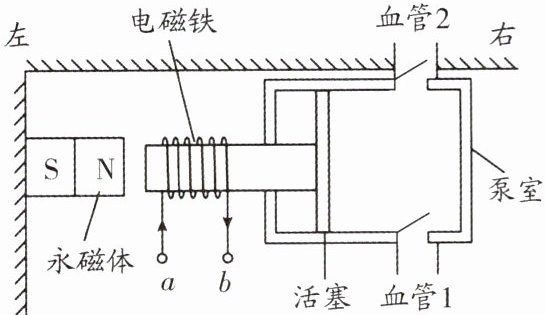

6. 新素材科技前沿(2025·广州中考)医学上用“人工心脏泵”替代心脏推动血液循环，如图是其工作原理的简图，活塞在电磁铁的带动下左右移动，代表心脏的舒张和收缩。“人工心脏泵”正常工作过程中，电磁铁的电流从a流向b时，则()


A.电磁铁左端为S极，活塞向右移动
B.电磁铁左端为S极，活塞向左移动
C.电磁铁左端为N极，活塞向右移动
D.电磁铁左端为N极，活塞向左移动

6.B

根据安培定则，电流从a流向b时，电磁铁左端为S极。永磁体左端为S极，同名磁极相互排斥，活塞向左移动。
B

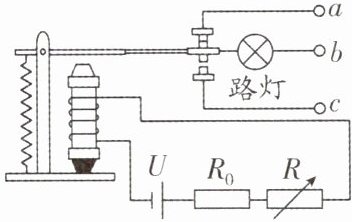

7. (2025·扬州树人学校二模)如图所示，R₀是一个光敏电阻，其阻值随光照强度的增大而减小，R是电阻箱(已调至合适阻值)，它们和电磁继电器组成智能电路来控制路灯。白天灯熄，夜晚灯亮。下列说法正确的是()


A.白天流过R₀的电流较小
B.给路灯供电的电源应接在“b、c”两端
C.电源电压U减小后，傍晚时路灯会比原来早一些亮
D.要让路灯在天更暗的时候才发光，应将电阻R调大些

7.C

解：
A. 白天光照强，$R_0$阻值小，电路总电阻小，由$I=\frac{U}{R}$知，流过$R_0$的电流较大，A错误。
B. 白天继电器吸合，路灯熄灭，故路灯应接在$a$、$b$两端，B错误。
C. 电源电压$U$减小，傍晚光照减弱$R_0$增大，总电阻增大，电流减小，继电器更早释放，路灯早亮，C正确。
D. 调大$R$，总电阻增大，电流减小，继电器更早释放，路灯更早亮，D错误。
结论：C

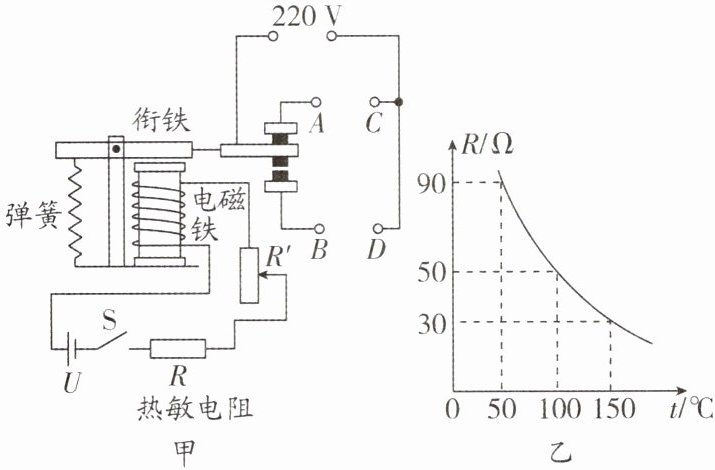

8. (2025·盐城期中)图甲为简单恒温箱温控电路(U为恒压电源)，电磁继电器线圈的电阻为30Ω，R为热敏电阻，其阻值R随温度t变化的图像如图乙所示，R'为滑动变阻器，当线圈中的电流大于或等于20mA时，衔铁被吸合，加热器停止工作，实现温度控制，关于该恒温箱的说法正确的是()


A.继电器中电磁铁的上端为N极
B.恒温箱内的加热器应接在BD间
C.若该恒温箱的设定温度高一些，滑动变阻器滑片应向上移
D.要实现对50~100℃之间任一温度的控制，该装置恒压电源U至少为2.4V

8.D　解析:A.电流从电磁铁的下端流入,根据安培定则，用右手握住螺线管，四指指向电流方向，大拇指指向为N极，所以电磁铁的下端为N极，故A错误;B.衔铁被吸合,加热器停止工作，则衔铁松开时，加热器工作，所以恒温箱的加热器应接在AC间,故B错误;C.控制电路中,线圈、热敏电阻R、滑动变阻器串联。衔铁被吸合，加热器停止工作时的电流不变,根据$R= \frac{U}{I}，$则控制电路总电阻不变，若提高设定温度，则对应热敏电阻R阻值变小，则滑动变阻器阻值应调大,所以滑动变阻器滑片应向下移，故C错误;D.衔铁被吸合时,控制电路的电流至少为20mA,线圈两端的电压$U_1=IR_$线圈=0.02A×30Ω=0.6V,由图乙知,热敏电阻的阻值随温度升高而降低。据串联电路的分压特点知，热敏电阻阻值越大,分得的电压越大，当温度为50℃,热敏电阻阻值为90Ω时,热敏电阻两端电压$U_2=IR=0.02A×90Ω=1.8V,$电源电压至少为$U=U_1+U_2=0.6V+1.8V=2.4V,$则要实现对50~100℃之间任一温度的控制,该装置恒压电源U至少为2.4V,故D正确。故选D。

9. 如图是公共汽车上用电磁阀控制车门开、关的工作电路图。L₁、L₂是固定的电磁线圈。S是单刀双掷开关。衔铁T₁、T₂通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。当S接通触点b时，线圈(填“L₁”或“L₂”)具有磁性，吸引衔铁使横杆向(填“左”或“右”)运动，带动传动装置关闭车门。要使车门打开，开关S应接通触点(填“a”或“b”)。

$9.L_1　$右　a　解析:由题图可知:S接通触点b时,线圈$L_1$具有磁性，吸引衔铁使横杆向右运动，带动传动装置关闭车门。要使车门打开，开关S应接通触点a,线圈$L_2$具有磁性，吸引衔铁使横杆向左运动，带动传动装置打开车门。

$L_1$；右；a
