第二节 力的测量 弹力
自主预习

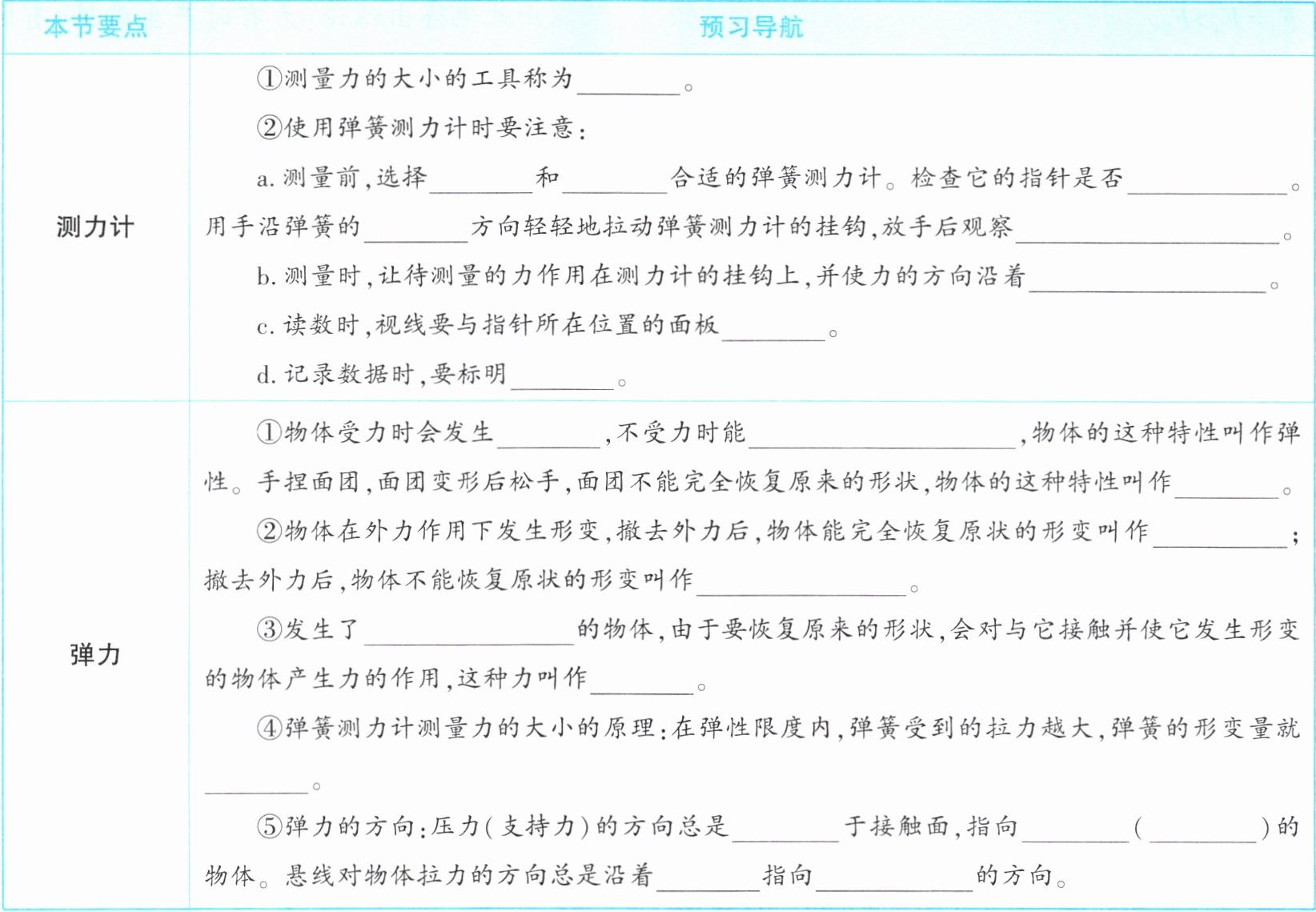

请同学们预习本节课教材内容，完成下表。

测力计（或弹簧测力计）
量程
分度值
指在零刻度线处
轴线
指针是否能回到原来的位置
弹簧的轴线方向
垂直
单位
形变
恢复到原来的形状
塑性
弹性形变
塑性形变
弹性形变
弹力
越大
垂直
被压（被支持）
被压（被支持）
悬线（绳子）
竖直向上

1. (★★)如图 7.2 - 1 所示的弹簧测力计的测量范围是N，分度值为N，图中测得的拉力为N。

0~5
0.2
3.6

【解析】
1. 测量范围（量程）：由图可知弹簧测力计的最大测量值为5N，最小为0N，因此测量范围是0~5N；
2. 分度值：观察刻度，0~1N之间有5个小格，每个小格代表的力的大小为$ \frac{1N}{5}=0.2N $，即分度值为0.2N；
3. 拉力读数：指针位于3N下方第3个小格，拉力大小为$ 3N + 3×0.2N = 3.6N $。
【答案】
0~5；0.2；3.6
【知识点】
弹簧测力计的量程；弹簧测力计的分度值；弹簧测力计的读数
【点评】
本题考查弹簧测力计的基本参数判断与读数方法，需先明确量程和分度值，再根据指针位置准确读取测量值，是力学基础测量工具的常见考点。
【难度系数】
0.7

2. (★★)(双选)关于弹簧测力计的使用，下列说法正确的是【 】

A.测量力时，不能超过弹簧测力计的测量范围
B.弹簧测力计必须竖直悬挂
C.实际测量力时，弹簧的伸长方向不一定要跟所测力的方向在一条直线上
D.使用前，应将弹簧测力计的指针调到零刻度线处

AD

【解析】
逐一分析各选项：
A. 弹簧测力计有固定的测量范围（量程），测量力时若超过量程会损坏测力计，因此不能超过其测量范围，A正确；
B. 弹簧测力计并非必须竖直悬挂，只要拉力方向与弹簧轴线方向一致，可测量不同方向的力，B错误；
C. 实际测量力时，弹簧的伸长方向必须跟所测力的方向在一条直线上，否则会因摩擦影响测量结果，C错误；
D. 使用弹簧测力计前，应将指针调到零刻度线处，以保证测量结果准确，D正确。
综上，正确选项为AD。
【答案】
AD
【知识点】
弹簧测力计的使用；量程限制；使用前调零
【点评】
本题考查弹簧测力计的使用注意事项，重点考查量程、调零及受力方向等核心知识点，易混淆点在于弹簧测力计的悬挂方式和受力方向，需明确其使用的灵活性与规范性。
【难度系数】
0.6
