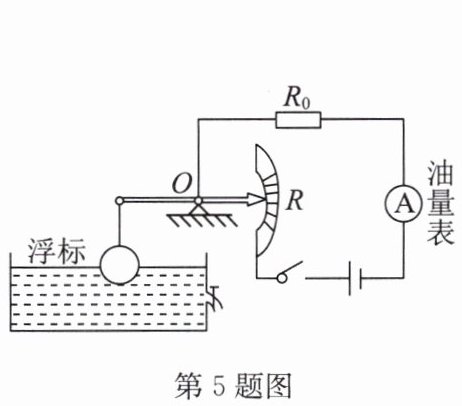

5. 如图所示是小明自制的一种测定油箱内油面高度的装置. 油量表是由量程为0~0.6A的电流表改装而成的,滑动变阻器$R$的最大阻值为$20\Omega$,从油量表指针所指的刻度就可以知道油箱内油面的高度. 已知电源电压为12V,当油箱内油面高度最高时,$R$的金属滑片在最下端,油量表指针满偏; 当油箱内没有油时,$R$全部接入电路,油量表的读数最小. 则$R_0$的阻值是
20
$\Omega$,油量表的最小读数是
0.3
A;当油箱内油面的高度降为最高油面一半时,滑片正好在$R$的中点,此时油量表的读数是
0.4
A,据此可得油量表的刻度
不均匀
(填“均匀”或“不均匀”).

答案

5. 20 0.3 0.4 不均匀

解析

【分析】
我们可以按照题目给出的不同工况分步推导:
1. 首先分析油面最高的工况:此时滑片在最下端,滑动变阻器R接入电路的阻值为0,电路只有定值电阻R0工作,电流达到电流表满偏值0.6A,已知电源电压12V,直接用欧姆定律就能算出R0的阻值。
2. 接着分析油箱无油的工况:此时R全部接入电路,阻值为最大值20Ω,R0和R串联,总电阻为两者之和,再用欧姆定律计算电路电流,就是油量表的最小读数。
3. 然后分析油面为最高一半的工况:滑片在R中点,接入的R阻值为最大阻值的一半也就是10Ω,总电阻为R0+10Ω,代入欧姆定律算出对应电流。
4. 最后判断刻度是否均匀:电路电流的表达式为I=U/(R0+R接入),电流I和滑动变阻器接入的阻值R接入不是正比例关系,而R接入的变化量和油面高度的变化量是线性对应的,因此电流随油面高度的变化不是均匀的,刻度就不均匀。
【解析】
解:
(1) 当油箱内油面高度最高时,R接入电路的阻值为0,电路中只有R0,此时电流满偏I₁=0.6A,
根据欧姆定律I=U/R,可得R₀=U/I₁=12V/0.6A=20Ω;
(2) 当油箱内没有油时,R全部接入电路,R=20Ω,此时R₀与R串联,总电阻R总₁=R₀+R=20Ω+20Ω=40Ω,
电路最小电流I₂=U/R总₁=12V/40Ω=0.3A;
(3) 当滑片在R的中点时,R接入的阻值R'=1/2×20Ω=10Ω,此时总电阻R总₂=R₀+R'=20Ω+10Ω=30Ω,
此时电路电流I₃=U/R总₂=12V/30Ω=0.4A;
(4) 由上述推导可知,油面高度变化量和滑动变阻器接入电阻的变化量成正比,但电路电流与接入电阻不是正比例函数关系,因此油量表的刻度不均匀。
【答案】
20;0.3;0.4;不均匀
【知识点】
欧姆定律应用,串联电路电阻规律,滑动变阻器动态分析
【点评】
本题是结合生活实际的油量表经典模型,将杠杆、滑动变阻器和欧姆定律结合考察,解题核心是抓住不同油面高度下滑动变阻器的接入阻值,利用串联电路规律和欧姆定律分步计算,易错点是忽略电流和电阻的非线性关系,误判刻度为均匀。
【难度系数】
0.7

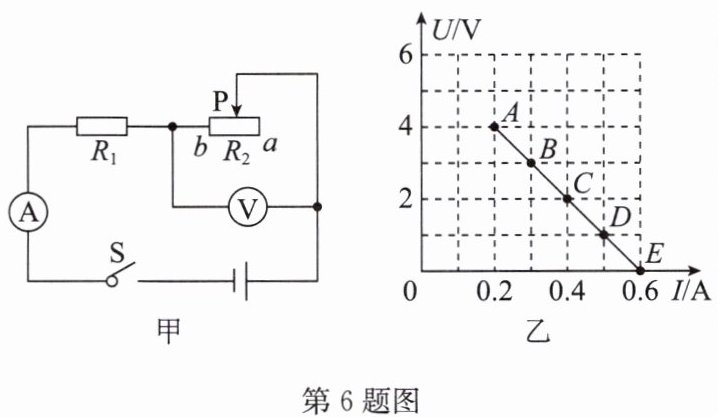

6. 如图所示,电源电压不变,$R_1$为定值电阻.闭合开关S,将滑动变阻器$R_2$的滑片P从a向b移动的过程中,电压表和电流表的示数变化情况如图乙所示,则电源电压为
6
V,$R_1$的阻值为
10
$\Omega$. 当滑动变阻器的滑片P在中点时,两电表的示数对应于乙图中的
B
(填“A”“B”“C”“D”或“E”)点.

答案

6. 6 10 B

解析

【分析】
首先明确电路连接:图甲中定值电阻R₁与滑动变阻器R₂串联,电流表测量电路总电流,电压表测量R₂两端的电压。根据串联电路电压规律,电源电压等于R₁两端电压与R₂两端电压之和,即U = IR₁ + U₂。我们可以选取图乙的两个特殊状态列方程:一是滑动变阻器接入阻值为0时,电压表示数为0,对应E点,此时电源电压全部加在R₁上;二是滑动变阻器接入阻值最大时,对应A点,将该点的电流、电压代入电压关系式,联立两个方程就能解出电源电压和R₁的阻值。之后先算出滑动变阻器的最大阻值,得到滑片在中点时的接入电阻,再根据欧姆定律计算此时电路的电流和R₂两端的电压,对照图乙即可匹配到对应的点。
【解析】
1. 求解电源电压和R₁的阻值:
串联电路总电压等于各部分电路电压之和,因此有U = IR₁ + U₂。
由图乙可知,当电流I₁=0.2A时,R₂两端电压U₂=4V,代入得:
U = 0.2A × R₁ + 4V ①
当滑动变阻器接入电阻为0时,电压表的示数为0,对应E点,此时电路电流I₂=0.6A,电源电压全部作用在R₁上:
U = 0.6A × R₁ ②
联立①②,解得R₁=10Ω,将R₁代入②得电源电压U=0.6A×10Ω=6V。
2. 匹配滑片在中点时的对应点:
滑动变阻器的最大阻值R₂max = U₂/I₁ = 4V/0.2A = 20Ω,滑片在中点时,接入电阻R₂' = 20Ω/2 =10Ω。
此时电路总电阻R总 = R₁ + R₂' =10Ω +10Ω=20Ω,电路电流I' = U/R总 =6V/20Ω=0.3A,R₂两端电压U₂' = I'×R₂' =0.3A×10Ω=3V,对照图乙,电流0.3A、电压3V对应的是B点。
【答案】
6;10;B
【知识点】
串联电路电压规律,欧姆定律应用
【点评】
本题结合串联电路的U-I图像考查欧姆定律的综合应用,核心解题思路是利用电源电压不变的特点列方程求解未知量,后续通过计算滑动变阻器中点状态的电流、电压值匹配图像点,整体逻辑清晰,需要学生熟练掌握串联电路的基本规律和欧姆定律的计算方法。
【难度系数】
0.6
7. 在如图所示的电路中,电源电压不变,闭合开关S后,当滑动变阻器的滑片P向右移动时,电流表、电压表的示数变化情况是(
A


A.电流表的示数变小,电压表的示数不变
B.电流表的示数变大,电压表的示数变小
C.电流表的示数变大,电压表的示数变大
D.电流表的示数不变,电压表的示数不变

答案

7. A

解析

【分析】
解题时首先要理清电路结构:第一步先判断串并联,将电压表等效为断路,可发现定值电阻R₁和滑动变阻器R₂串联,电流表测量串联电路的电流;第二步判断电压表的测量对象,电压表两端直接通过导线连接到电源的两极,因此电压表测量的是电源电压。接下来分析滑片移动的影响:滑片P向右移动时,滑动变阻器接入电路的电阻丝长度变长,接入阻值变大,电路总电阻随之变大。结合欧姆定律,电源电压不变,总电阻变大则电路电流变小,而电源电压本身恒定,因此电压表示数不变,最终对应正确选项。
【解析】
1. 电路结构判断:由题图可知,定值电阻R₁与滑动变阻器R₂串联,电流表测量电路中的总电流,电压表并联在电源两端,测量电源电压。
2. 电阻变化分析:当滑片P向右移动时,滑动变阻器接入电路的有效电阻增大,电路总电阻R总=R₁+R₂随之增大。
3. 电流变化推导:根据欧姆定律I=U/R,电源电压U保持不变,电路总电阻增大,因此电路中的电流I减小,即电流表的示数变小。
4. 电压变化推导:由于电压表始终测量电源电压,电源电压恒定不变,因此电压表的示数保持不变。
综上,电流表示数变小,电压表示数不变,对应选项A。
【答案】
A
【知识点】
串联电路、欧姆定律、电压表使用
【点评】
本题是动态电路的基础题型,易错点是误将电压表判断为测量滑动变阻器两端电压,从而错选其他选项。解题的核心是先准确识别各电表的测量对象,再按“电阻变化→总电流变化→各部分电压变化”的逻辑推导,适合巩固动态电路的基础分析思路。
【难度系数】
0.7
8. 如图所示,电源电压为12V且保持不变,电阻$R_1=20\Omega$,滑动变阻器$R_2$的最大阻值为$30\Omega$,则当滑片P在滑动变阻器上滑动时,电流表、电压表示数的变化范围分别是(
A


A.$0.24∼0.6\mathrm{A}\quad0∼7.2\mathrm{V}$
B.$0.24∼0.6\mathrm{A}\quad4∼12\mathrm{V}$
C.$0.6∼1\mathrm{A}\quad0∼12\mathrm{V}$
D.$0∼0.6\mathrm{A}\quad4∼7.2\mathrm{V}$

答案

8. A

解析

【分析】
首先识别电路连接:定值电阻R₁和滑动变阻器R₂串联,电流表测量整个串联电路的电流,电压表测量滑动变阻器R₂两端的电压。解题时利用欧姆定律,通过取滑动变阻器接入电阻的两个极端值推导电流、电压的极值:1、当滑动变阻器接入电阻最小为0时,总电阻最小,电路电流最大,此时R₂分压为0,电压表示数最小;2、当滑动变阻器接入电阻达到最大值时,总电阻最大,电路电流最小,此时R₂分压最大,电压表示数最大。分别计算出两个极值后,就能得到电流表、电压表的示数变化范围。
【解析】
1. 电路确认:由图可知R₁与R₂串联,电源电压U=12V恒定,电流表测串联电路电流,电压表测R₂两端电压。
2. 计算电流、电压的极值:
当滑片P移动到a端时,R₂接入电路的阻值为0,电路总电阻最小:$R_{\mathrm{总小}}=R_1=20\Omega$
根据欧姆定律,此时电路最大电流:$I_{\mathrm{max}}=\frac{U}{R_{\mathrm{总小}}}=\frac{12\mathrm{V}}{20\Omega}=0.6\mathrm{A}$
此时R₂阻值为0,其两端电压为0,即电压表示数最小值为0V。
当滑片P移动到b端时,R₂接入电路的阻值为最大值30Ω,电路总电阻最大:$R_{\mathrm{总大}}=R_1+R_2=20\Omega+30\Omega=50\Omega$
根据欧姆定律,此时电路最小电流:$I_{\mathrm{min}}=\frac{U}{R_{\mathrm{总大}}}=\frac{12\mathrm{V}}{50\Omega}=0.24\mathrm{A}$
此时R₂两端的最大电压:$U_{2\mathrm{max}}=I_{\mathrm{min}}· R_2=0.24\mathrm{A}×30\Omega=7.2\mathrm{V}$
3. 最终得到:电流表示数变化范围是0.24~0.6A,电压表示数变化范围是0~7.2V,对应选项A。
【答案】A
【知识点】串联电路特点,欧姆定律应用
【点评】本题属于串联电路动态分析的基础题型,核心方法是取滑动变阻器的阻值极值计算对应物理量的范围,易错点是误判电压表测量对象、搞错滑片位置对应的接入电阻大小,明确电表测量目标后按极值法计算即可快速得到结果。
