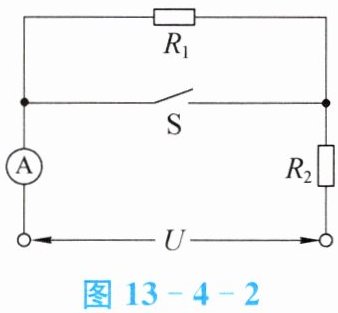

例2 图13-4-2所示的电路中，电压恒定不变，当开关S从断开变为闭合时，电流表的示数变化是（选填“变大”或“变小”）。
解析 当开关S断开时，$R_1$、$R_2$串联，电路中的电阻较大，当电压恒定时，通过电流表的电流较小。而当开关S闭合后，$R_1$被短路，电路中只有$R_2$通过电流，电流表只测$R_2$。所以，当电压恒定时，通过电流表的电流变大。

变大

【分析】要判断电流表的示数变化，需先明确开关断开和闭合时的电路连接方式，再结合欧姆定律比较电流大小。第一步：开关S断开时，R₁与R₂串联，电流表测串联电路的电流；第二步：开关S闭合时，R₁被短路，电路为R₂的简单电路，电流表测R₂的电流；第三步：根据欧姆定律，电压恒定，总电阻越小电流越大，据此判断电流变化。
【解析】当开关S断开时，R₁与R₂串联，电路总电阻为R₁+R₂，根据欧姆定律，电流表的示数I₁=U/(R₁+R₂)；当开关S闭合时，R₁被短路，电路中只有R₂接入，总电阻为R₂，此时电流表的示数I₂=U/R₂；因为R₁+R₂ ＞ R₂，且电源电压U恒定，所以I₂ ＞ I₁，因此电流表的示数变大。
【答案】变大
【知识点】串联电路、欧姆定律、短路
【点评】本题考查电路动态分析，核心是识别开关通断时的电路连接，利用欧姆定律分析电流变化，属于基础电路题，需掌握短路和串联电路的特点。
【难度系数】0.6

1. 将一电流表串联在某电路中电灯的前面或后面时，所测得的电流是（选填“相等”或“不相等”）的。

1. 相等

【分析】
要解决这个问题，需结合电流表的使用规则和串联电路的电流特点思考：电流表测量电流时必须串联在被测电路中，而串联电路的电流路径只有一条，各处电流大小相等，因此不管电流表接在电灯前面还是后面，测得的电流都相同。
【解析】
电流表的使用规则是串联接入被测电路，在串联电路中，电流处处相等，电路中任意位置的电流大小一致。将电流表串联在电灯前面或后面时，测量的都是该串联电路的电流，因此测得的电流相等。
【答案】
相等
【知识点】
串联电路电流规律、电流表的使用
【点评】
本题考查串联电路的电流特点，属于初中电学基础题，只要掌握“串联电路各处电流相等”的规律即可解答，难度较低。
【难度系数】
0.8

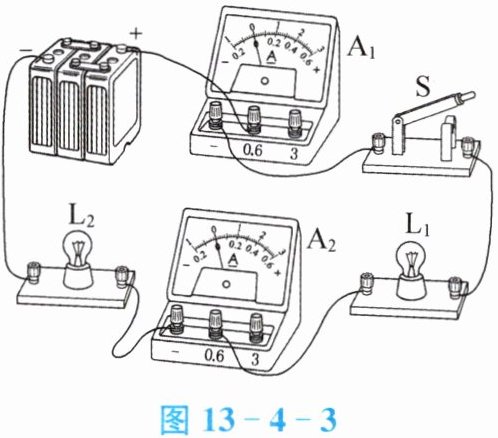

2. 如图所示，当开关闭合后，电流表$\mathrm{A}_1$的示数为0.3 A，通过灯$\mathrm{L}_1$的电流为A，电流表$\mathrm{A}_2$的示数为A。

2. 0.3 0.3

【分析】首先观察实物电路，判断灯$\mathrm{L}_1$与$\mathrm{L}_2$的连接方式为串联；串联电路的核心特点是电流处处相等，电流表$\mathrm{A}_1$和$\mathrm{A}_2$均串联在电路中，测量的是电路中的电流。已知电流表$\mathrm{A}_1$的示数为0.3A，根据串联电路电流规律，即可得出通过$\mathrm{L}_1$的电流和电流表$\mathrm{A}_2$的示数。
【解析】由实物图可知，灯$\mathrm{L}_1$和$\mathrm{L}_2$串联，串联电路中各处电流相等。电流表$\mathrm{A}_1$测电路中的电流，其示数为0.3A，因此通过灯$\mathrm{L}_1$的电流等于电路电流，即0.3A；电流表$\mathrm{A}_2$也测电路中的电流，所以其示数也为0.3A。
【答案】0.3；0.3
【知识点】串联电路电流规律；电流表的使用
【点评】本题考查串联电路的电流规律，属于基础电路题，重点是正确判断电路连接方式和电流表的测量对象，难度较低。
【难度系数】0.8

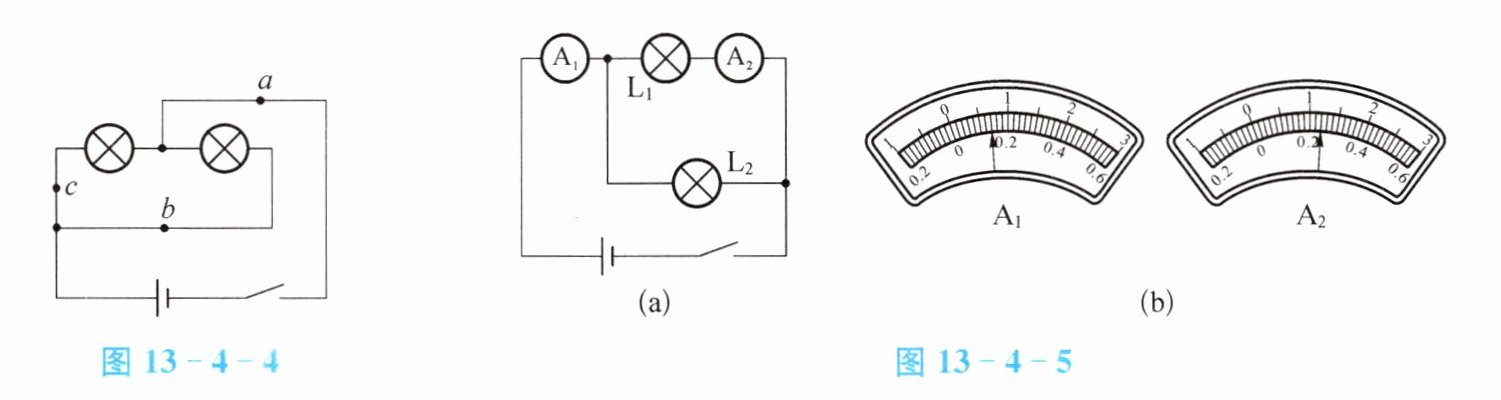

3. 图13-4-4中，若在电路a、b两处接入电流表，闭合开关后，其示数分别是2.3 A、1.6 A，则电流表接在c处时，其示数应为 A。

3. 0.7

【分析】首先观察电路，图13-4-4中两个灯泡为并联连接，a点位于干路，电流表接在a处测量干路总电流；b点和c点分别在两条支路上，电流表接在b处测量一条支路的电流，接在c处测量另一条支路的电流。根据并联电路的电流规律：干路电流等于各支路电流之和，因此某一支路的电流等于干路电流减去另一支路的电流，据此可计算c处的电流。
【解析】由电路可知，两灯泡并联，a处电流表测干路电流，即干路电流$I=2.3\ \mathrm{A}$；b处电流表测其中一条支路的电流$I_1=1.6\ \mathrm{A}$。根据并联电路电流规律$I=I_1+I_2$，可得c处（另一条支路）的电流$I_2=I - I_1=2.3\ \mathrm{A} -1.6\ \mathrm{A}=0.7\ \mathrm{A}$。
【答案】0.7
【知识点】并联电路电流规律，电流表的使用
【点评】本题考查并联电路的电流特点，解题关键是明确各电流表测量的电路部分，属于基础应用类题目，难度适中。
【难度系数】0.5
