3.工作和生活中,手机已成为人们常用的工具。如图所示的某国产智能手机的电池电压最接近 ()

A.3.7 V
B.0.2 V
C.220 V
D.380 V

3.A

【分析】要选出手机电池的电压，需先明确生活中各类常见的电压值，再逐一排除不符合实际的选项：家庭电路电压为220V，工业动力电压为380V，这两个电压都远高于手机电池电压；0.2V电压过低，远低于干电池的1.5V，也不符合；而手机锂电池的标准电压约为3.7V，因此可确定答案。
【解析】对各选项分析如下：
A选项：手机锂电池的额定电压通常为3.7V，符合实际情况，正确；
B选项：0.2V电压极低，远小于一节干电池的电压（1.5V），不可能是手机电池电压，错误；
C选项：220V是家庭电路的电压，手机电池无法承受这么高的电压，错误；
D选项：380V是工业动力电路的电压，与手机电池电压差距极大，错误。
【答案】A
【知识点】常见电压值、电压的应用
【点评】本题考查生活中常见电压的识记，属于物理基础常识题，难度较低，需要学生牢记常见的电压数值。
【难度系数】0.7

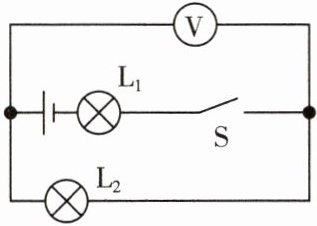

4.如图所示电路中,当开关S闭合时,下列关于电压表在电路中的作用说法正确的是 ()


A.电压表测 $ L_1 $ 两端的电压
B.电压表测 $ L_2 $ 两端的电压
C.电压表测 $ L_1 $ 和 $ L_2 $ 两端的电压
D.电压表测 $ L_1 $ 和电源两端的电压

4.B

【分析】要确定电压表测量的电压对象，需依据电压表的使用规则：电压表需并联在被测电路两端，即电压表的两个接线柱通过导线连接在被测用电器的两端，与被测用电器并联。首先分析电路结构：开关S闭合后，L₁和L₂串联；再观察电压表的连接，其两端分别对应L₂的两个接线柱，因此电压表并联在L₂两端，以此判断测量对象。
【解析】当开关S闭合时，电路为L₁与L₂的串联电路。根据电压表的使用要求，电压表并联在被测电路两端：电压表的两个接线柱分别连接到L₂的两端，因此电压表测量的是L₂两端的电压。逐一分析选项：A选项错误，电压表未并联在L₁两端；B选项正确，符合上述分析；C选项错误，电压表未同时并联在L₁和L₂两端；D选项错误，电压表未测量L₁和电源两端的总电压。
【答案】B
【知识点】电压表的使用、串联电路
【点评】本题是基础题型，核心考查电压表测量对象的判断，关键在于掌握“电压表并联在被测电路两端”的规则，需准确分析电压表与用电器的连接关系。
【难度系数】0.7

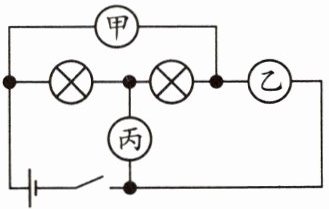

5.(双选)如图所示电路中,闭合开关,两个灯泡都发光,各电表都有示数,下列判断正确的是 ()


A.甲、乙是电流表,丙是电压表
B.甲、丙是电流表,乙是电压表
C.甲、乙是电压表,丙是电流表
D.甲、丙是电压表,乙是电流表

5.BD

【分析】
要判断电表类型，需明确：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。闭合开关后两灯都发光，说明电路为通路，需结合各选项分析电流路径，判断是否满足两灯都发光且电表有示数的条件。
首先分析选项B：甲、丙是电流表，乙是电压表。此时甲、丙相当于导线，乙相当于开路，电流从电源正极流出分为两条支路，分别经左侧灯泡、右侧灯泡后汇合，经丙电流表回到负极，两灯并联，均发光，各电表有示数，符合要求。
再分析选项D：甲、丙是电压表，乙是电流表。此时甲、丙相当于开路，乙相当于导线，电流从电源正极依次经左侧灯泡、右侧灯泡、乙电流表回到负极，两灯串联，均发光，各电表有示数，符合要求。
选项A中丙为电压表，右侧灯泡支路断开，仅左侧灯发光；选项C中甲、乙为电压表，左侧灯泡支路断开，仅右侧灯发光，均不符合两灯都发光的条件。
【解析】
根据电流表串联、电压表并联的特点，逐一分析选项：
1. 选项A：甲、乙是电流表，丙是电压表。丙为电压表相当于开路，右侧灯泡所在支路断开，仅左侧灯泡发光，不满足“两个灯泡都发光”，错误。
2. 选项B：甲、丙是电流表，乙是电压表。甲、丙为电流表相当于导线，乙为电压表相当于开路，两灯并联：电流路径为电源正极→左侧灯泡→丙电流表→负极；电源正极→甲电流表→右侧灯泡→丙电流表→负极，两灯都发光，各电表有示数，正确。
3. 选项C：甲、乙是电压表，丙是电流表。甲、乙为电压表相当于开路，左侧灯泡所在支路断开，仅右侧灯泡发光，不满足条件，错误。
4. 选项D：甲、丙是电压表，乙是电流表。甲、丙为电压表相当于开路，乙为电流表相当于导线，两灯串联：电流路径为电源正极→左侧灯泡→右侧灯泡→乙电流表→负极，两灯都发光，各电表有示数，正确。
【答案】
BD
【知识点】
电流表与电压表的使用、串并联电路判断
【点评】
本题考查电表的使用规则及电路分析，核心是明确电流表、电压表的作用，通过电流路径判断电路连接方式，是电路部分的基础题型，需熟练掌握电表特点与电路分析方法。
【难度系数】
0.5

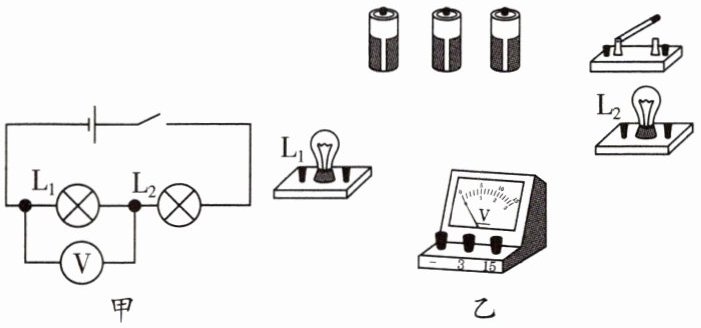

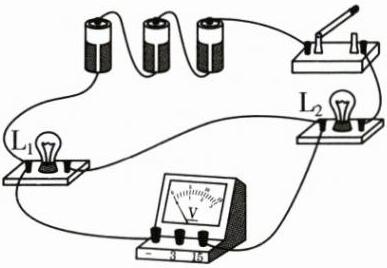

6.请根据图甲所示的电路图,用笔画线表示导线,将图乙中的实物连接起来。

6.

【分析】首先观察图甲的电路图，可知电路为L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压。连接实物时，需遵循串联电路的连接顺序，先将电源、开关、L₂、L₁依次串联成一条完整的通路，再将电压表并联在L₁的两端，且注意电压表的正负接线柱要正确连接（电流从正接线柱流入，负接线柱流出）。
【解析】连接步骤：1. 将三节电池串联（正极接负极）组成电源；2. 从电源正极出发，连接开关的一个接线柱，开关的另一个接线柱连接L₂的一个接线柱；3. L₂的另一个接线柱连接L₁的一个接线柱；4. L₁的另一个接线柱连接电源负极，完成串联电路；5. 电压表选用0~15V量程，将电压表正接线柱接L₁靠近L₂的接线柱，负接线柱接L₁靠近电源负极的接线柱，完成电压表并联。
【答案】
【知识点】串联电路连接、电压表的使用
【点评】本题考查根据电路图连接实物电路，需掌握串联电路的连接方法和电压表的正确使用规则，属于电学基础操作类题目。
【难度系数】0.7

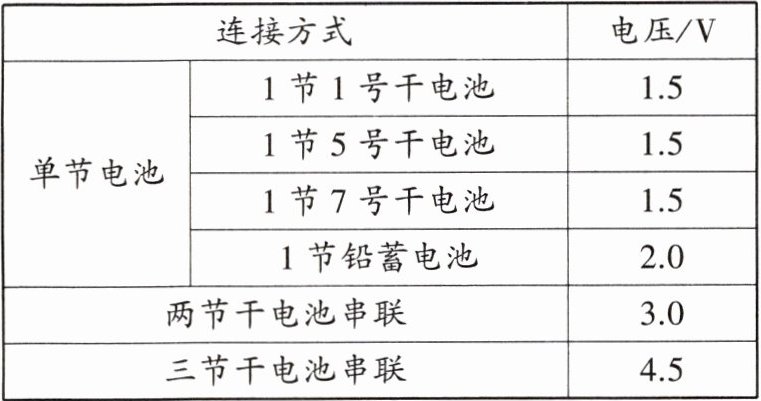

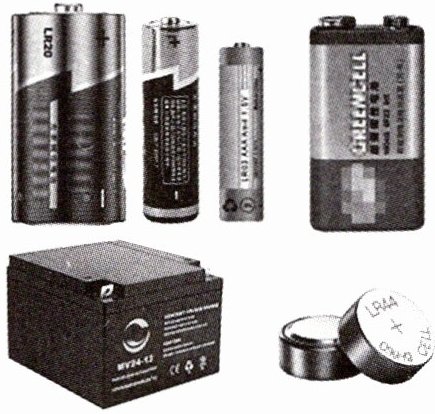

1.如图所示,电池有很多种类型,它们的电压有何特点?某同学利用电压表,对不同类型电池电压的特点进行了探究,实验的结果如下表所示。


| 连接方式 | 电压/V |
| --- | --- |
| 单节电池 | 1节1号干电池 | 1.5 |
| | 1节5号干电池 | 1.5 |
| | 1节7号干电池 | 1.5 |
| | 1节铅蓄电池 | 2.0 |
| 两节干电池串联 | | 3.0 |
| 三节干电池串联 | | 4.5 |
从表中记录的实验结果可以看出:
(1)不同型号的干电池电压。
(2)不同类型的电池电压。
(3)串联电池组的总电压等于。

1.(1)相同
(2)不同
(3)每节电池电压之和

【分析】
这道题需通过分析表格中的实验数据总结电池电压的特点：先对比不同型号干电池的电压，再对比不同类型电池的电压，最后分析串联电池组的总电压，从而得出对应结论。
【解析】
(1) 观察表格中“单节电池”栏，1号、5号、7号干电池的电压均为1.5V，因此不同型号的干电池电压相同。
(2) 对比单节干电池（1.5V）和单节铅蓄电池（2.0V），可知不同类型的电池电压不同。
(3) 两节干电池串联总电压为1.5V+1.5V=3.0V，三节干电池串联总电压为1.5V×3=4.5V，因此串联电池组的总电压等于每节电池电压之和。
【答案】
(1)相同；(2)不同；(3)每节电池电压之和
【知识点】
电池电压特点、串联电池组电压规律
【点评】
本题通过实验数据探究电池电压的基本特点，属于基础概念题，考查学生对电池电压及串联电池组电压规律的理解，难度较低。
【难度系数】
0.8

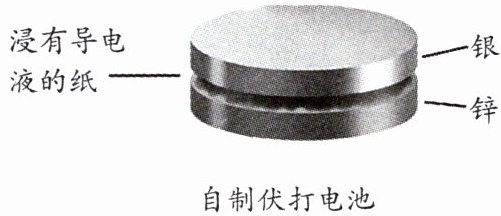

2.爱好科技的小华对最早的电池——伏打电池产生了浓厚的兴趣。通过上网查资
料,他了解伏打电池的结构后,决定亲自动手制作。如图是他制作出来的电池,银片和锌片分别是电池的两极。请你帮他设计实验判断该电池的正极是银片还是锌片。

自制伏打电池
实验器材: 。
实验步骤: 。
实验结论: 。

2.实验器材:电压表和导线。
实验步骤:将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触。
实验结论:若电压表指针正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极;若电压表反向偏转,说明锌片是伏打电池的正极。

【分析】要判断自制电池的正负极，可利用电压表的使用规则：电压表工作时，电流需从正接线柱流入、负接线柱流出，此时指针正向偏转；若电流方向相反，指针会反向偏转。因此选择电压表和导线，通过连接电池两极观察电压表指针的偏转方向，就能判断出电池的正负极。
【解析】实验器材：电压表和导线。
实验步骤：将电压表的正接线柱与银片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，观察电压表指针的偏转方向。
实验结论：若电压表指针正向偏转，说明电流从银片流入电压表正接线柱，即银片是伏打电池的正极；若电压表指针反向偏转，说明电流从锌片流入电压表正接线柱，即锌片是伏打电池的正极。
【答案】实验器材:电压表和导线。实验步骤:将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触。实验结论:若电压表指针正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极;若电压表反向偏转,说明锌片是伏打电池的正极。
【知识点】电压表使用；电池正负极判断
【点评】本题考查电池正负极的判断方法，利用电压表的工作原理设计实验，是基础的电学实验题，注重对实验设计思路的考查。
【难度系数】0.6
