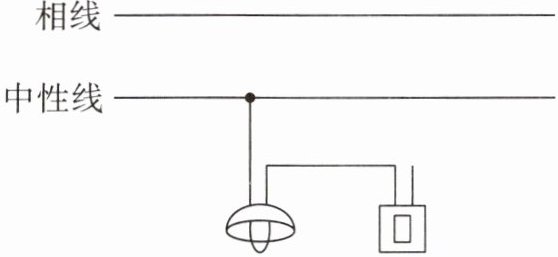

6.（2025·云南中考）用笔画线表示导线将如图所示的电路连接完整。
答案
如图所示

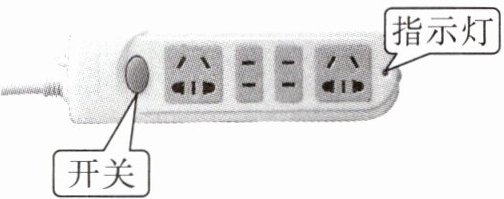

7.(2024·山东聊城中考)右图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是(
A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，试电笔的氖管都会发光
C.若插线板电线的绝缘皮破损，则此插线板仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
D
)A.插线板上指示灯和插孔是串联关系
B.开关闭合时用测电笔接触任一插孔，试电笔的氖管都会发光
C.若插线板电线的绝缘皮破损，则此插线板仍能安全使用
D.插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
答案
7. D

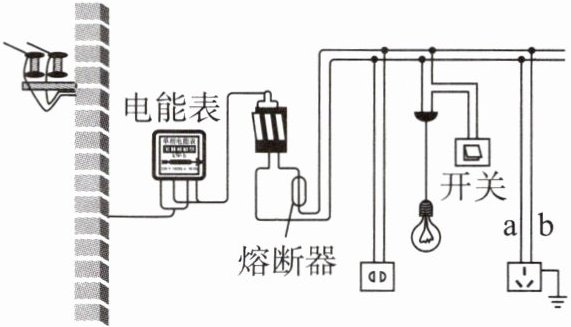

8. 右图是比较简单的家庭电路示意图。关于家庭电路，下列说法正确的是(
A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.熔断器内的保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡的位置可以互换
D.连接三孔插座的导线中，a导线是中性线，b导线是相线
D
)A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.熔断器内的保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡的位置可以互换
D.连接三孔插座的导线中，a导线是中性线，b导线是相线
答案
8. D

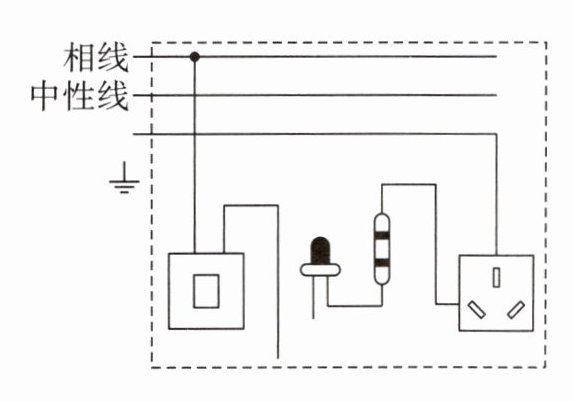

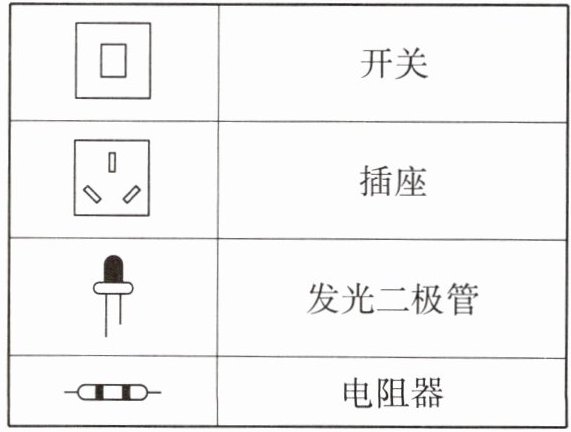

9.(2024·甘肃兰州中考)小明在使用插线板时发现:插线板上的开关断开时,指示灯不发光,插座断电;开关闭合时指示灯发光,插座通电;如果指示灯损坏,开关闭合时插座仍然可以通电。如图所示,虚线框内为插线板内部电路的简化示意图,请按上述要求用笔画线表示导线将插线板内部电路中的缺失部分补画完整。
答案
如图所示
