2026年同步测控优化设计九年级物理全一册人教版第163页答案

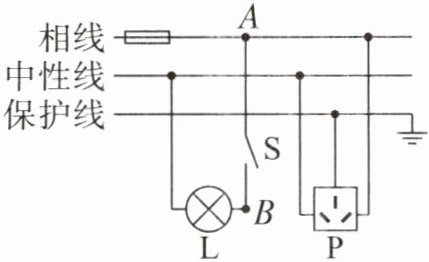

跟踪训练3（2024·内蒙古中考）右图是某家庭电路的一部分，下列说法正确的是(
C
)

A.相线与保护线之间的电压是 380 V
B.灯泡 L 和开关 S 的位置可以互换
C.断开开关 S 后，用测电笔检测 A 点时氖管会发光
D.洗衣机接入三孔插座 P 后，其外壳与中性线相连

答案

3. C 解析 相线与保护线之间的电压是 220 V，A错误。控制灯泡的开关要连接在相线和灯泡之间，灯泡 L 和开关 S 的位置不可以互换，B错误。A 点是相线上的一点，用测电笔接触 A 点时，氖管会发光，C正确。洗衣机接入三孔插座能使洗衣机金属外壳接地，防止由于洗衣机的外壳带电而使人发生触电事故，D错误。

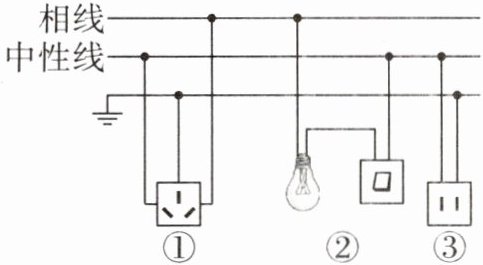

1.(2024·天津中考)右图为部分家庭电路示意图，其中连接正确的是(
A
)

A.①
B.②
C.①③
D.②③

答案

1. A

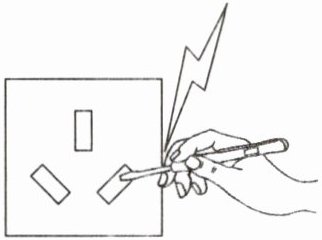

2. 如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是(
C
)

A.笔尖插入插座
B.笔尖接触相线
C.手接触笔尖金属体
D.手接触笔尾金属笔卡

答案

2. C
3. (2024·新疆中考)小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是(
C
)

A.63 mA
B.630 mA
C.63 A
D.630 A

答案

3. C
4. 右图为三脚插头，在插头的外壳标有10 A的字样。以下说法正确的是( )

A.插头接入电路后，b与c两插脚间的电压为0
B.塑料外壳上的10 A，是插头的最小工作电流
C.插脚a接地后，能防止用电器漏电发生的触电事故
D.插头的外壳是用半导体材料制作的

答案

C

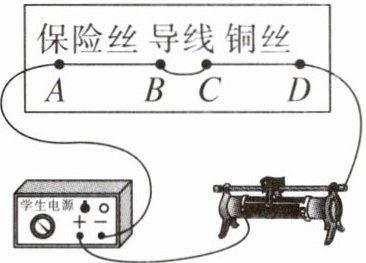

5.长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是(
B
)

A.保险丝的电阻比铜丝的大
B.通过保险丝的电流比铜丝的大
C.电流通过保险丝产生的热量比铜丝的多
D.为了用电安全，禁止用铜丝代替保险丝

答案

5. B
