第3节 跨学科实践:为家庭电路做设计
项目主题 为家庭电路做设计 活动时间 年 月 日
活动地点 参加人员
项目简介
【知识准备】
1. 在家庭电路中,家用电器的总功率等于各用电器的功率,即 $ P_{总}= $。根据电功率和电流、电压的关系式 $ P=UI $,可以得到 $ I= $;家庭电路中的电压 $ U=220\ \mathrm{V} $一定,所以家用电器总功率越大,电路中的电流 $ I $就。根据家用电器的使用环境,设计家庭电路的分支回路,一定注意不要让总电流超过家里供电线路允许的,并根据分支回路的总电流选择合适的空气开关和漏电保护器。
2. 若家中用电器比较多,则家庭电路可设计若干插座分支回路、分支回路和大功率用电器(如空调)分支回路等。
3. 一般情况下,照明分支回路要安装,插座分支回路要安装和,空调单独另成一条分支回路,要安装。有时也将卫生间、厨房等房间的插座另成回路,且加装。
4. 在选择导线时,总功率大的分支回路要选择(选择“细”或“粗”)一些的导线,可根据分支回路的总功率计算总电流,根据总电流参考导线的安全载流量来选择导线。
5. 安全用电的原则:(1)尽量不同时使用多个用电器;(2)不接触,不靠近;(3)更换灯泡、搬动用电器前应电源开关;(4)不弄湿用电器,不损坏;(5)保险装置、插座、导线、家用电器等达到使用寿命时应及时。
【项目实施】
1. 调查家庭用电需求
调查并记录目前家中主要用电器的使用情况,阅读各个用电器的铭牌或说明书,并把用电器的功率记录在表1中。

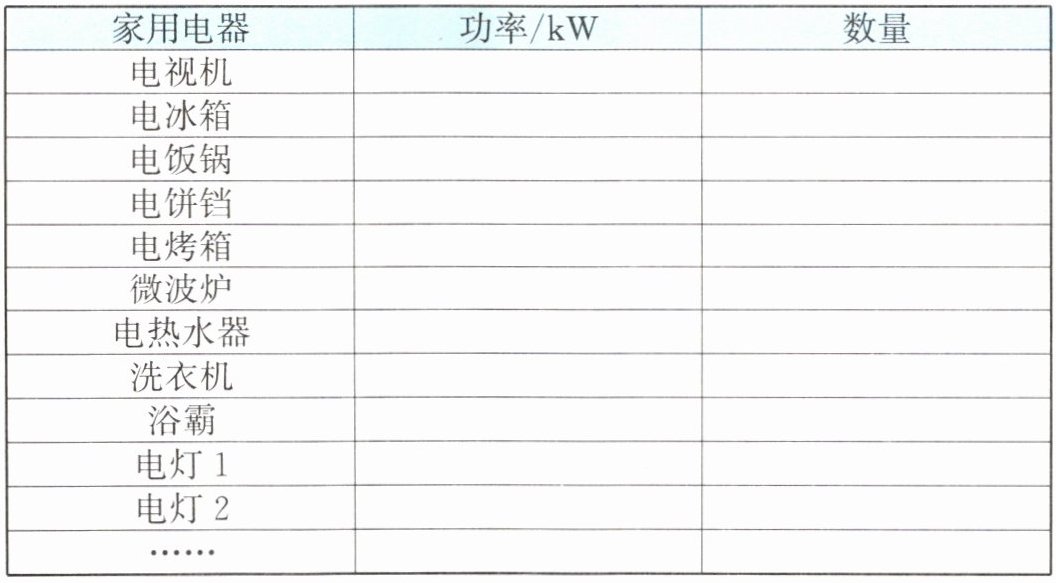

表1 用电器调查细目表

续表
项目简介
2. 合理规划配电分支回路
请根据实际用电需求,结合家用电器的使用环境,设计家庭电路的分支回路或为家庭电路优化提出方案与建议。

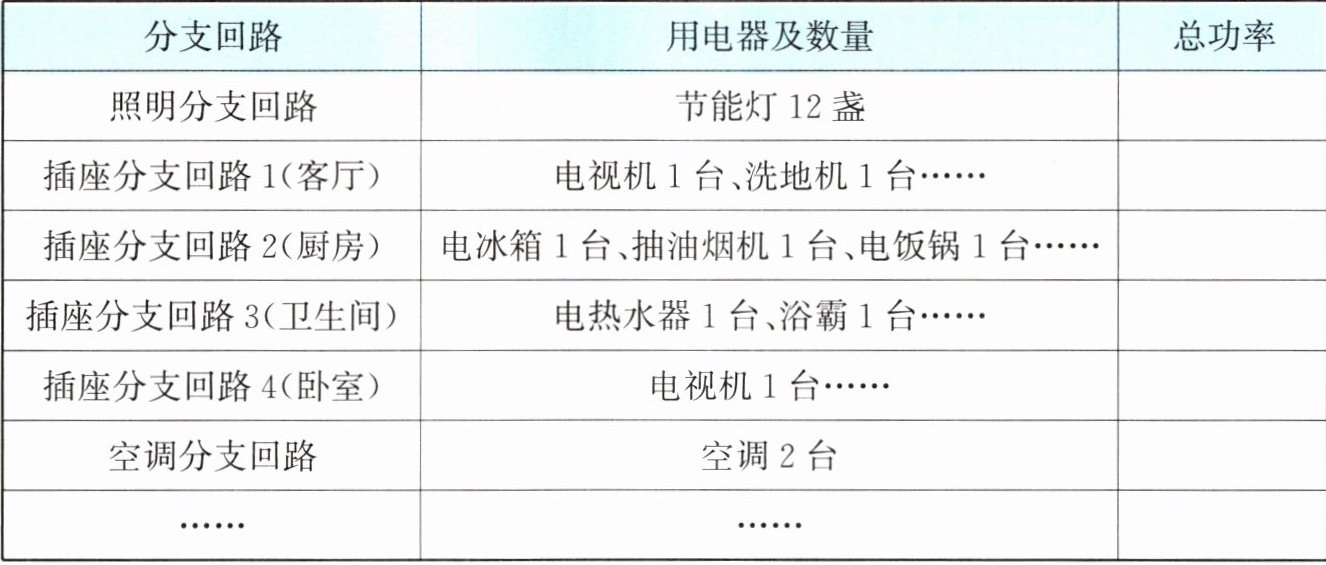

形式一:分支回路设计表

形式二:参考教材,设计家庭电路配电示意图
形式三:户型电路设计示意图
3. 对设计方案进行交流与评估
完成设计方案后,进行展示与交流,并对方案的可行性和安全性进行评估。结合家中用电器的调查和使用情况,尝试分析家庭用电安全隐患,总结生活中的安全用电原则。

1. 之和 $P_1+P_2+\dots+P_n$ $\dfrac{P}{U}$ 越大 安全值 额定电流
2. 照明
3. 空气开关 空气开关 漏电保护器 空气开关 漏电保护器
4. 粗
5. (1)大功率 (2)低压带电体 高压带电体 (3)断开 (4)绝缘层 (5)更换
1. 据实填写
2. 根据调查情况据实设计
