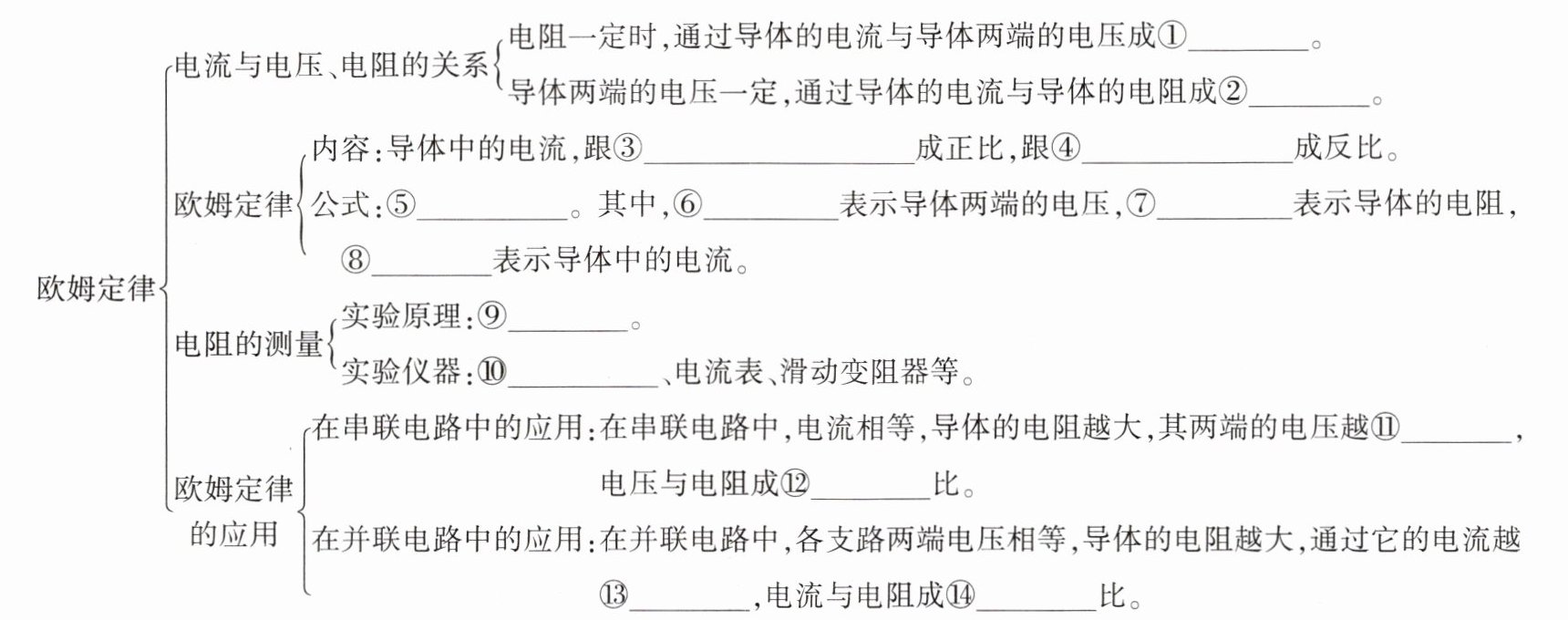

全章学习要点网络
欧姆定律
电流与电压、电阻的关系
{
电阻一定时,通过导体的电流与导体两端的电压成①
导体两端的电压一定,通过导体的电流与导体的电阻成②
}
欧姆定律
{
内容:导体中的电流,跟③
公式:⑤
⑧
}
电阻的测量
{
实验原理:⑨
实验仪器:⑩
}
欧姆定律的应用
{
在串联电路中的应用:在串联电路中,电流相等,导体的电阻越大,其两端的电压越⑪
电压与电阻成⑫
在并联电路中的应用:在并联电路中,各支路两端电压相等,导体的电阻越大,通过它的电流越
⑬
}
欧姆定律
电流与电压、电阻的关系
{
电阻一定时,通过导体的电流与导体两端的电压成①
正比
。导体两端的电压一定,通过导体的电流与导体的电阻成②
反比
。}
欧姆定律
{
内容:导体中的电流,跟③
导体两端的电压
成正比,跟④导体的电阻
成反比。公式:⑤
$I=\frac{U}{R}$
。其中,⑥$U$
表示导体两端的电压,⑦$R$
表示导体的电阻,⑧
$I$
表示导体中的电流。}
电阻的测量
{
实验原理:⑨
$R=\frac{U}{I}$
。 实验仪器:⑩
电压表
、电流表、滑动变阻器等。}
欧姆定律的应用
{
在串联电路中的应用:在串联电路中,电流相等,导体的电阻越大,其两端的电压越⑪
大
,电压与电阻成⑫
正
比。在并联电路中的应用:在并联电路中,各支路两端电压相等,导体的电阻越大,通过它的电流越
⑬
小
,电流与电阻成⑭反
比。}
答案
1. 正比
2. 反比
3. 导体两端的电压
4. 导体的电阻
5. $I=\frac{U}{R}$
6. $U$
7. $R$
8. $I$
9. $R=\frac{U}{I}$
10. 电压表
11. 大
12. 正
13. 小
14. 反
2. 反比
3. 导体两端的电压
4. 导体的电阻
5. $I=\frac{U}{R}$
6. $U$
7. $R$
8. $I$
9. $R=\frac{U}{I}$
10. 电压表
11. 大
12. 正
13. 小
14. 反
1. (★★★)在“探究电压一定时电流与电阻的关系”的实验中,小强选用了4 Ω、8 Ω、10 Ω、20 Ω四个定值电阻,电源电压恒为3 V。

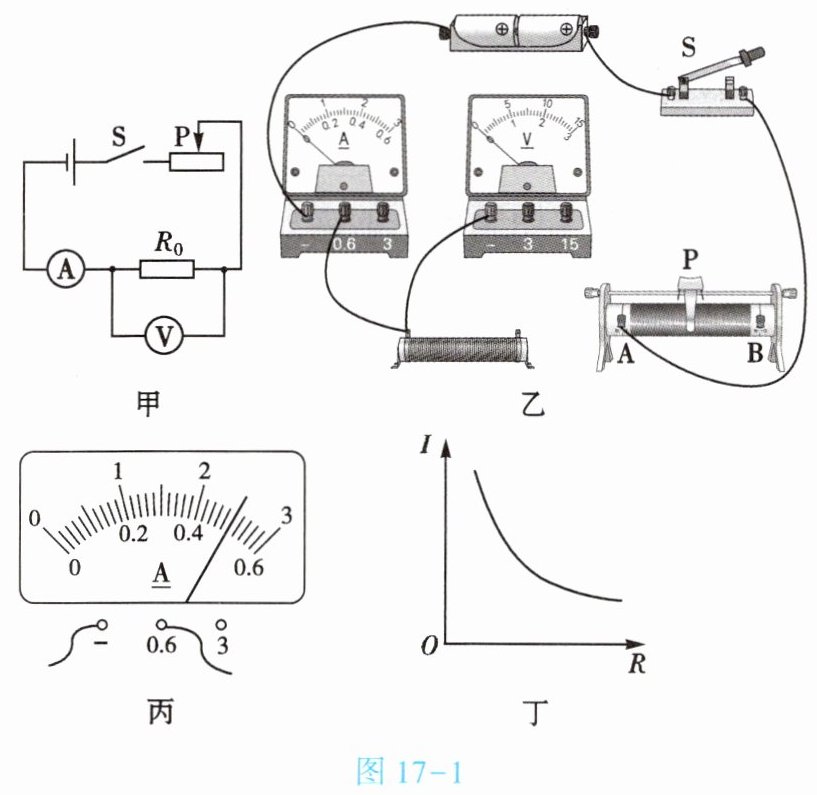

(1)请按图17-1甲所示的电路图,将图17-1乙的实物图连接完整。
(2)闭合开关试触时,发现电流表无示数,移动滑动变阻器的滑片P,电压表示数始终接近电源电压,造成这一现象的原因可能是
(3)排除电路故障后,闭合开关S,移动滑片P,当选用4 Ω的定值电阻时,电流表示数如图17-1丙所示,记为
“B”)接线柱移动,使电压表的示数

(4)根据实验数据,小强作出了如图17-1丁所示的I-R图像,由于此图线为曲线,小强认为不便直观判断I与R的定量关系,于是对图像中的坐标进行了巧妙变换,从而直观地判断出了I与R的关系。你认为小强的改进方法是
(1)请按图17-1甲所示的电路图,将图17-1乙的实物图连接完整。
(2)闭合开关试触时,发现电流表无示数,移动滑动变阻器的滑片P,电压表示数始终接近电源电压,造成这一现象的原因可能是
定值电阻断路
。(3)排除电路故障后,闭合开关S,移动滑片P,当选用4 Ω的定值电阻时,电流表示数如图17-1丙所示,记为
0.50
A;以后每更换一个电阻更大的定值电阻,闭合开关S,应将滑动变阻器的滑片P向B
(填“A”或“B”)接线柱移动,使电压表的示数
保持不变
,同时记下对应的电流值。(4)根据实验数据,小强作出了如图17-1丁所示的I-R图像,由于此图线为曲线,小强认为不便直观判断I与R的定量关系,于是对图像中的坐标进行了巧妙变换,从而直观地判断出了I与R的关系。你认为小强的改进方法是
作出$I-\dfrac{1}{R}$图像
。答案

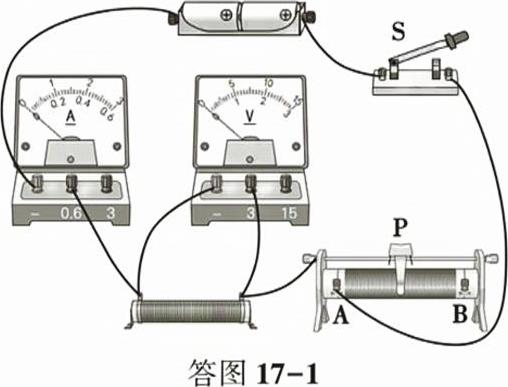

1. (1) 如答图17-1所示
(2) 定值电阻断路
(3) 0.50 B 保持不变
(4) 作出$I-\dfrac{1}{R}$图像
