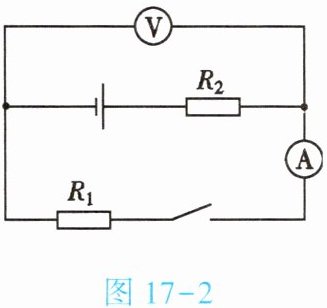

2.(★★)如图17-2所示的电路图中，一个电阻器的电阻$R_2=3\ \Omega$。闭合开关后，电压表的示数为6 V，电流表的示数为1 A，则另一个电阻器的电阻$R_1=$$\Omega$，电源电压为V；如果断开开关，电压表的示数是V。

2. 6 9 9

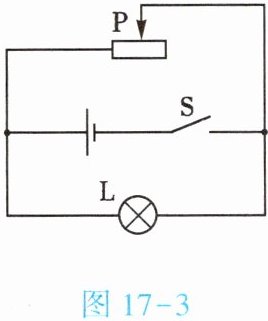

3.(★★★)(双选)如图17-3所示，电源电压为3 V且保持不变，滑动变阻器标有“1 A 15 Ω”的字样。当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4 A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是(忽略温度对灯泡电阻的影响) 【 】


A.向左移动滑动变阻器的滑片P时，灯泡变亮
B.滑片P在最右端时通过干路的电流是0.6 A
C.滑动变阻器接入电路中的电阻变化范围是5~15 Ω
D.电路总电阻的最大值为5 Ω

BD

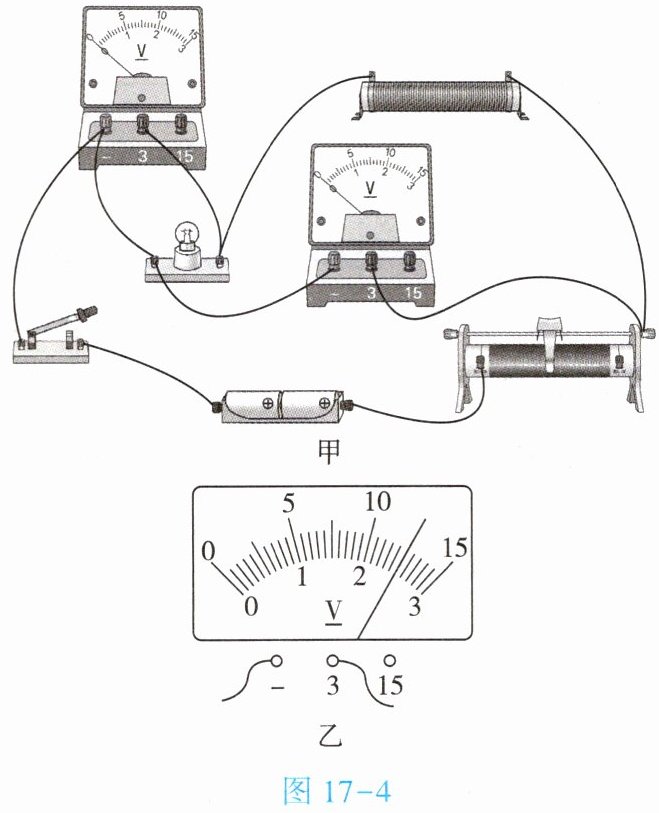

4. (★★★)(2025·绵阳)小灯泡工作时的电阻会随着温度升高而增大。某小灯泡正常发光时的电压为2.0 V,为测量其正常发光时的电阻,某同学用两节干电池、两个电压表、滑动变阻器和电阻为1.0 Ω的定值电阻等器材,连接成如图17-4甲所示的电路进行实验。

(1)正确连接电路,闭合开关前,应将滑动变阻器的滑片滑到最(填“左”或“右”)端。
(2)闭合开关,调节滑动变阻器,发现灯泡始终不亮,两个电压表示数相等且不为零,若电路中只有一处故障,则故障可能是。
(3)排除故障后,闭合开关,调节滑动变阻器,使一个电压表的示数达到2.0 V,另一个电压表的示数如图17-4乙所示,则小灯泡正常发光时的电阻为 Ω。

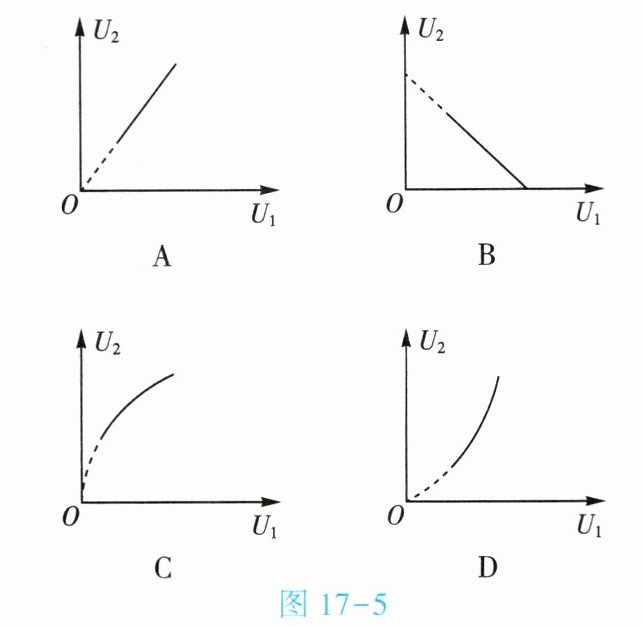

(4)将直接与灯泡并联的电压表示数记为$U_1$,另一电压表示数记为$U_2$,在滑动变阻器的滑片从最右端向最左端滑动的过程中,$U_2$与$U_1$的变化关系图像可能是图17-5中的(填字母)。

4. (1) 右 (2) 灯泡断路 (3) 4 (4) C
