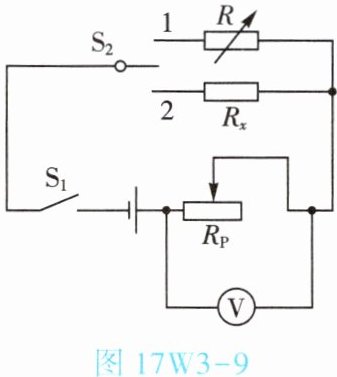

7. (★★★)(2025·北京)某同学利用滑动变阻器(电阻为$R_P$)、电阻箱(电阻为$R$)、电压表、电压恒定的电源、开关等器材设计了测量待测电阻器的电阻$R_x$的实验电路,如图17W3-9所示。
(1)请补充主要实验步骤:
①按电路图连接电路,将滑动变阻器连入电路中的电阻调到最大。
②闭合$S_1$,，记录电压表的示数$U$。
③闭合$S_1$,，使电压表的示数仍为$U$。
④记录电阻箱的电阻$R'$。
(2)待测电阻器的电阻$R_x=$(用测量量表示)。
(1)请补充主要实验步骤:
①按电路图连接电路,将滑动变阻器连入电路中的电阻调到最大。
②闭合$S_1$,，记录电压表的示数$U$。
③闭合$S_1$,，使电压表的示数仍为$U$。
④记录电阻箱的电阻$R'$。
(2)待测电阻器的电阻$R_x=$(用测量量表示)。
答案
解：
(1) ② 将S₂拨到2，调节滑动变阻器的滑片至某一合适位置
③ 保持滑动变阻器的滑片位置不变，将S₂拨到1，调节电阻箱接入电路的阻值
(2) $R'$
(1) ② 将S₂拨到2，调节滑动变阻器的滑片至某一合适位置
③ 保持滑动变阻器的滑片位置不变，将S₂拨到1，调节电阻箱接入电路的阻值
(2) $R'$
