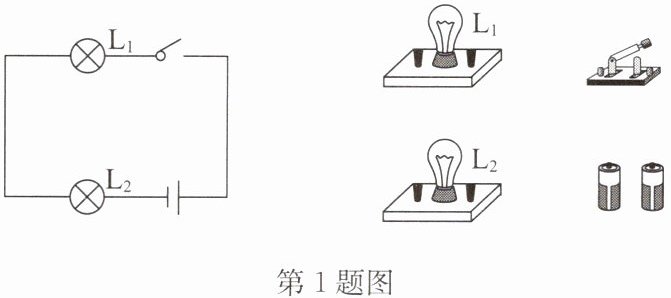

1. 根据电路图连接实物图，导线不能交叉. 第1题图

1.

【分析】首先观察电路图，该电路为串联电路，电流路径是：电源正极→开关→灯泡L₁→灯泡L₂→电源负极。连接实物图时，需按照电流的顺序依次连接各元件，确保导线不交叉，将实物元件按串联的方式对应接入，保证形成完整的闭合回路。
【解析】根据电路图的串联连接要求，从电源正极出发，依次连接开关、灯泡L₁、灯泡L₂，最后连接到电源负极，连接过程中导线不交叉，形成与电路图一致的串联电路，连接结果如参考答案所示。
【答案】
【知识点】串联电路连接、实物电路连接
【点评】本题考查串联电路的实物连接，属于电路基础操作题，需掌握串联电路的电流路径，按顺序连接元件即可完成，难度较低。
【难度系数】0.7

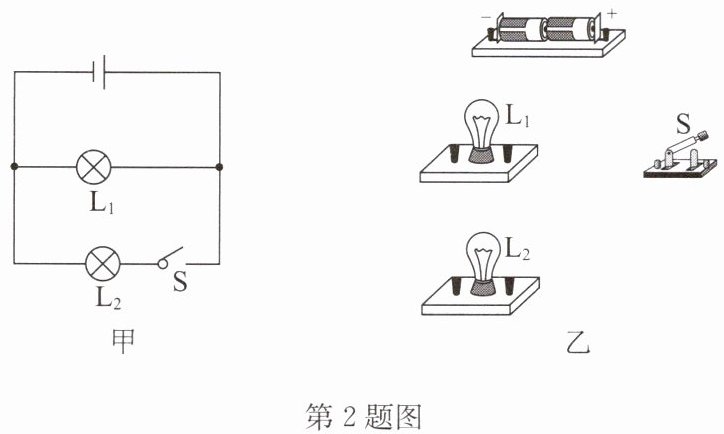

2.按照如图甲所示的电路图完成图乙中实物图的连接，导线不能交叉。

2.

【分析】
首先观察图甲的电路图，可知L₁与L₂为并联关系，开关S仅控制L₂所在的支路。连接实物图时，需遵循“先确定电源，再按支路连接”的思路：先明确电源正负极，再将L₁直接并联在电源两端，将开关S与L₂串联后，再把该串联支路并联在电源两端，连接时要保证导线不交叉，元件接线柱连接正确。
【解析】

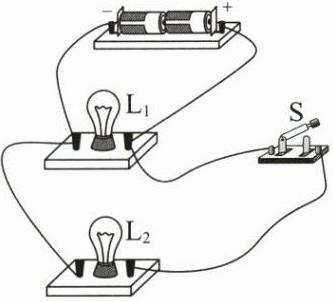

连接步骤：
1. 从电源正极引出导线，连接到开关S的一个接线柱；
2. 将开关S的另一个接线柱与L₂的一个接线柱相连；
3. 把L₂的另一个接线柱与电源负极相连，完成L₂与开关S的支路连接；
4. 再将L₁的一个接线柱接电源正极，L₁的另一个接线柱接电源负极，使L₁直接并联在电源两端，最终形成符合图甲要求的并联电路，且导线无交叉。
【答案】

【知识点】
并联电路连接，实物电路连接
【点评】
本题考查根据并联电路图连接实物电路，需准确对应电路图中元件的连接方式，是初中电路基础操作的常见题型，重点考查学生的电路识图与动手连接能力。
【难度系数】
0.6

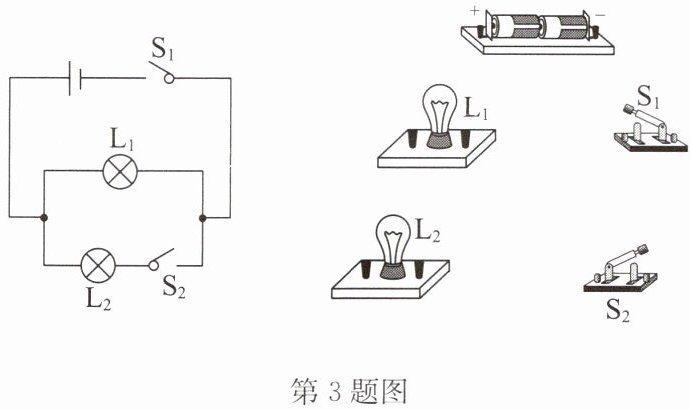

3.请根据图中的电路图连接实物图，导线不能交叉.

3.

【分析】首先明确电路图的连接关系：该电路是并联电路，开关S₁在干路，控制整个电路；灯泡L₁直接并联在电源两端，开关S₂与灯泡L₂串联，仅控制L₂支路。连接实物图时，需按照“从电源正极出发，先连干路，再连各支路”的思路，确保导线不交叉，对应电路图的元件连接顺序和开关作用。

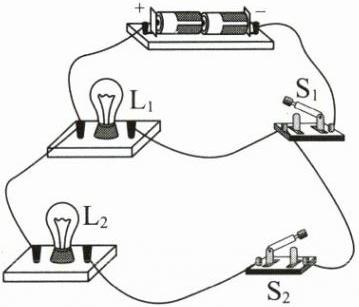

【解析】连接步骤：①从电源正极引出导线，连接开关S₁的一个接线柱；②将S₁的另一个接线柱分别连接灯泡L₁的一个接线柱和开关S₂的一个接线柱；③灯泡L₁的另一个接线柱连接电源负极；④开关S₂的另一个接线柱连接灯泡L₂的一个接线柱，灯泡L₂的另一个接线柱连接电源负极。最终连接的实物图与电路图对应，无导线交叉。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据电路图连接实物图，需准确判断电路的连接方式和开关的控制作用，属于电学基础操作题，难度适中。
【难度系数】0.7

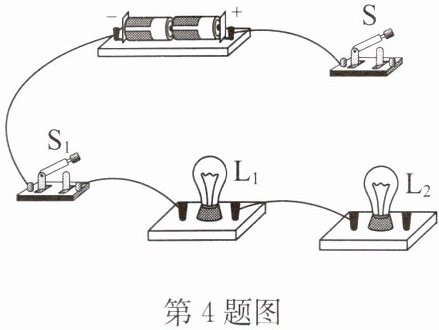

4.用笔画线代替导线完成电路连接.要求:组成一个并联电路,开关S控制灯L₁和L₂,开关S₁只控制灯L₁.

4.

【分析】要完成符合要求的并联电路，需明确：并联电路中电流有多条路径，干路开关控制整个电路，支路开关仅控制所在支路的用电器。题目要求开关S控制L₁和L₂，说明S在干路；开关S₁只控制L₁，说明S₁在L₁的支路。因此，需将电路调整为：电源正极经开关S后分为两条支路，一条支路连接L₂，另一条支路连接L₁和S₁，两条支路的另一端共同连接到电源负极，形成并联结构。
【解析】连接步骤：1. 从电源正极引出导线连接开关S；2. 开关S的另一端分别连接L₂的一个接线柱，以及L₁的一个接线柱；3. L₁的另一个接线柱连接开关S₁的一端，开关S₁的另一端连接电源负极；4. L₂的另一个接线柱连接电源负极。这样连接后，S在干路控制L₁和L₂，S₁在L₁支路仅控制L₁，符合题目要求。
【答案】
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，核心是明确干路开关与支路开关的作用，属于基础电路操作题，需掌握并联电路的连接规则。
【难度系数】0.5
