二、画电路图
5. 根据如图所示的实物图，在虚线框内画出对应的电路图.
5. 根据如图所示的实物图，在虚线框内画出对应的电路图.
答案
5.
解析
【分析】首先观察实物图的连接：电流从电源正极出发，经过开关S，再依次通过灯泡L₂、L₁，最后回到电源负极，属于串联电路。绘制电路图时，需按照实物中元件的连接顺序，使用标准电路符号，准确还原各元件的连接关系，形成完整的电流回路。
【解析】根据实物图的串联连接逻辑，依次画出电源符号，从电源正极开始，连接开关S，再依次连接灯泡L₂、灯泡L₁，最后连接回电源负极，确保电路图的元件顺序和连接方式与实物一致，符合串联电路的特点。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查串联电路的电路图绘制，属于基础题型，需掌握串联电路的连接特点，使用规范的电路符号作图，准确对应实物的元件连接顺序。
【难度系数】0.6
【解析】根据实物图的串联连接逻辑，依次画出电源符号，从电源正极开始，连接开关S，再依次连接灯泡L₂、灯泡L₁，最后连接回电源负极，确保电路图的元件顺序和连接方式与实物一致，符合串联电路的特点。
【答案】
【知识点】串联电路、电路图绘制
【点评】本题考查串联电路的电路图绘制，属于基础题型，需掌握串联电路的连接特点，使用规范的电路符号作图，准确对应实物的元件连接顺序。
【难度系数】0.6

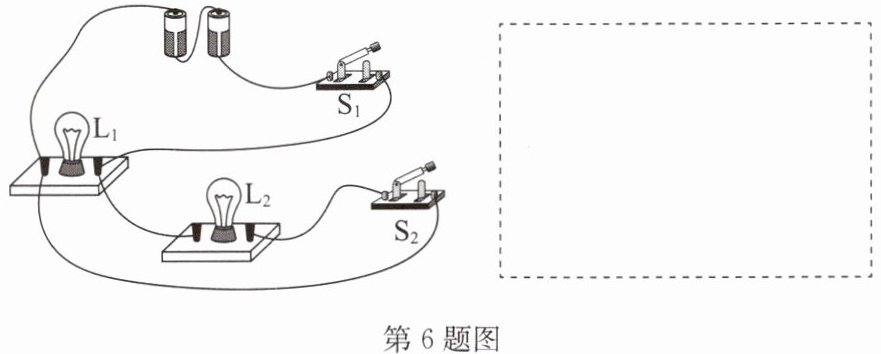

6.根据如图所示的实物图,在虚线框内画出对应的电路图.
答案
6.
解析
【分析】
要画出对应电路图，需先分析实物电路的连接：电源、开关S₁在干路，电流经S₁后分为两条支路，一条支路仅含灯泡L₁，另一条支路含开关S₂和灯泡L₂，两条支路汇合后回到电源负极，属于并联电路，S₂控制L₂支路。画电路图时，先确定电源位置，再依次画出干路元件和各支路元件，确保连接关系与实物一致。
【解析】
根据实物电路的连接：电源正极→S₁→分支，一支路为L₁，另一支路为S₂和L₂→汇合后回到电源负极，为并联电路。据此画出电路图，对应连接各元件，最终电路图如参考答案所示。
【答案】
【知识点】
电路图绘制、并联电路
【点评】
本题是基础电路题，核心考察实物图转电路图的能力，需准确判断电路的连接方式和开关的控制作用，难度适中。
【难度系数】
0.6
要画出对应电路图，需先分析实物电路的连接：电源、开关S₁在干路，电流经S₁后分为两条支路，一条支路仅含灯泡L₁，另一条支路含开关S₂和灯泡L₂，两条支路汇合后回到电源负极，属于并联电路，S₂控制L₂支路。画电路图时，先确定电源位置，再依次画出干路元件和各支路元件，确保连接关系与实物一致。
【解析】
根据实物电路的连接：电源正极→S₁→分支，一支路为L₁，另一支路为S₂和L₂→汇合后回到电源负极，为并联电路。据此画出电路图，对应连接各元件，最终电路图如参考答案所示。
【答案】
【知识点】
电路图绘制、并联电路
【点评】
本题是基础电路题，核心考察实物图转电路图的能力，需准确判断电路的连接方式和开关的控制作用，难度适中。
【难度系数】
0.6

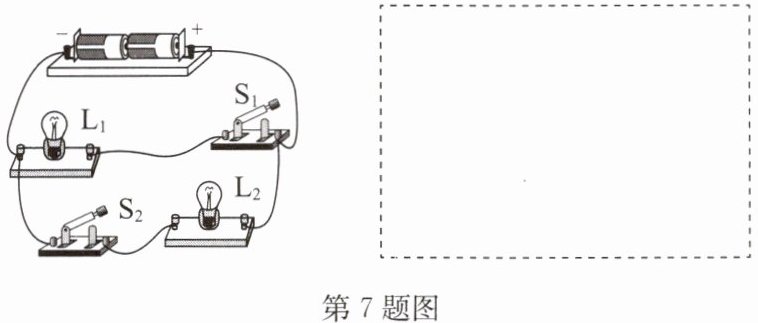

7. 根据如图所示的实物图，在虚线框内画出对应的电路图.
第7题图
第7题图答案
7.
解析
【分析】
要画出实物图对应的电路图，需先分析实物电路的连接：电流从电源正极流出，经开关S1后分为两条支路，一条支路经过L1，另一条支路经过开关S2和L2，两条支路汇合后回到电源负极，因此L1与L2并联，S1在干路，S2控制L2支路。根据该连接关系，按规范画出对应电路图即可。
【解析】
1. 确定电路元件：电源、开关S₁、S₂、灯泡L₁、L₂；
2. 分析电流路径：电源正极→S₁→分支①：L₁→电源负极；分支②：S₂→L₂→电源负极；
3. 按照电路图规范，先画电源，再画干路开关S₁，接着画出两个并联支路（L₁支路、S₂与L₂串联的支路），最终形成完整电路图。
【答案】
【知识点】
电路图绘制、并联电路
【点评】
本题考查根据实物图画电路图，核心是正确判断电路连接方式和开关位置，属于基础作图题，需保证元件符号规范、连接关系与实物一致。
【难度系数】
0.3
要画出实物图对应的电路图，需先分析实物电路的连接：电流从电源正极流出，经开关S1后分为两条支路，一条支路经过L1，另一条支路经过开关S2和L2，两条支路汇合后回到电源负极，因此L1与L2并联，S1在干路，S2控制L2支路。根据该连接关系，按规范画出对应电路图即可。
【解析】
1. 确定电路元件：电源、开关S₁、S₂、灯泡L₁、L₂；
2. 分析电流路径：电源正极→S₁→分支①：L₁→电源负极；分支②：S₂→L₂→电源负极；
3. 按照电路图规范，先画电源，再画干路开关S₁，接着画出两个并联支路（L₁支路、S₂与L₂串联的支路），最终形成完整电路图。
【答案】
【知识点】
电路图绘制、并联电路
【点评】
本题考查根据实物图画电路图，核心是正确判断电路连接方式和开关位置，属于基础作图题，需保证元件符号规范、连接关系与实物一致。
【难度系数】
0.3
8.在如图所示的电路中，A、B、C、D是四个接线柱.请用笔画线代替导线连接相应的接线柱，使灯L₁、L₂并联，要求:连线横平竖直，规范画出完整电路图.
答案
8.
解析
【分析】要使灯L₁、L₂并联，需让电流从电源正极流出后分成两条独立支路，分别通过L₁和L₂，再汇合回到电源负极。首先明确电路中电源的连接：电源负极接接线柱A，正极经开关接接线柱C。要实现并联，需让L₁和L₂的两端都分别连接电源的正负极，因此需要将接线柱C与D连接（为L₁提供正极通路），接线柱B与C连接（为L₂提供正极通路），这样两灯各自形成独立的电流路径，构成并联电路，连线需横平竖直。
【解析】根据并联电路的电流特点，电流有两条独立路径。具体连接步骤：1. 用导线连接接线柱C和D，使L₁的一端接电源正极；2. 用导线连接接线柱B和C，使L₂的一端接电源正极；此时L₁的路径为：电源正极→开关→C→D→L₁→A→电源负极；L₂的路径为：电源正极→开关→C→B→L₂→中间节点→A→电源负极，两灯并联，连线符合横平竖直的要求。
【答案】
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，需明确并联电路的电流路径，正确接线使两灯两端都接电源两极，属于基础电路操作题，需注意接线的规范性。
【难度系数】0.5
【解析】根据并联电路的电流特点，电流有两条独立路径。具体连接步骤：1. 用导线连接接线柱C和D，使L₁的一端接电源正极；2. 用导线连接接线柱B和C，使L₂的一端接电源正极；此时L₁的路径为：电源正极→开关→C→D→L₁→A→电源负极；L₂的路径为：电源正极→开关→C→B→L₂→中间节点→A→电源负极，两灯并联，连线符合横平竖直的要求。
【答案】
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，需明确并联电路的电流路径，正确接线使两灯两端都接电源两极，属于基础电路操作题，需注意接线的规范性。
【难度系数】0.5
9.请根据要求在虚线框内画出电路图.要求:开关$S_1$、$S_2$均闭合时,灯亮,电动机工作;开关$S_1$断开,开关$S_2$闭合时,灯不亮,电动机不工作;开关$S_1$闭合,开关$S_2$断开时,灯亮,电动机不工作.
答案
9.
解析
【分析】
要满足题目要求，需明确电路的控制逻辑：开关S1需控制整个电路，开关S2仅控制电动机。因此应将灯与电动机设计为并联电路，S1接在干路，S2接在电动机所在的支路。这样当S1断开时，整个电路断路，所有用电器都不工作；S1闭合、S2断开时，仅灯所在支路导通，灯亮，电动机不工作；S1、S2都闭合时，两条支路都导通，灯亮且电动机工作，完全符合题目要求。
【解析】
根据上述分析，电路图的连接方式为：电源正极出发，先接入干路开关S1，之后分为两条支路：一条支路仅连接灯泡，另一条支路依次连接开关S2和电动机M；两条支路汇合后回到电源负极，形成并联电路，其中S1在干路控制整个电路，S2在电动机支路控制电动机。最终画出的电路图与题目给出的第9题答图一致。
【答案】
对应题目中的第9题答图
【知识点】
并联电路、开关控制作用、电路设计
【点评】
本题是基础电路设计题，核心是根据用电器的工作要求确定开关的位置，考查并联电路特点和开关作用的应用，属于基础题型。
【难度系数】
0.3
要满足题目要求，需明确电路的控制逻辑：开关S1需控制整个电路，开关S2仅控制电动机。因此应将灯与电动机设计为并联电路，S1接在干路，S2接在电动机所在的支路。这样当S1断开时，整个电路断路，所有用电器都不工作；S1闭合、S2断开时，仅灯所在支路导通，灯亮，电动机不工作；S1、S2都闭合时，两条支路都导通，灯亮且电动机工作，完全符合题目要求。
【解析】
根据上述分析，电路图的连接方式为：电源正极出发，先接入干路开关S1，之后分为两条支路：一条支路仅连接灯泡，另一条支路依次连接开关S2和电动机M；两条支路汇合后回到电源负极，形成并联电路，其中S1在干路控制整个电路，S2在电动机支路控制电动机。最终画出的电路图与题目给出的第9题答图一致。
【答案】
对应题目中的第9题答图
【知识点】
并联电路、开关控制作用、电路设计
【点评】
本题是基础电路设计题，核心是根据用电器的工作要求确定开关的位置，考查并联电路特点和开关作用的应用，属于基础题型。
【难度系数】
0.3
