1（2024连云港海州期中）如图甲所示电路，闭合开关后，电流表的示数为0.4 A，灯L₁比灯L₂亮，则灯L₁中电流为
0.4
A，灯L₂中电流等于
（填“大于”“等于”或“小于”）0.4 A。如图乙所示是“用电流表测电流”的实验，当开关闭合后，两灯都发光，两个电流表的指针所指位置均如图丙所示，则通过灯L₁的电流为1.76
A，通过灯L₂的电流为0.44
A。答案
1. 0.4 等于 1.76 0.44
解析
【分析】首先分析甲图，电路为串联电路，串联电路电流处处相等，电流表测电路电流，据此得出L₁和L₂的电流关系；再分析乙图，电路为并联电路，A₁测干路电流，A₂测L₂支路电流，并联电路干路电流等于各支路电流之和，两表指针位置相同说明量程不同，结合电流表量程与分度值读数，进而计算L₁的电流。
【解析】
1. 甲图部分：由图甲可知，灯L₁与L₂串联，电流表测量串联电路的电流。根据串联电路的电流特点：串联电路中各处电流相等，因此通过灯L₁的电流等于电流表示数，即I₁=0.4A；通过灯L₂的电流也等于0.4A，故填“等于”。
2. 乙图部分：由图乙可知，灯L₁与L₂并联，电流表A₁测量干路电流，电流表A₂测量L₂支路的电流。根据并联电路的电流特点：干路电流等于各支路电流之和，所以A₁的示数大于A₂的示数。两电流表指针位置相同，说明它们使用的量程不同：A₁使用0~3A量程，A₂使用0~0.6A量程。电流表0~0.6A量程的分度值为0.02A，指针读数为0.44A，即通过L₂的电流I₂=0.44A；0~3A量程的读数是0~0.6A量程的5倍，因此A₁的示数为0.44A×5=2.2A，那么通过L₁的电流I₁'=干路电流 - I₂=2.2A - 0.44A=1.76A。
【答案】0.4；等于；1.76；0.44
【知识点】串联电路电流规律；并联电路电流规律；电流表读数
【点评】本题结合串并联电路电流特点考查电流表的读数，关键是区分并联电路中干路和支路电流表的量程，利用指针位置相同的关系计算电流，需掌握电流表量程与读数的对应关系，属于中等难度的电路题。
【难度系数】0.5
【解析】
1. 甲图部分：由图甲可知，灯L₁与L₂串联，电流表测量串联电路的电流。根据串联电路的电流特点：串联电路中各处电流相等，因此通过灯L₁的电流等于电流表示数，即I₁=0.4A；通过灯L₂的电流也等于0.4A，故填“等于”。
2. 乙图部分：由图乙可知，灯L₁与L₂并联，电流表A₁测量干路电流，电流表A₂测量L₂支路的电流。根据并联电路的电流特点：干路电流等于各支路电流之和，所以A₁的示数大于A₂的示数。两电流表指针位置相同，说明它们使用的量程不同：A₁使用0~3A量程，A₂使用0~0.6A量程。电流表0~0.6A量程的分度值为0.02A，指针读数为0.44A，即通过L₂的电流I₂=0.44A；0~3A量程的读数是0~0.6A量程的5倍，因此A₁的示数为0.44A×5=2.2A，那么通过L₁的电流I₁'=干路电流 - I₂=2.2A - 0.44A=1.76A。
【答案】0.4；等于；1.76；0.44
【知识点】串联电路电流规律；并联电路电流规律；电流表读数
【点评】本题结合串并联电路电流特点考查电流表的读数，关键是区分并联电路中干路和支路电流表的量程，利用指针位置相同的关系计算电流，需掌握电流表量程与读数的对应关系，属于中等难度的电路题。
【难度系数】0.5

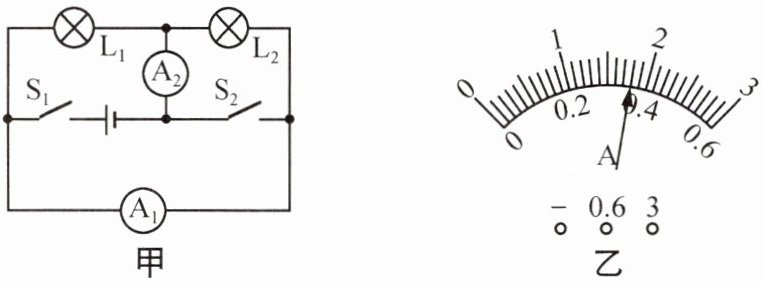

2（2024宿迁沭阳期中）如图甲所示的电路中，当开关$\mathrm{S}_{1}$闭合后，为使两个电灯都正常发光，开关$\mathrm{S}_{2}$应保持
断开
状态；正确操作后，两个电灯发光且两个电流表的指针均如图乙所示，则$\mathrm{L}_{1}$中的电流为1.44
A，$\mathrm{L}_{2}$中的电流为0.36
A.答案
2. 断开 1.44 0.36
解析
【分析】
首先分析电路：当开关$\mathrm{S}_{1}$闭合后，要使两个电灯都正常发光，需保证两灯并联，此时开关$\mathrm{S}_{2}$应保持断开；接着观察电流表，两个电流表指针位置相同，说明它们使用的量程不同，结合并联电路干路电流大于支路电流的特点，判断出量程后读数，再利用并联电路电流规律计算$\mathrm{L}_{1}$的电流。
【解析】
1. 电路状态判断：当$\mathrm{S}_{1}$闭合，若$\mathrm{S}_{2}$断开，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，两灯均能正常发光；若$\mathrm{S}_{2}$闭合会导致电源短路，两灯无法发光，因此$\mathrm{S}_{2}$应保持断开。
2. 电流表读数：电流表$\mathrm{A}_{2}$测干路电流，量程为$0∼3\mathrm{A}$，分度值$0.1\mathrm{A}$，指针示数为$1.8\mathrm{A}$；电流表$\mathrm{A}_{1}$测$\mathrm{L}_{2}$支路电流，量程为$0∼0.6\mathrm{A}$，分度值$0.02\mathrm{A}$，指针示数为$0.36\mathrm{A}$。
3. 电流计算：根据并联电路电流规律$I_{\mathrm{总}}=I_{1}+I_{2}$，可得$\mathrm{L}_{1}$的电流$I_{1}=I_{\mathrm{总}}-I_{2}=1.8\mathrm{A}-0.36\mathrm{A}=1.44\mathrm{A}$。
【答案】
断开；1.44；0.36
【知识点】
并联电路电流规律、电流表读数
【点评】
本题综合考查电路分析、电流表的使用及并联电路电流规律，是电学基础题型，需注意根据干路与支路电流的大小关系判断电流表量程。
【难度系数】
0.5
首先分析电路：当开关$\mathrm{S}_{1}$闭合后，要使两个电灯都正常发光，需保证两灯并联，此时开关$\mathrm{S}_{2}$应保持断开；接着观察电流表，两个电流表指针位置相同，说明它们使用的量程不同，结合并联电路干路电流大于支路电流的特点，判断出量程后读数，再利用并联电路电流规律计算$\mathrm{L}_{1}$的电流。
【解析】
1. 电路状态判断：当$\mathrm{S}_{1}$闭合，若$\mathrm{S}_{2}$断开，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，两灯均能正常发光；若$\mathrm{S}_{2}$闭合会导致电源短路，两灯无法发光，因此$\mathrm{S}_{2}$应保持断开。
2. 电流表读数：电流表$\mathrm{A}_{2}$测干路电流，量程为$0∼3\mathrm{A}$，分度值$0.1\mathrm{A}$，指针示数为$1.8\mathrm{A}$；电流表$\mathrm{A}_{1}$测$\mathrm{L}_{2}$支路电流，量程为$0∼0.6\mathrm{A}$，分度值$0.02\mathrm{A}$，指针示数为$0.36\mathrm{A}$。
3. 电流计算：根据并联电路电流规律$I_{\mathrm{总}}=I_{1}+I_{2}$，可得$\mathrm{L}_{1}$的电流$I_{1}=I_{\mathrm{总}}-I_{2}=1.8\mathrm{A}-0.36\mathrm{A}=1.44\mathrm{A}$。
【答案】
断开；1.44；0.36
【知识点】
并联电路电流规律、电流表读数
【点评】
本题综合考查电路分析、电流表的使用及并联电路电流规律，是电学基础题型，需注意根据干路与支路电流的大小关系判断电流表量程。
【难度系数】
0.5
3（2024宿迁宿城期末）下列说法中正确的是
（
A.串联电路中的各处电流是不变的
B.电流从正极流出时最大，回到负极时最小
C.在串联电路中，流过用电器的电流比流过导线的电流大
D.在并联电路中，干路上的电流比任一支路上的电流都大
（
D
）A.串联电路中的各处电流是不变的
B.电流从正极流出时最大，回到负极时最小
C.在串联电路中，流过用电器的电流比流过导线的电流大
D.在并联电路中，干路上的电流比任一支路上的电流都大
答案
3. D
解析
【分析】本题考查串并联电路的电流特点，需结合串并联电路的电流规律逐一分析选项：先明确串联电路电流处处相等、并联电路干路电流等于各支路电流之和的核心规律，再针对每个选项的表述判断正误，排除错误选项得出答案。
【解析】A选项：串联电路中各处电流大小相等，并非“不变”（“不变”指电流大小不随时间改变，选项表述的是电流在电路不同位置的情况），故A错误；B选项：电流在电路中是连续的，从正极流出和回到负极的电流大小相等，不存在“流出时最大、回到负极时最小”的情况，故B错误；C选项：串联电路电流处处相等，因此流过用电器的电流与流过导线的电流大小相同，故C错误；D选项：并联电路中，干路电流等于各支路电流之和，因此干路上的电流比任一支路上的电流都大，故D正确。
【答案】D
【知识点】串联电路电流特点、并联电路电流特点
【点评】本题属于电学基础题，考查串并联电路的核心电流规律，需准确理解相关概念，注意区分易混淆表述，难度较低。
【难度系数】0.8
【解析】A选项：串联电路中各处电流大小相等，并非“不变”（“不变”指电流大小不随时间改变，选项表述的是电流在电路不同位置的情况），故A错误；B选项：电流在电路中是连续的，从正极流出和回到负极的电流大小相等，不存在“流出时最大、回到负极时最小”的情况，故B错误；C选项：串联电路电流处处相等，因此流过用电器的电流与流过导线的电流大小相同，故C错误；D选项：并联电路中，干路电流等于各支路电流之和，因此干路上的电流比任一支路上的电流都大，故D正确。
【答案】D
【知识点】串联电路电流特点、并联电路电流特点
【点评】本题属于电学基础题，考查串并联电路的核心电流规律，需准确理解相关概念，注意区分易混淆表述，难度较低。
【难度系数】0.8

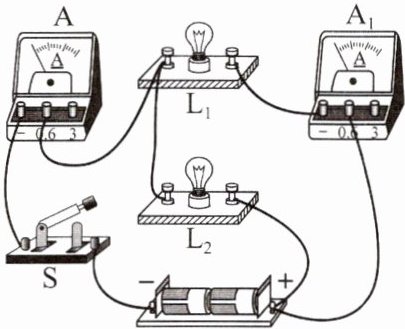

4 如图所示的实验电路，闭合开关S后，电流表A的示数为0.52 A，电流表A₁的示数为0.36 A。则通过小灯泡L₂的电流是 （
A.0.88 A
B.0.36 A
C.0.52 A
D.0.16 A
D
）A.0.88 A
B.0.36 A
C.0.52 A
D.0.16 A
答案
4. D
解析
【分析】首先观察电路，判断两灯泡L₁、L₂为并联连接；电流表A串联在干路，测量电路的总电流；电流表A₁与L₁串联，测量通过L₁的支路电流。根据并联电路的电流规律：干路电流等于各支路电流之和，即$ I = I_1 + I_2 $，因此通过L₂的电流等于干路电流减去L₁的电流，代入数值计算即可。
【解析】由电路可知，L₁与L₂并联，电流表A测干路电流，示数$ I = 0.52\ \mathrm{A} $；电流表A₁测L₁支路的电流，示数$ I_1 = 0.36\ \mathrm{A} $。根据并联电路电流规律$ I = I_1 + I_2 $，可得通过L₂的电流：$ I_2 = I - I_1 = 0.52\ \mathrm{A} - 0.36\ \mathrm{A} = 0.16\ \mathrm{A} $。
【答案】D
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，属于基础电学题，关键是准确判断电流表测量的对象，难度较低，是学生需掌握的基础知识点。
【难度系数】0.7
【解析】由电路可知，L₁与L₂并联，电流表A测干路电流，示数$ I = 0.52\ \mathrm{A} $；电流表A₁测L₁支路的电流，示数$ I_1 = 0.36\ \mathrm{A} $。根据并联电路电流规律$ I = I_1 + I_2 $，可得通过L₂的电流：$ I_2 = I - I_1 = 0.52\ \mathrm{A} - 0.36\ \mathrm{A} = 0.16\ \mathrm{A} $。
【答案】D
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，属于基础电学题，关键是准确判断电流表测量的对象，难度较低，是学生需掌握的基础知识点。
【难度系数】0.7
