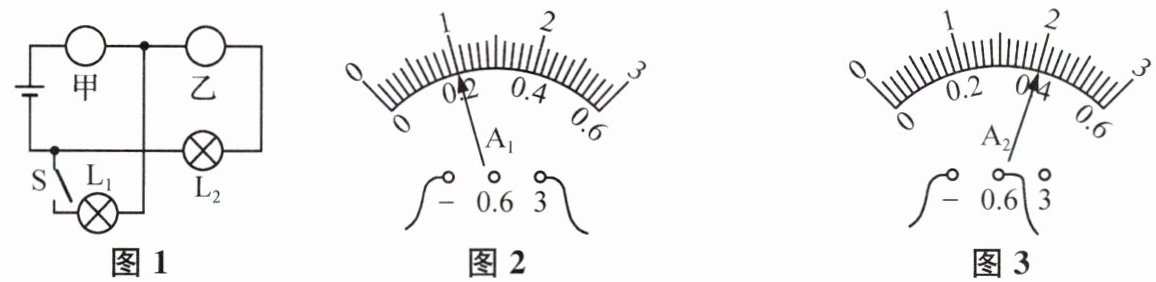

5 如图1所示电路，闭合开关S后，甲、乙两电流表示数如图2、3所示。下列说法正确的是（
A.甲是$A_1$表，通过$L_1$的电流是$0.6\ \mathrm{A}$
B.甲是$A_2$表，通过$L_1$的电流是$0.6\ \mathrm{A}$
C.甲是$A_1$表，通过$L_1$的电流是$0.4\ \mathrm{A}$
D.甲是$A_2$表，通过$L_1$的电流是$0.4\ \mathrm{A}$
A
）A.甲是$A_1$表，通过$L_1$的电流是$0.6\ \mathrm{A}$
B.甲是$A_2$表，通过$L_1$的电流是$0.6\ \mathrm{A}$
C.甲是$A_1$表，通过$L_1$的电流是$0.4\ \mathrm{A}$
D.甲是$A_2$表，通过$L_1$的电流是$0.4\ \mathrm{A}$
答案
5. A
解析
【分析】首先判断电路连接：由图1可知，闭合开关S后，L₁与L₂并联，甲电流表在干路，测总电流；乙电流表与L₂串联，测L₂支路电流。根据并联电路电流规律，干路电流等于各支路电流之和，因此甲的示数应大于乙的示数。接着读取电流表：图2中A₁量程为0~3A，分度值0.1A，示数1A；图3中A₂量程为0~0.6A，分度值0.02A，示数0.4A。由此确定甲是A₁表，通过L₁的电流为干路电流减L₂的电流，即1A-0.4A=0.6A，对应选项A。
【解析】1. 电路分析：图1中，L₁与L₂并联，甲在干路测总电流，乙与L₂串联测L₂电流，根据并联电路I总=I₁+I₂，干路电流大于支路电流，故甲示数更大。
2. 电流表读数：
图2中A₁接0~3A量程，分度值0.1A，指针指1A处，示数为1A；
图3中A₂接0~0.6A量程，分度值0.02A，指针指0.4A处，示数为0.4A；
3. 计算L₁电流：I₁=I总-I₂=1A-0.4A=0.6A，因此甲是A₁表，通过L₁电流为0.6A，对应选项A。
【答案】A
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路电流规律及电流表读数，需先明确电流表测量对象，再结合电流规律计算，难度适中。
【难度系数】0.5
【解析】1. 电路分析：图1中，L₁与L₂并联，甲在干路测总电流，乙与L₂串联测L₂电流，根据并联电路I总=I₁+I₂，干路电流大于支路电流，故甲示数更大。
2. 电流表读数：
图2中A₁接0~3A量程，分度值0.1A，指针指1A处，示数为1A；
图3中A₂接0~0.6A量程，分度值0.02A，指针指0.4A处，示数为0.4A；
3. 计算L₁电流：I₁=I总-I₂=1A-0.4A=0.6A，因此甲是A₁表，通过L₁电流为0.6A，对应选项A。
【答案】A
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路电流规律及电流表读数，需先明确电流表测量对象，再结合电流规律计算，难度适中。
【难度系数】0.5

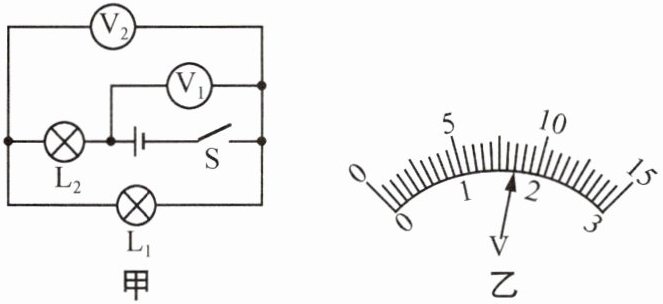

6（2024连云港灌云月考）如图甲所示的电路中，闭合开关，两个电压表的指针均如图乙所示，电压表V₂测
L₁
的电压，灯泡L₂两端的电压为6.8
V.答案
6. L₁ 6.8
解析
【分析】首先分析电路连接：灯泡L₁和L₂串联，电压表V₁测电源总电压，电压表V₂测L₁两端的电压。由于串联电路总电压等于各部分电压之和，因此V₁的示数大于V₂的示数，而两表指针位置相同，说明它们选用的量程不同：V₁用0~15V大量程，V₂用0~3V小量程。接下来根据量程确定分度值读取示数，再通过总电压与部分电压的关系计算L₂两端的电压。
【解析】1. 电路分析：由图甲可知，L₁与L₂串联，V₁并联在电源两端，测电源总电压；V₂并联在L₁两端，测L₁两端的电压。2. 量程判断：串联电路总电压大于任意部分电路电压，两表指针位置相同，说明V₁用0~15V量程，V₂用0~3V量程。3. 电压读数：0~3V量程分度值为0.1V，V₂示数为1.7V；0~15V量程分度值为0.5V，V₁示数为8.5V。4. 计算L₂两端电压：根据串联电路电压规律，L₂两端电压U₂ = U总 - U₁ = 8.5V -1.7V =6.8V。
【答案】L₁；6.8
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律及电压表的读数，核心是判断电压表的测量对象和量程，需注意不同量程的分度值差异，属于基础电路应用题目。
【难度系数】0.4
【解析】1. 电路分析：由图甲可知，L₁与L₂串联，V₁并联在电源两端，测电源总电压；V₂并联在L₁两端，测L₁两端的电压。2. 量程判断：串联电路总电压大于任意部分电路电压，两表指针位置相同，说明V₁用0~15V量程，V₂用0~3V量程。3. 电压读数：0~3V量程分度值为0.1V，V₂示数为1.7V；0~15V量程分度值为0.5V，V₁示数为8.5V。4. 计算L₂两端电压：根据串联电路电压规律，L₂两端电压U₂ = U总 - U₁ = 8.5V -1.7V =6.8V。
【答案】L₁；6.8
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律及电压表的读数，核心是判断电压表的测量对象和量程，需注意不同量程的分度值差异，属于基础电路应用题目。
【难度系数】0.4
7（2024扬州高邮期中）如图所示，电源电压是3 V且保持不变，S闭合后电压表示数为1 V，则灯$\mathrm{L}_2$两端的电压为
1
V；若断开开关，电压表示数将变大
（填“变大”“变小”或“不变”）。答案
7. 1 变大
解析
【分析】
要解答本题，需分两步分析：首先判断开关闭合时的电路连接和电压表测量对象，再分析断开开关后的电路变化。第一步，开关S闭合时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，因此电压表测$\mathrm{L}_2$的电压，结合已知电压表示数可得$\mathrm{L}_2$两端电压；第二步，断开开关后，电压表串联在电路中，此时电压表相当于测电源电压，对比之前的示数即可判断变化。
【解析】
1. 当开关S闭合时，灯$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，已知电压表示数为1 V，所以灯$\mathrm{L}_2$两端的电压为1 V。
2. 断开开关S后，电压表的两端通过$\mathrm{L}_1$连接到电源的正负极，此时电压表串联在电路中，由于电压表内阻极大，电路中电流极小，电压表相当于直接测量电源电压，电源电压为3 V，原来电压表示数为1 V，因此电压表示数变大。
【答案】
1 变大
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的电压规律和电压表的使用，核心是判断不同状态下电压表的测量对象，属于电路基础题，需掌握电压表的连接特点和串联电路电压的关系。
【难度系数】
0.5
要解答本题，需分两步分析：首先判断开关闭合时的电路连接和电压表测量对象，再分析断开开关后的电路变化。第一步，开关S闭合时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，因此电压表测$\mathrm{L}_2$的电压，结合已知电压表示数可得$\mathrm{L}_2$两端电压；第二步，断开开关后，电压表串联在电路中，此时电压表相当于测电源电压，对比之前的示数即可判断变化。
【解析】
1. 当开关S闭合时，灯$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，已知电压表示数为1 V，所以灯$\mathrm{L}_2$两端的电压为1 V。
2. 断开开关S后，电压表的两端通过$\mathrm{L}_1$连接到电源的正负极，此时电压表串联在电路中，由于电压表内阻极大，电路中电流极小，电压表相当于直接测量电源电压，电源电压为3 V，原来电压表示数为1 V，因此电压表示数变大。
【答案】
1 变大
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的电压规律和电压表的使用，核心是判断不同状态下电压表的测量对象，属于电路基础题，需掌握电压表的连接特点和串联电路电压的关系。
【难度系数】
0.5

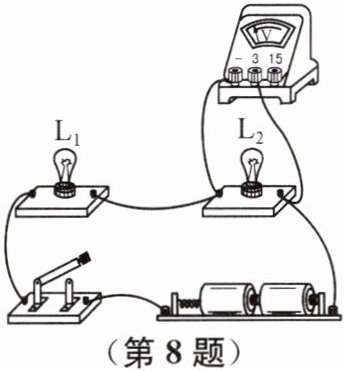

8（2024盐城）在探究串联电路电压的特点时，闭合开关，如图所示，灯泡都不发光，电压表无示数。以下可能的是 （
A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路
（第8题）
B
）A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路
（第8题）答案
8. B
解析
【分析】
首先明确电路结构：L₁与L₂串联，电压表并联在L₂两端。闭合开关后两灯都不发光，说明电路故障为断路（若为短路，至少一个灯发光）。接下来分析各选项故障对应的现象：若L₁断路，整个电路断开，两灯不亮；此时电压表的一端通过L₂接电源正极，另一端因L₁断路无法接电源负极，故电压表无示数，符合题意。若L₂断路，电压表会串联在电路中，测电源电压，电压表有示数，不符合；若短路，L₁短路时L₂发光，L₂短路时L₁发光，均不符合两灯不亮且电压表无示数的条件。
【解析】
由图可知，L₁与L₂串联，电压表测量L₂两端的电压。闭合开关后两灯均不发光，说明电路存在断路故障（短路时至少一个灯发光）。
A选项：若L₁短路，电路为通路，L₂会发光，电压表测L₂两端电压有示数，不符合题意；
B选项：若L₁断路，整个电路断开，两灯都不发光；电压表的右端通过L₂接电源正极，左端因L₁断路无法连接到电源负极，故电压表无示数，符合题意；
C选项：若L₂短路，电压表被短路无示数，但电路为通路，L₁会发光，不符合题意；
D选项：若L₂断路，电压表串联在电路中，相当于测电源电压，电压表有示数，不符合题意。
【答案】
B
【知识点】
串联电路故障分析、电压表使用
【点评】
本题考查串联电路的故障分析，需结合电压表的使用特点，判断断路或短路时的电路状态，关键是明确电压表有无示数的判断依据。
【难度系数】
0.5
首先明确电路结构：L₁与L₂串联，电压表并联在L₂两端。闭合开关后两灯都不发光，说明电路故障为断路（若为短路，至少一个灯发光）。接下来分析各选项故障对应的现象：若L₁断路，整个电路断开，两灯不亮；此时电压表的一端通过L₂接电源正极，另一端因L₁断路无法接电源负极，故电压表无示数，符合题意。若L₂断路，电压表会串联在电路中，测电源电压，电压表有示数，不符合；若短路，L₁短路时L₂发光，L₂短路时L₁发光，均不符合两灯不亮且电压表无示数的条件。
【解析】
由图可知，L₁与L₂串联，电压表测量L₂两端的电压。闭合开关后两灯均不发光，说明电路存在断路故障（短路时至少一个灯发光）。
A选项：若L₁短路，电路为通路，L₂会发光，电压表测L₂两端电压有示数，不符合题意；
B选项：若L₁断路，整个电路断开，两灯都不发光；电压表的右端通过L₂接电源正极，左端因L₁断路无法连接到电源负极，故电压表无示数，符合题意；
C选项：若L₂短路，电压表被短路无示数，但电路为通路，L₁会发光，不符合题意；
D选项：若L₂断路，电压表串联在电路中，相当于测电源电压，电压表有示数，不符合题意。
【答案】
B
【知识点】
串联电路故障分析、电压表使用
【点评】
本题考查串联电路的故障分析，需结合电压表的使用特点，判断断路或短路时的电路状态，关键是明确电压表有无示数的判断依据。
【难度系数】
0.5
9（2024扬州江都模拟）如图所示的电路，电源电压不变，闭合开关S后，灯$\mathrm{L}_1$和$\mathrm{L}_2$均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（
A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$断路
C.$\mathrm{L}_2$短路
D.$\mathrm{L}_1$短路
A
）A.$\mathrm{L}_1$断路
B.$\mathrm{L}_2$断路
C.$\mathrm{L}_2$短路
D.$\mathrm{L}_1$短路
答案
9. A
解析
【分析】首先明确电路结构：闭合开关后，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}$测量电源电压，电流表$\mathrm{A}$测量$\mathrm{L}_2$支路的电流。题目中“一盏灯熄灭，电流表和电压表示数都不变”是关键条件，需结合并联电路各支路独立工作、互不影响的特点，逐一分析各选项故障对电路的影响，排除不符合条件的选项。
【解析】1. 分析电路：$\mathrm{L}_1$和$\mathrm{L}_2$并联，电压表测电源电压，电流表测$\mathrm{L}_2$的电流。
2. 选项分析：
A. 若$\mathrm{L}_1$断路：并联电路各支路独立工作，$\mathrm{L}_2$支路不受影响，因此电流表$\mathrm{A}$示数不变，电压表$\mathrm{V}$仍测电源电压，示数不变，仅$\mathrm{L}_1$熄灭，符合题意；
B. 若$\mathrm{L}_2$断路：电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”，排除；
C. 若$\mathrm{L}_2$短路：电源被短路，两灯均不发光，电流表、电压表示数均为0，不符合，排除；
D. 若$\mathrm{L}_1$短路：电源被短路，两灯均不发光，电流表、电压表示数均为0，不符合，排除。
综上，故障为$\mathrm{L}_1$断路，选A。
【答案】A
【知识点】并联电路故障分析、电流表使用、电压表使用
【点评】本题考查并联电路的故障判断，核心是利用并联电路各支路独立工作的特性，结合电表测量对象的变化分析故障，需注意短路会造成电源短路，导致电路无法正常工作。
【难度系数】0.6
【解析】1. 分析电路：$\mathrm{L}_1$和$\mathrm{L}_2$并联，电压表测电源电压，电流表测$\mathrm{L}_2$的电流。
2. 选项分析：
A. 若$\mathrm{L}_1$断路：并联电路各支路独立工作，$\mathrm{L}_2$支路不受影响，因此电流表$\mathrm{A}$示数不变，电压表$\mathrm{V}$仍测电源电压，示数不变，仅$\mathrm{L}_1$熄灭，符合题意；
B. 若$\mathrm{L}_2$断路：电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”，排除；
C. 若$\mathrm{L}_2$短路：电源被短路，两灯均不发光，电流表、电压表示数均为0，不符合，排除；
D. 若$\mathrm{L}_1$短路：电源被短路，两灯均不发光，电流表、电压表示数均为0，不符合，排除。
综上，故障为$\mathrm{L}_1$断路，选A。
【答案】A
【知识点】并联电路故障分析、电流表使用、电压表使用
【点评】本题考查并联电路的故障判断，核心是利用并联电路各支路独立工作的特性，结合电表测量对象的变化分析故障，需注意短路会造成电源短路，导致电路无法正常工作。
【难度系数】0.6
10 如图所示，将S闭合后，$\mathrm{V}_1$、$\mathrm{V}_2$的示数分别为10 V和4 V，则$\mathrm{L}_1$与$\mathrm{L}_2$两端的电压分别是（
A.6 V,4 V
B.4 V,6 V
C.6 V,10 V
D.4 V,10 V
A
）A.6 V,4 V
B.4 V,6 V
C.6 V,10 V
D.4 V,10 V
答案
10. A
解析
【分析】首先明确电路中$\mathrm{L}_1$与$\mathrm{L}_2$的连接方式为串联；接着判断电压表的测量对象：电压表$\mathrm{V}_1$并联在电源两端，测量电路的总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压；最后根据串联电路的电压规律（总电压等于各部分电路两端电压之和），计算$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压。
【解析】闭合开关$\mathrm{S}$后，$\mathrm{L}_1$与$\mathrm{L}_2$串联。电压表$\mathrm{V}_1$测串联电路的总电压，即总电压$U=10\ \mathrm{V}$；电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压，即$U_2=4\ \mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=10\ \mathrm{V}-4\ \mathrm{V}=6\ \mathrm{V}$。因此$\mathrm{L}_1$两端电压为$6\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$4\ \mathrm{V}$，对应选项A。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题是串联电路电压规律的基础应用题，核心是正确判断电压表的测量对象，利用串联电压规律即可解题，难度较低，属于初中物理电学的基础题型。
【难度系数】0.5
【解析】闭合开关$\mathrm{S}$后，$\mathrm{L}_1$与$\mathrm{L}_2$串联。电压表$\mathrm{V}_1$测串联电路的总电压，即总电压$U=10\ \mathrm{V}$；电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压，即$U_2=4\ \mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=10\ \mathrm{V}-4\ \mathrm{V}=6\ \mathrm{V}$。因此$\mathrm{L}_1$两端电压为$6\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$4\ \mathrm{V}$，对应选项A。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题是串联电路电压规律的基础应用题，核心是正确判断电压表的测量对象，利用串联电压规律即可解题，难度较低，属于初中物理电学的基础题型。
【难度系数】0.5
