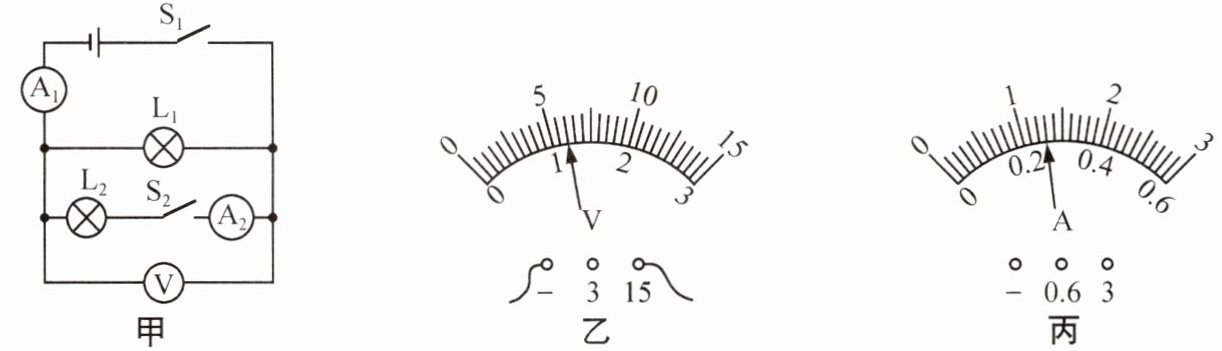

11 如图甲所示，仅闭合开关$\mathrm{S}_{1}$，电压表示数如图乙；再闭合$\mathrm{S}_{2}$，两电流表的指针均如图丙所示.
（1）闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，两灯
（2）若将电路中电流表$\mathrm{A}_{1}$与电压表对换，开关都闭合时
①电流表$\mathrm{A}_{2}$有示数
②只有灯泡$\mathrm{L}_{2}$亮
③电压表有示数
（1）闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，两灯
并
联，电源电压为6
$\mathrm{V}$，通过$\mathrm{L}_{1}$的电流为1.04
$\mathrm{A}$；再断开$\mathrm{S}_{2}$，电压表的示数不变
（填“变大”“变小”或“不变”）.（2）若将电路中电流表$\mathrm{A}_{1}$与电压表对换，开关都闭合时
③
（填序号）.①电流表$\mathrm{A}_{2}$有示数
②只有灯泡$\mathrm{L}_{2}$亮
③电压表有示数
答案
11. (1) 并 6 1.04 不变 (2) ③
解析
【分析】
先分析图甲的电路结构：仅闭合$\mathrm{S}_{1}$时，电路为$\mathrm{L}_{1}$的简单电路，电压表$\mathrm{V}$测电源电压；再闭合$\mathrm{S}_{2}$后，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流。结合电表量程判断读数，利用并联电路的电流、电压规律计算；对于电表对换后的情况，需分析电路的通路、开路状态，判断各元件的工作情况。
【解析】
（1）① 闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流从电源正极经$\mathrm{A}_{1}$后分为两条支路，分别经过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$（$\mathrm{S}_{2}$、$\mathrm{A}_{2}$），汇合后回到电源负极，故两灯并联；
② 仅闭合$\mathrm{S}_{1}$时，电压表测电源电压，图乙中电压表选用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，示数为$6\mathrm{V}$，即电源电压为$6\mathrm{V}$；
③ 闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{A}_{1}$测干路电流，$\mathrm{A}_{2}$测$\mathrm{L}_{2}$的电流，两表指针位置相同，说明$\mathrm{A}_{1}$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，读数为$1.3\mathrm{A}$；$\mathrm{A}_{2}$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，读数为$0.26\mathrm{A}$；根据并联电路电流规律，通过$\mathrm{L}_{1}$的电流$I_{1}=I - I_{2}=1.3\mathrm{A} - 0.26\mathrm{A}=1.04\mathrm{A}$；
④ 断开$\mathrm{S}_{2}$后，电压表仍并联在电源两端，测电源电压，故示数不变。
（2）若将$\mathrm{A}_{1}$与电压表对换，开关都闭合时，电压表相当于开路，电路中：$\mathrm{L}_{2}$支路因电压表开路无电流，$\mathrm{A}_{2}$无示数，$\mathrm{L}_{2}$不亮；电压表串联在干路中，相当于测电源电压，故电压表有示数。因此选③。
【答案】
(1) 并；6；1.04；不变 (2) ③
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表使用
【点评】
本题考查并联电路特点、电表读数及电路分析，关键是明确不同开关状态下的电路连接方式，掌握电表量程判断和并联电路的电流、电压规律，难度适中。
【难度系数】
0.5
先分析图甲的电路结构：仅闭合$\mathrm{S}_{1}$时，电路为$\mathrm{L}_{1}$的简单电路，电压表$\mathrm{V}$测电源电压；再闭合$\mathrm{S}_{2}$后，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流。结合电表量程判断读数，利用并联电路的电流、电压规律计算；对于电表对换后的情况，需分析电路的通路、开路状态，判断各元件的工作情况。
【解析】
（1）① 闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流从电源正极经$\mathrm{A}_{1}$后分为两条支路，分别经过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$（$\mathrm{S}_{2}$、$\mathrm{A}_{2}$），汇合后回到电源负极，故两灯并联；
② 仅闭合$\mathrm{S}_{1}$时，电压表测电源电压，图乙中电压表选用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，示数为$6\mathrm{V}$，即电源电压为$6\mathrm{V}$；
③ 闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{A}_{1}$测干路电流，$\mathrm{A}_{2}$测$\mathrm{L}_{2}$的电流，两表指针位置相同，说明$\mathrm{A}_{1}$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，读数为$1.3\mathrm{A}$；$\mathrm{A}_{2}$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，读数为$0.26\mathrm{A}$；根据并联电路电流规律，通过$\mathrm{L}_{1}$的电流$I_{1}=I - I_{2}=1.3\mathrm{A} - 0.26\mathrm{A}=1.04\mathrm{A}$；
④ 断开$\mathrm{S}_{2}$后，电压表仍并联在电源两端，测电源电压，故示数不变。
（2）若将$\mathrm{A}_{1}$与电压表对换，开关都闭合时，电压表相当于开路，电路中：$\mathrm{L}_{2}$支路因电压表开路无电流，$\mathrm{A}_{2}$无示数，$\mathrm{L}_{2}$不亮；电压表串联在干路中，相当于测电源电压，故电压表有示数。因此选③。
【答案】
(1) 并；6；1.04；不变 (2) ③
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表使用
【点评】
本题考查并联电路特点、电表读数及电路分析，关键是明确不同开关状态下的电路连接方式，掌握电表量程判断和并联电路的电流、电压规律，难度适中。
【难度系数】
0.5
12（2025中江期中）如图所示，开关S闭合后，电流表A₁、A₂的示数分别为$I_1$、$I_2$，电压表V₁、V₂、V₃的示数分别为$U_1$、$U_2$、$U_3$，则下列关系式成立的有 （
A.$I_1＞I_2$
B.$I_1=I_2$
C.$U_1=U_2=U_3$
D.$U_2+U_3=U_1$
B
）A.$I_1＞I_2$
B.$I_1=I_2$
C.$U_1=U_2=U_3$
D.$U_2+U_3=U_1$
答案
12. B
解析
【分析】要解决此题，需先简化电路：电流表相当于导线，电压表相当于开路，由此判断电流路径，确定L₁与L₂为串联电路。串联电路的电流特点是处处相等，可确定两个电流表的示数关系；再分析各电压表并联的位置，明确它们测量的电路部分，结合串联电路的电压规律判断电压关系，进而选出正确选项。
【解析】1. 简化电路：电流表A₁、A₂在电路中相当于导线，电压表V₁、V₂、V₃相当于开路，电流从电源正极出发，依次经过A₁、L₁、A₂、L₂、开关S，回到电源负极，因此L₁与L₂串联。
2. 电流分析：串联电路中电流处处相等，所以电流表A₁的示数I₁等于电流表A₂的示数I₂，故A选项错误，B选项正确。
3. 电压分析：电压表V₁并联在L₁两端，测L₁的电压U₁；电压表V₂并联在L₂两端，测L₂的电压U₂；电压表V₃并联在电源两端，测电源总电压U₃。根据串联电路电压规律，总电压等于各用电器两端电压之和，即U₃=U₁+U₂，因此C选项U₁=U₂=U₃错误，D选项U₂+U₃=U₁错误。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】本题属于电路基础题，核心是正确识别串联电路，明确电流表和电压表的测量对象，利用串联电路的电流、电压规律即可解题，难度适中。
【难度系数】0.5
【解析】1. 简化电路：电流表A₁、A₂在电路中相当于导线，电压表V₁、V₂、V₃相当于开路，电流从电源正极出发，依次经过A₁、L₁、A₂、L₂、开关S，回到电源负极，因此L₁与L₂串联。
2. 电流分析：串联电路中电流处处相等，所以电流表A₁的示数I₁等于电流表A₂的示数I₂，故A选项错误，B选项正确。
3. 电压分析：电压表V₁并联在L₁两端，测L₁的电压U₁；电压表V₂并联在L₂两端，测L₂的电压U₂；电压表V₃并联在电源两端，测电源总电压U₃。根据串联电路电压规律，总电压等于各用电器两端电压之和，即U₃=U₁+U₂，因此C选项U₁=U₂=U₃错误，D选项U₂+U₃=U₁错误。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表与电压表的使用
【点评】本题属于电路基础题，核心是正确识别串联电路，明确电流表和电压表的测量对象，利用串联电路的电流、电压规律即可解题，难度适中。
【难度系数】0.5
13（2024南通海安期中）如图所示，两个不同规格的小灯泡连接在一起，开关S闭合后$\mathrm{L}_{2}$比$\mathrm{L}_{1}$亮，电流表的示数和电压表的示数分别是0.15 A和3 V，则下列说法正确的是（
A.$\mathrm{L}_{1}$两端电压小于3 V
B.$\mathrm{L}_{2}$两端电压大于3 V
C.流过$\mathrm{L}_{1}$的电流大于0.15 A
D.若$\mathrm{L}_{1}$断路，电压表示数不变
D
）A.$\mathrm{L}_{1}$两端电压小于3 V
B.$\mathrm{L}_{2}$两端电压大于3 V
C.流过$\mathrm{L}_{1}$的电流大于0.15 A
D.若$\mathrm{L}_{1}$断路，电压表示数不变
答案
13. D
解析
【分析】首先明确电路连接方式：开关闭合后，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表测量通过$\mathrm{L}_{1}$的电流，电压表测量电源电压。结合并联电路的特点（各支路电压相等、各支路独立工作互不影响），逐一分析选项判断对错。
【解析】由电路图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表测$\mathrm{L}_{1}$支路的电流，电压表测电源电压：
1. 并联电路中各支路两端电压等于电源电压，已知电压表示数为3V，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端电压均为3V，故A（$\mathrm{L}_{1}$两端电压小于3V）、B（$\mathrm{L}_{2}$两端电压大于3V）错误；
2. 电流表测$\mathrm{L}_{1}$的电流，示数为0.15A，即流过$\mathrm{L}_{1}$的电流为0.15A，故C错误；
3. 并联电路各支路独立工作，若$\mathrm{L}_{1}$断路，电源电压不变，电压表仍测电源电压，因此电压表示数不变，故D正确。
【答案】D
【知识点】并联电路特点、电流表与电压表的使用
【点评】本题考查并联电路的规律应用，关键是正确分析电路连接方式和电表的测量对象，属于基础题型，难度适中。
【难度系数】0.5
【解析】由电路图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表测$\mathrm{L}_{1}$支路的电流，电压表测电源电压：
1. 并联电路中各支路两端电压等于电源电压，已知电压表示数为3V，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端电压均为3V，故A（$\mathrm{L}_{1}$两端电压小于3V）、B（$\mathrm{L}_{2}$两端电压大于3V）错误；
2. 电流表测$\mathrm{L}_{1}$的电流，示数为0.15A，即流过$\mathrm{L}_{1}$的电流为0.15A，故C错误；
3. 并联电路各支路独立工作，若$\mathrm{L}_{1}$断路，电源电压不变，电压表仍测电源电压，因此电压表示数不变，故D正确。
【答案】D
【知识点】并联电路特点、电流表与电压表的使用
【点评】本题考查并联电路的规律应用，关键是正确分析电路连接方式和电表的测量对象，属于基础题型，难度适中。
【难度系数】0.5
14（2024扬州江都期中）如图所示，电源电压不变，闭合开关S，电压表V₁的示数为5 V，电压表V₂的示数为2 V。下列说法中正确的是（
A.电源两端电压为7 V
B.断开开关，只将电压表V₂换成电流表，则L₁与L₂串联
C.L₁两端电压为3 V
D.断开开关，将两个电压表都换成电流表，则L₁与L₂串联
C
）A.电源两端电压为7 V
B.断开开关，只将电压表V₂换成电流表，则L₁与L₂串联
C.L₁两端电压为3 V
D.断开开关，将两个电压表都换成电流表，则L₁与L₂串联
答案
14. C
解析
【分析】首先明确闭合开关S时的电路结构：L₁与L₂串联；电压表V₁并联在电源两端，测电源电压；电压表V₂并联在L₂两端，测L₂的电压。再逐一分析各选项：A选项需判断电源电压，B、D选项需分析电表替换后的电路连接情况，C选项利用串联电路电压规律计算L₁两端电压。
【解析】闭合开关S时，L₁与L₂串联：
1. 电压表V₁测电源电压，故电源电压U=U_V1=5V，因此A选项（电源电压7V）错误；
2. 电压表V₂测L₂两端电压，即U₂=U_V2=2V，根据串联电路电压规律U=U₁+U₂，得L₁两端电压U₁=U-U₂=5V-2V=3V，故C选项正确；
3. 分析B选项：断开开关，将V₂换成电流表，电流表相当于导线，此时L₂被短路，电路为L₁的简单电路，并非L₁与L₂串联，B错误；
4. 分析D选项：断开开关，将两个电压表都换成电流表，电流表相当于导线，会造成电源短路，D错误。
【答案】C
【知识点】串联电路电压规律；电流表、电压表的使用
【点评】本题考查串联电路的电压特点及电表的电路作用，关键是正确分析不同状态下的电路连接方式，区分电压表（并联、开路）和电流表（串联、短路）的特点，易错点是电表替换后的电路判断。
【难度系数】0.5
【解析】闭合开关S时，L₁与L₂串联：
1. 电压表V₁测电源电压，故电源电压U=U_V1=5V，因此A选项（电源电压7V）错误；
2. 电压表V₂测L₂两端电压，即U₂=U_V2=2V，根据串联电路电压规律U=U₁+U₂，得L₁两端电压U₁=U-U₂=5V-2V=3V，故C选项正确；
3. 分析B选项：断开开关，将V₂换成电流表，电流表相当于导线，此时L₂被短路，电路为L₁的简单电路，并非L₁与L₂串联，B错误；
4. 分析D选项：断开开关，将两个电压表都换成电流表，电流表相当于导线，会造成电源短路，D错误。
【答案】C
【知识点】串联电路电压规律；电流表、电压表的使用
【点评】本题考查串联电路的电压特点及电表的电路作用，关键是正确分析不同状态下的电路连接方式，区分电压表（并联、开路）和电流表（串联、短路）的特点，易错点是电表替换后的电路判断。
【难度系数】0.5
15（易错题）(2024宿迁宿豫期中)如图所示的电路图中，圆圈是电流表或电压表，各元件和各部分连接均完好，闭合开关，下列说法正确的是（
A.若两灯串联，则②为电流表，①③均为电压表，且①③示数相等
B.若①②为电流表，③为电压表，则①有示数，②无示数，③测电源电压
C.若②为电压表，①③均为电流表，则①的示数可能与③的示数相等
D.若①③为同种电表，②为另一种电表时，则两灯不能均发光
B
）A.若两灯串联，则②为电流表，①③均为电压表，且①③示数相等
B.若①②为电流表，③为电压表，则①有示数，②无示数，③测电源电压
C.若②为电压表，①③均为电流表，则①的示数可能与③的示数相等
D.若①③为同种电表，②为另一种电表时，则两灯不能均发光
答案
15. B
解析
【分析】
要判断各选项的正确性，需结合电流表（串联，相当于导线）和电压表（并联，相当于开路）的使用规则，逐个分析每个选项中电表类型对应的电路连接方式，进而判断选项描述是否正确。
【解析】
选项A：若两灯串联，电流需只有一条路径，此时②应为电流表（相当于导线，让电流通过），①③应为电压表（相当于开路，不影响串联路径）。此时①测右灯两端电压，③测左灯两端电压，只有两灯规格相同时①③示数才相等，并非一定相等，故A错误。
选项B：若①②为电流表，③为电压表。①是电流表，相当于导线，使左灯两端接电源正负极，左灯有电流；②是电流表，两端均接电源正极，无电流通过，示数为0；③是电压表，并联在电源两端，测电源电压。符合“①有示数，②无示数，③测电源电压”的描述，故B正确。
选项C：若②为电压表，①③为电流表，此时两灯并联，①在干路测总电流，③在右灯支路测支路电流，总电流等于两支路电流之和，故①示数大于③示数，不可能相等，C错误。
选项D：若①③为电流表，②为电压表时，两灯并联，均能发光，故“两灯不能均发光”的描述错误，D错误。
【答案】
B
【知识点】
电流表使用；电压表使用；电路连接
【点评】
本题是电路判断的易错题，需明确电流表和电压表的作用，分析电路时要注意电表类型对电路的影响，避免误判电路连接方式。
【难度系数】
0.3
要判断各选项的正确性，需结合电流表（串联，相当于导线）和电压表（并联，相当于开路）的使用规则，逐个分析每个选项中电表类型对应的电路连接方式，进而判断选项描述是否正确。
【解析】
选项A：若两灯串联，电流需只有一条路径，此时②应为电流表（相当于导线，让电流通过），①③应为电压表（相当于开路，不影响串联路径）。此时①测右灯两端电压，③测左灯两端电压，只有两灯规格相同时①③示数才相等，并非一定相等，故A错误。
选项B：若①②为电流表，③为电压表。①是电流表，相当于导线，使左灯两端接电源正负极，左灯有电流；②是电流表，两端均接电源正极，无电流通过，示数为0；③是电压表，并联在电源两端，测电源电压。符合“①有示数，②无示数，③测电源电压”的描述，故B正确。
选项C：若②为电压表，①③为电流表，此时两灯并联，①在干路测总电流，③在右灯支路测支路电流，总电流等于两支路电流之和，故①示数大于③示数，不可能相等，C错误。
选项D：若①③为电流表，②为电压表时，两灯并联，均能发光，故“两灯不能均发光”的描述错误，D错误。
【答案】
B
【知识点】
电流表使用；电压表使用；电路连接
【点评】
本题是电路判断的易错题，需明确电流表和电压表的作用，分析电路时要注意电表类型对电路的影响，避免误判电路连接方式。
【难度系数】
0.3
