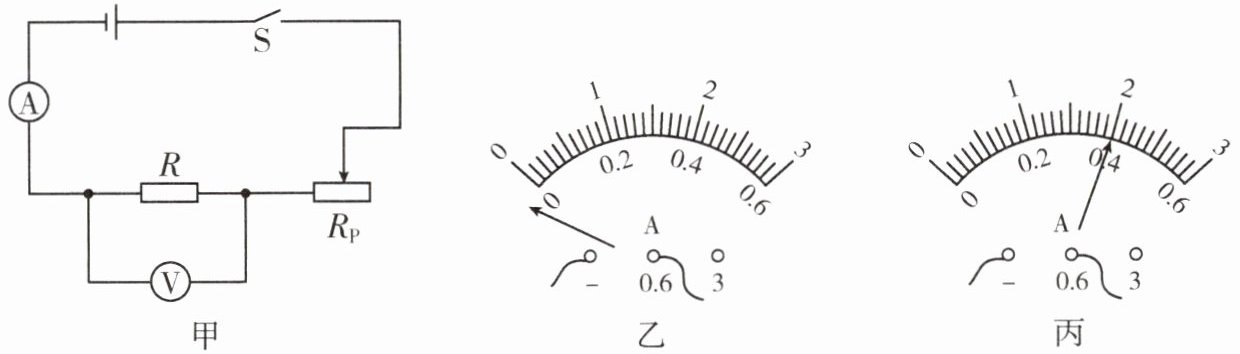

3. 小涛设计了如图甲所示的电路测量待测电阻器的电阻。

(1)该实验原理是（填公式）。
(2)按图甲电路图连接实物图时，刚连接好最后一根导线时，电流表指针发生如图乙所示的偏转。操作的不妥当之处是：①；②。
(3)改正错误后，移动滑片，当电压表示数为2.4 V时，电流表的示数如图丙所示，则待测电阻器的电阻为Ω。

3.(1)$R=\frac{U}{I}$ (2)①连接电路时，开关未断开 ②电流表正、负接线柱接反 (3)6

【分析】
本题为伏安法测电阻的实验题，需结合实验原理、电路连接规范、电流表读数规则及欧姆定律逐步解答：
(1) 伏安法测电阻的核心是通过测量电阻两端电压和通过的电流计算电阻，对应公式为$R=\frac{U}{I}$；
(2) 连接电路时，为避免电路接通瞬间电流过大损坏元件，开关应处于断开状态；电流表使用要求电流“正进负出”，指针反向偏转说明接线错误，刚连好导线指针偏转说明开关未断开；
(3) 先确定电流表量程和分度值读取电流，再代入欧姆定律公式计算待测电阻。
【解析】
(1) 伏安法测电阻的实验原理是欧姆定律的变形公式：$\boldsymbol{R=\frac{U}{I}}$；
(2) 连接电路时，刚接好最后一根导线电流表就偏转，说明①连接电路时开关未断开；图乙中电流表指针反向偏转，说明②电流表的正、负接线柱接反了；
(3) 由图丙可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；已知电压表示数$U=2.4V$，根据$R=\frac{U}{I}$，代入数据得：$R=\frac{2.4V}{0.4A}=6Ω$。
【答案】
(1)$R=\frac{U}{I}$；(2)①连接电路时开关未断开；②电流表正、负接线柱接反；(3)6
【知识点】
伏安法测电阻、电流表使用、欧姆定律应用
【点评】
本题考查电学基础实验的核心知识点，涵盖实验原理、电路连接注意事项、电表读数及电阻计算，是初中电学实验的常考题型，需熟练掌握电流表的正确使用方法和欧姆定律的应用。
【难度系数】
0.5

1. 在用伏安法测电阻的实验中，滑动变阻器不能起到的作用是()。

A.改变电路中的电流
B.改变待测电阻器的阻值
C.改变待测电阻器两端的电压
D.保护电路

1.B

【分析】
这道题考查伏安法测电阻实验中滑动变阻器的作用，解题思路是：先回忆滑动变阻器的工作原理，再逐一分析每个选项，判断滑动变阻器能否实现对应作用，最终选出不符合要求的选项。
【解析】
伏安法测电阻实验中，滑动变阻器通过改变接入电路的电阻丝长度来调整电路电阻，进而影响电路的电流和电压，同时起到保护电路的作用。对各选项分析如下：
A. 滑动变阻器电阻变化会改变电路总电阻，电源电压不变时，根据$I=\frac{U}{R_{总}}$，电路中的电流会改变，该选项是滑动变阻器的作用；
B. 待测电阻的阻值由自身材料、长度、横截面积和温度决定，滑动变阻器无法改变待测电阻的阻值，该选项不是滑动变阻器的作用；
C. 电路电流改变时，待测电阻阻值不变，根据$U=IR$，待测电阻两端的电压会改变，该选项是滑动变阻器的作用；
D. 滑动变阻器接入最大电阻时，电路电流最小，可防止电流过大烧坏元件，起到保护电路的作用，该选项是滑动变阻器的作用。
综上，滑动变阻器不能起到的作用是B选项。
【答案】B
【知识点】滑动变阻器的作用、伏安法测电阻
【点评】本题是伏安法测电阻实验的基础题，重点考查滑动变阻器在实验中的功能，需明确滑动变阻器无法改变待测电阻自身的固有属性，属于实验原理的基础考查。
【难度系数】0.6

2. 在用伏安法测电阻的实验中，下列注意事项中不必要的是()。

A.连接电路之前，先断开开关
B.应从电源的正极开始连线，开关应靠近电源的正极
C.在无法估计待测电阻器的电阻大小时，电流表、电压表应先用大测量范围进行试触
D.闭合开关前，滑动变阻器滑片应移到阻值最大的位置

2.B

【分析】要解决这道题，需回忆伏安法测电阻实验的各项操作注意事项，逐一判断每个选项是否为实验必要操作，核心是区分保护电路的必要操作与非核心的连接要求。
【解析】逐个分析选项：
1. 选项A：连接电路前断开开关，可避免接线过程中出现短路，损坏电源或电表，属于必要操作；
2. 选项B：连接电路时，无需从电源正极开始连线，开关也无需靠近电源正极，只要电路连接正确、元件接入无误即可，该事项并非必要；
3. 选项C：无法估计待测电阻大小时，电流表、电压表先用大量程试触，能防止电表因电流/电压过大损坏，属于必要操作；
4. 选项D：闭合开关前，滑动变阻器滑片移到阻值最大位置，可使电路初始电流最小，保护电路元件，属于必要操作。
综上，不必要的是选项B。
【答案】B
【知识点】伏安法测电阻、电路连接注意事项、滑动变阻器的使用
【点评】本题考查伏安法测电阻实验的基础操作规范，侧重对实验细节的理解，需区分必要的保护操作与非必要的连接顺序要求，属于实验基础题。
【难度系数】0.6

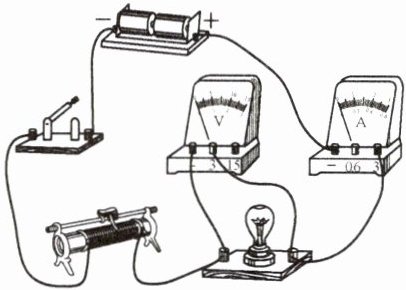

3. 某同学为测量标有电压为2.2 V的小灯泡的电阻而连接的实物电路如图所示。有关该实物电路的连接，下列说法正确的是()。

A.滑动变阻器的接法正确
B.电流表正、负接线柱接反
C.电流表测量范围选择正确
D.电压表测量范围选择错误

3.B

【分析】要判断各选项的正误，需依据电流表、电压表、滑动变阻器的正确使用规则，逐一分析实物电路的连接：1. 滑动变阻器需“一上一下”接线才能改变接入电路的电阻，图中滑动变阻器接了下方两个接线柱，相当于定值电阻，无法变阻；2. 电流表应让电流从正接线柱流入、负接线柱流出，需观察电流流入电流表的接线柱；3. 电压表量程需匹配小灯泡额定电压，电流表量程需匹配小灯泡额定电流；4. 结合各选项描述，逐一判断对错。
【解析】逐一分析选项：
选项A：滑动变阻器正确接法是“一上一下”，图中接了下方两个接线柱，接法错误，A错误。
选项B：电流表使用时，电流应从正接线柱流入、负接线柱流出。由实物图可知，电流从电流表的负接线柱流入，正接线柱流出，正负接线柱接反，B正确。
选项C：小灯泡额定电压为2.2V，额定电流约为零点几安，应选0~0.6A量程，图中电流表选了0~3A量程，测量范围选择错误，C错误。
选项D：小灯泡额定电压2.2V，电压表选0~3V量程，测量范围选择正确，D错误。
【答案】B
【知识点】电流表使用、滑动变阻器使用、电压表使用
【点评】本题考查电路连接的正误判断，需掌握电流表、电压表、滑动变阻器的使用规则，仔细观察实物接线即可判断，属于基础电路题。
【难度系数】0.5
