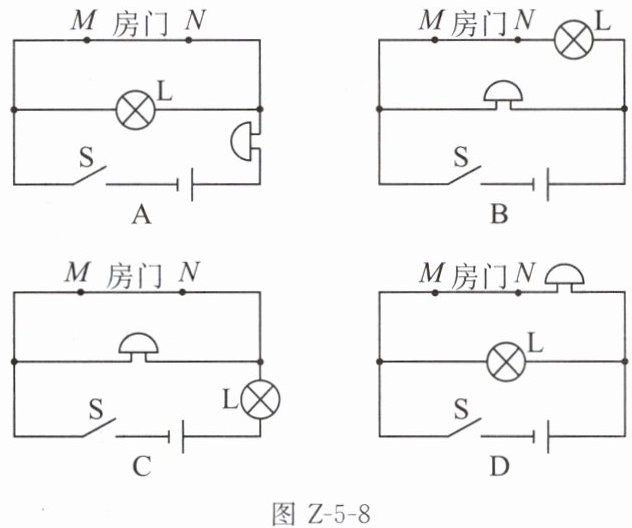

8. (2025苏州)小明要设计自动防盗报警电路。要求:开关S闭合后,灯亮电铃不响;当房门被打开时,细导线MN被扯断,灯亮且电铃响。图Z-5-8中电路符合设计要求的是 ()

8. C

【分析】
要满足题目要求，需明确两个核心条件：①开关S闭合、导线MN完好时，电铃被短路，电铃不响，灯正常发光；②导线MN被扯断（房门打开）时，电铃接入电路，灯和电铃都工作，灯亮且电铃响。需逐一分析各选项电路，判断是否符合上述两个条件。
【解析】
选项A：S闭合后，灯和电铃并联接入电路，灯亮且电铃响，不符合“电铃不响”的要求，排除。
选项B：S闭合后，灯和电铃并联接入电路，灯亮且电铃响，不符合“电铃不响”的要求，排除。
选项C：S闭合、MN完好时，导线MN将电铃短路，电流优先走MN支路，电铃无电流通过（不响），电流经灯回到电源，灯亮；当MN被扯断，电流只能通过电铃支路，与灯串联，此时灯亮且电铃响，符合要求。
选项D：S闭合、MN完好时，电铃所在支路导通，灯和电铃并联，灯亮且电铃响，不符合“电铃不响”的要求，排除。
【答案】
C
【知识点】
电路短路、串并联电路
【点评】
本题结合实际防盗场景，考查电路的短路和串并联的应用，关键是根据题目要求分析导线完好与断开时的电路工作状态，属于中等难度的电路分析题。
【难度系数】
0.5

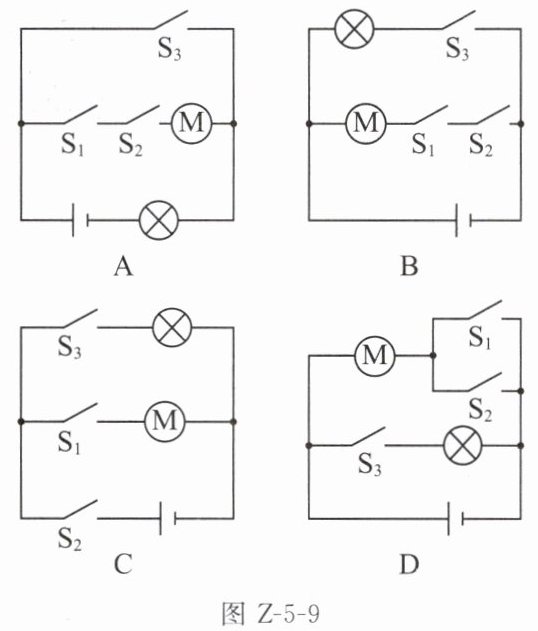

9. (2025徐州二模)一自动售货机的使用说明如下:手机扫码(闭合$S_1$)或投币(闭合$S_2$),启动电动机完成自动售货;光线较暗时光控开关$S_3$自动闭合,灯泡发光。某同学根据使用说明设计了如图Z-5-9所示的电路,符合要求的是 ()

图Z-5-9

9. D

【分析】
要解决这道电路设计题，需先明确题目要求的电路逻辑：①电动机M的启动条件：闭合S₁（扫码）或闭合S₂（投币）都能让M工作，说明S₁和S₂是并联关系，共同控制M；②灯泡的工作条件：仅光线暗时S₃闭合，灯泡发光，说明S₃单独控制灯泡，且灯泡与M的工作互不影响，即两者为并联关系。接下来逐一分析各选项是否符合上述逻辑。
【解析】
1. 分析选项A：电动机M所在支路的开关S₁、S₂串联，只有S₁和S₂同时闭合时M才工作，不符合“闭合S₁或S₂都能启动M”的要求，排除A；
2. 分析选项B：电动机M所在支路的开关S₁、S₂串联，需两者同时闭合M才工作，不符合要求，排除B；
3. 分析选项C：S₂在干路，要让M工作需S₂和S₁都闭合，灯泡工作需S₂和S₃都闭合，不符合“闭合S₁或S₂启动M”的要求，排除C；
4. 分析选项D：S₁和S₂并联后与电动机M串联，满足“闭合S₁或S₂都能启动M”；灯泡所在支路仅由S₃控制，且M与灯泡并联，工作互不影响，完全符合题目要求。
【答案】
D
【知识点】
电路设计、串并联电路
【点评】
本题结合自动售货机的实际场景考查电路设计，核心是根据用电器的工作要求判断开关的连接方式，需明确并联开关实现“或”控制、串联开关实现“且”控制的特点，属于基础电路应用题型。
【难度系数】
0.5

10. (2024 盐城亭湖区校级月考)
实验创新小组的同学设计了一个“感应数字时钟”，

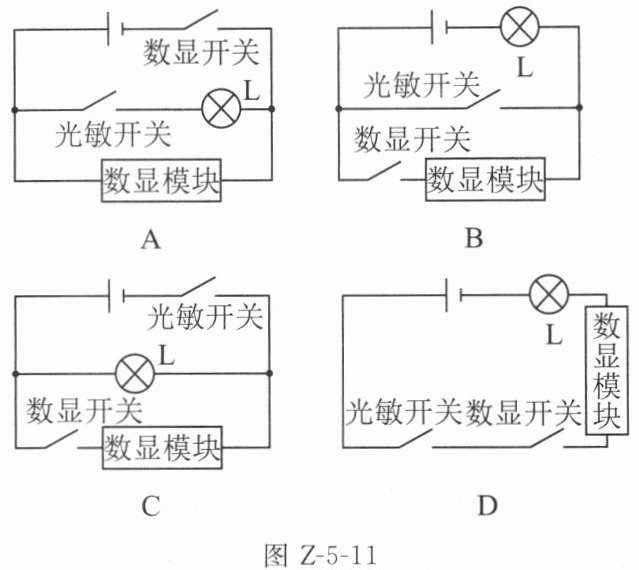

如图 Z-5-10 所示，闭合数显开关后屏幕(数显模块)上能显示当前时间；若环境较暗，光敏开关自动闭合，小灯泡会发光并照亮屏幕。图 Z-5-11 中电路符合要求的是 ()


图 Z-5-11
A
数显开关
光敏开关
数显模块
L
B
光敏开关
数显开关
数显模块
L
C
光敏开关
数显开关
数显模块
L
D
光敏开关
数显开关
数显模块
L

10. A

【分析】
要解决这道题，需先明确各元件的工作要求：①闭合数显开关时，数显模块单独显示时间；②环境较暗时光敏开关闭合，小灯泡单独发光照亮屏幕。这说明数显模块与小灯泡需独立工作，因此二者应为并联关系，且各自支路有对应的开关控制，据此分析各选项的电路连接是否符合要求。
【解析】
根据题意，数显模块和小灯泡需独立工作，故二者应并联，数显开关控制数显模块支路，光敏开关控制小灯泡支路。逐一分析选项：
选项A：数显开关与数显模块串联为一条支路，光敏开关与小灯泡串联为另一条支路，两条支路并联，满足“闭合数显开关数显模块工作、光敏开关闭合小灯泡工作”的要求；
选项B、C、D：数显开关与光敏开关串联，需两个开关同时闭合才能让用电器工作，不符合独立控制的要求。
【答案】
A
【知识点】
并联电路、开关的作用
【点评】
本题结合实际应用考查电路设计，核心是理解并联电路中各支路用电器独立工作的特点，明确不同开关对应控制不同用电器的连接方式，属于基础电路题。
【难度系数】
0.6

11. (2025苏州姑苏区校级月考) 在楼道里，有一种声控加光控的照明电路。夜晚光线很弱时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，楼道灯L发光。而在白天，即便楼道内发出声音使声控开关闭合，但光控开关始终断开，楼道灯L并不会亮。这样既保障了居民的出入安全，又节约了电能。请在图Z-5-12中完成其简化电路设计。


图Z-5-12
图Z-5-13

11. 如图所示

【分析】
要设计满足要求的电路，需明确开关的工作逻辑：只有夜晚（光控开关闭合）且有声音（声控开关闭合）时灯才亮，说明两个开关需同时闭合电路才导通，因此两个开关应串联，再与灯泡、电源组成完整电路，以此实现题目要求的功能。
【解析】
根据题意，声控开关和光控开关需同时闭合才能接通电路，故将声控开关与光控开关串联，再将串联后的开关与灯泡L、电源串联，组成照明电路，这样白天光控开关断开时，无论声控开关是否闭合，电路都不通；夜晚光控开关闭合，有声时声控开关闭合，电路导通，灯L发光，符合要求。
【答案】

【知识点】
串联电路、电路设计
【点评】
本题结合楼道灯的实际应用场景，考查串联电路的应用，将物理知识与生活实际紧密结合，解题核心是理解两个开关的逻辑关系（同时控制电路通断），难度适中，能很好地考查学生对串联电路的掌握情况。
【难度系数】
0.6

12. (2025 广东)小明家的智能门锁，可通过指纹识别开关$S_1$或密码识别开关$S_2$控制电动机开锁。请在图Z-5-13中完成其简化电路设计。

12. 如图所示

【分析】要实现“指纹开关$S_1$或密码开关$S_2$控制电动机开锁”，即任意一个开关闭合时电动机都能工作，说明两个开关需并联（并联电路中各支路独立，任意一支路通路则干路通），因此将$S_1$与$S_2$并联后，再与电动机$M$、电源串联，即可满足要求。
【解析】根据题意，$S_1$和$S_2$为并联关系，将两开关并联后，整体与电动机$M$、电源串联组成电路：当闭合$S_1$时，电路接通，电动机工作；当闭合$S_2$时，电路也接通，电动机工作，符合“或”控制的开锁需求。
【答案】
【知识点】串并联电路设计、开关的作用
【点评】本题结合生活实际考查电路设计，核心是理解“或”控制对应开关并联，难度适中，注重物理知识的应用。
【难度系数】0.6

13.（2025南通启东模拟）请设计一个停车位是否被占用的模拟提醒电路。器材：红色、绿色灯泡各一个，开关S一个，电源和导线。要求：①无论开关S是否闭合，红灯一直亮；②开关S断开，绿灯亮，表示有空车位；③红灯变亮，绿灯熄灭，表示车位被占用。请在虚线框中画出符合要求的电路。

13. 如图所示

【分析】
要满足题目对红灯、绿灯和开关S的控制要求，需分两种开关状态分析：①无论S是否闭合，红灯都工作，说明红灯需始终接入电路；②S断开时绿灯亮，S闭合时绿灯熄灭，说明开关S应与绿灯并联，通过闭合开关短路绿灯；同时S闭合时红灯变亮，说明S闭合后电路总电阻减小、电流增大，因此红灯需与“开关S和绿灯的并联部分”串联，这样S断开时红灯与绿灯串联，两者都工作；S闭合时绿灯被短路，仅红灯工作，电流变大使红灯变亮，符合要求。
【解析】
电路连接步骤如下：
1. 电源正极连接红灯的一端；
2. 红灯的另一端分接两个支路：一支接开关S，另一支接绿灯；
3. 开关S的另一端与绿灯的另一端连接后，共同接电源负极，形成完整回路。
该电路的工作情况：
开关S断开时，电流路径为：电源正极→红灯→绿灯→电源负极，红灯、绿灯串联，均发光，满足“红灯一直亮，S断开时绿灯亮”；
开关S闭合时，绿灯被短路，电流路径为：电源正极→红灯→开关S→电源负极，电路仅红灯工作，总电阻变小，电流增大，红灯变亮，绿灯熄灭，满足“S闭合时红灯变亮、绿灯熄灭”的要求。
【答案】
如图所示
【知识点】
电路设计、串并联电路特点
【点评】
本题结合停车位提醒的实际场景考查电路设计，需根据开关对用电器的控制要求，结合串并联电路的电流、电阻特点分析，是电路知识的实际应用类题目，能考查学生的逻辑分析能力。
【难度系数】
0.5
