知识梳理
通过三种视图确定几何体的形状的步骤:(1)根据主视图、左视图和俯视图想象几何体的
通过三种视图确定几何体的形状的步骤:(1)根据主视图、左视图和俯视图想象几何体的
正
面、左
面和上
面的形状;(2)根据实线
和虚线
想象几何体看得见部分和看不见部分的轮廓线;(3)综合起来考虑整体图形。答案
1. 正 左 上
2. 实线 虚线
2. 实线 虚线
解析
【分析】
这道题考查通过三视图还原几何体的基础步骤，解题时先回忆三视图的基本定义：主视图是从物体正前方观察得到的视图，左视图是从物体左面观察得到的视图，俯视图是从物体上方观察得到的视图，对应可确定第一步的三个面；再回忆视图的绘制规范：看得见的轮廓线画实线，看不见的轮廓线画虚线，即可确定第二步的填空内容。
【解析】
(1) 主视图反映几何体正面的形状，左视图反映几何体左面的形状，俯视图反映几何体上面的形状，因此三个空依次填正、左、上；
(2) 视图绘制规则规定：几何体看得见部分的轮廓线用实线表示，看不见部分的轮廓线用虚线表示，因此可以根据实线和虚线区分几何体看得见、看不见部分的轮廓线，两个空依次填实线、虚线。
【答案】
(1) 正、左、上
(2) 实线、虚线
【知识点】
三视图概念，视图绘制规范
【点评】
本题属于基础概念类题目，重点考查对三视图相关基础定义和绘制规则的记忆与理解，是开展三视图相关后续学习的基础，需熟练掌握。
【难度系数】
0.9
这道题考查通过三视图还原几何体的基础步骤，解题时先回忆三视图的基本定义：主视图是从物体正前方观察得到的视图，左视图是从物体左面观察得到的视图，俯视图是从物体上方观察得到的视图，对应可确定第一步的三个面；再回忆视图的绘制规范：看得见的轮廓线画实线，看不见的轮廓线画虚线，即可确定第二步的填空内容。
【解析】
(1) 主视图反映几何体正面的形状，左视图反映几何体左面的形状，俯视图反映几何体上面的形状，因此三个空依次填正、左、上；
(2) 视图绘制规则规定：几何体看得见部分的轮廓线用实线表示，看不见部分的轮廓线用虚线表示，因此可以根据实线和虚线区分几何体看得见、看不见部分的轮廓线，两个空依次填实线、虚线。
【答案】
(1) 正、左、上
(2) 实线、虚线
【知识点】
三视图概念，视图绘制规范
【点评】
本题属于基础概念类题目，重点考查对三视图相关基础定义和绘制规则的记忆与理解，是开展三视图相关后续学习的基础，需熟练掌握。
【难度系数】
0.9

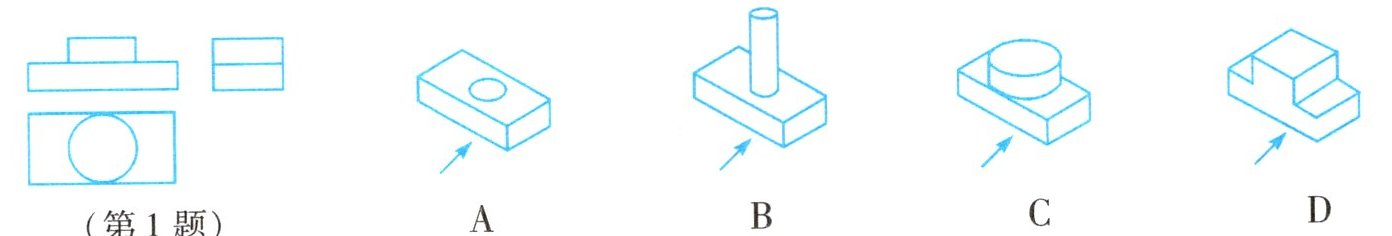

1. 如图所示的是某几何体的三种视图,则该几何体是(
C
)。答案
1. C
解析
【分析】
解题时我们可以通过三视图的特征结合排除法逐步确定正确选项：首先看俯视图含有圆形，说明几何体包含圆柱结构，可先排除不含圆柱的选项；再结合主视图和左视图是上下两个矩形，说明是两个几何体上下叠放，排除挖去结构的选项；最后对比剩余选项中圆柱的尺寸是否和视图特征匹配即可得出答案。
【解析】
我们逐一分析各选项：
1. 选项D：该几何体仅由长方体拼接而成，俯视图不可能出现圆形，不符合给出的俯视图特征，排除；
2. 选项A：该几何体是长方体挖去一个圆柱，属于凹形结构，主视图不会呈现上下两个外凸的矩形，不符合主视图特征，排除；
3. 选项B：该几何体上方是细高圆柱，其俯视图的圆形直径远小于下方长方体的宽度，且左视图中上方矩形的宽度会小于下方矩形，不符合左视图和俯视图的特征，排除；
4. 选项C：该几何体由下方长方体和上方矮粗圆柱叠放而成，圆柱底面直径与下方长方体宽度相等，主视图、左视图均为上下两个等宽矩形，俯视图为矩形内含相切圆，完全符合给出的三视图特征。
【答案】
C
【知识点】
由三视图判断几何体；组合体的三视图
【点评】
本题主要考查学生对三视图的掌握程度和空间想象能力，解题时抓住三视图的核心特征，用排除法可以快速锁定答案，是三视图相关的典型基础题。
【难度系数】
0.8
解题时我们可以通过三视图的特征结合排除法逐步确定正确选项：首先看俯视图含有圆形，说明几何体包含圆柱结构，可先排除不含圆柱的选项；再结合主视图和左视图是上下两个矩形，说明是两个几何体上下叠放，排除挖去结构的选项；最后对比剩余选项中圆柱的尺寸是否和视图特征匹配即可得出答案。
【解析】
我们逐一分析各选项：
1. 选项D：该几何体仅由长方体拼接而成，俯视图不可能出现圆形，不符合给出的俯视图特征，排除；
2. 选项A：该几何体是长方体挖去一个圆柱，属于凹形结构，主视图不会呈现上下两个外凸的矩形，不符合主视图特征，排除；
3. 选项B：该几何体上方是细高圆柱，其俯视图的圆形直径远小于下方长方体的宽度，且左视图中上方矩形的宽度会小于下方矩形，不符合左视图和俯视图的特征，排除；
4. 选项C：该几何体由下方长方体和上方矮粗圆柱叠放而成，圆柱底面直径与下方长方体宽度相等，主视图、左视图均为上下两个等宽矩形，俯视图为矩形内含相切圆，完全符合给出的三视图特征。
【答案】
C
【知识点】
由三视图判断几何体；组合体的三视图
【点评】
本题主要考查学生对三视图的掌握程度和空间想象能力，解题时抓住三视图的核心特征，用排除法可以快速锁定答案，是三视图相关的典型基础题。
【难度系数】
0.8

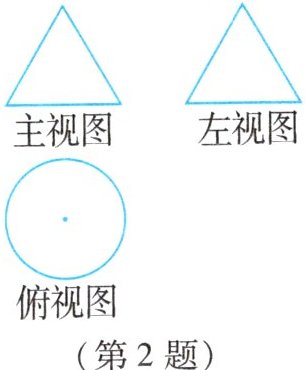

2. 如图所示的是某几何体的三种视图,则这个几何体是(
A.棱柱
B.圆柱
C.棱锥
D.圆锥
D
)。A.棱柱
B.圆柱
C.棱锥
D.圆锥
答案
2. D
解析
【分析】
解题时先回忆常见几何体的三视图特点，第一步观察主视图和左视图，二者均为三角形，说明该几何体属于锥体，可先排除柱体类的棱柱、圆柱；第二步观察俯视图，俯视图是带圆心的圆，说明锥体的底面为圆形，即可排除底面是多边形的棱锥，最终确定几何体为圆锥。
【解析】
我们逐个分析选项：
A. 棱柱的主视图、左视图通常为矩形，俯视图为多边形，不符合题意；
B. 圆柱的主视图、左视图为矩形，俯视图为不含圆心的圆，不符合题意；
C. 棱锥的俯视图为多边形（带有顶点与各顶点的连线），不是圆形，不符合题意；
D. 圆锥的主视图、左视图均为等腰三角形，俯视图为带圆心的圆，完全符合三个视图的特征，符合题意。
综上，本题选D。
【答案】
D
【知识点】
三视图识别、常见几何体的三视图特征
【点评】
本题属于基础题型，核心考查对常见几何体三视图特点的掌握，熟练记忆不同几何体对应的三视图，就能快速准确选出答案。
【难度系数】
0.9
解题时先回忆常见几何体的三视图特点，第一步观察主视图和左视图，二者均为三角形，说明该几何体属于锥体，可先排除柱体类的棱柱、圆柱；第二步观察俯视图，俯视图是带圆心的圆，说明锥体的底面为圆形，即可排除底面是多边形的棱锥，最终确定几何体为圆锥。
【解析】
我们逐个分析选项：
A. 棱柱的主视图、左视图通常为矩形，俯视图为多边形，不符合题意；
B. 圆柱的主视图、左视图为矩形，俯视图为不含圆心的圆，不符合题意；
C. 棱锥的俯视图为多边形（带有顶点与各顶点的连线），不是圆形，不符合题意；
D. 圆锥的主视图、左视图均为等腰三角形，俯视图为带圆心的圆，完全符合三个视图的特征，符合题意。
综上，本题选D。
【答案】
D
【知识点】
三视图识别、常见几何体的三视图特征
【点评】
本题属于基础题型，核心考查对常见几何体三视图特点的掌握，熟练记忆不同几何体对应的三视图，就能快速准确选出答案。
【难度系数】
0.9

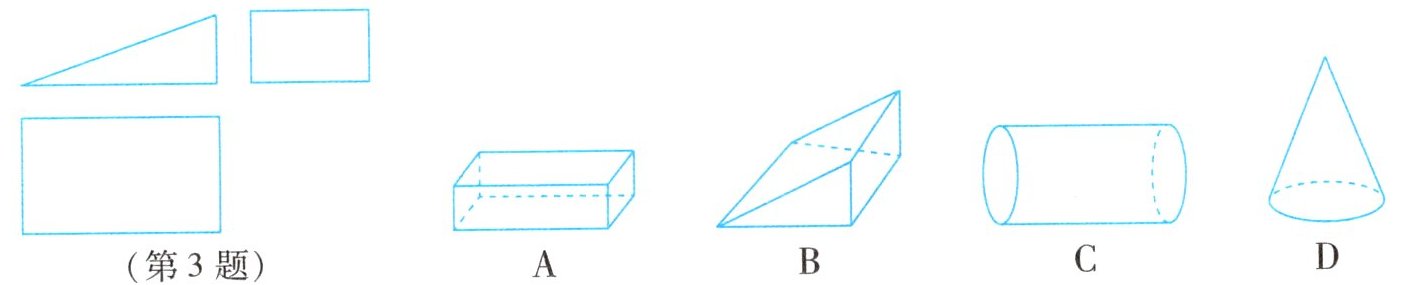

3. 如图所示的是某几何体的三种视图,则该几何体是(
B
)。答案
3. B
解析
【分析】
要解决这道题，我们可以通过比对各选项几何体的三视图特征和题干给出的三视图（2个长方形、1个直角三角形），用排除法快速推导答案。首先回忆常见几何体的三视图特点：长方体三视图全为矩形，圆柱视图含矩形和圆形，圆锥视图含三角形和圆形，直三棱柱的视图可同时出现三角形和矩形，与题干视图特征匹配，对应选项B。
【解析】
题干给出的三视图包含2个长方形和1个直角三角形，逐一分析选项：
1. 选项A为长方体，三个视图均是长方形，不存在三角形，不符合题意，排除；
2. 选项B为底面是直角三角形的直三棱柱，摆放角度适配时，三视图恰好为两个长方形和一个直角三角形，符合题干特征；
3. 选项C为横放的圆柱，三视图是两个长方形和一个圆形，没有三角形，不符合题意，排除；
4. 选项D为圆锥，三视图是两个等腰三角形和一个带圆心的圆形，不符合题意，排除。
综上，正确选项为B。
【答案】
B
【知识点】
三视图识别，由三视图还原几何体
【点评】
本题考查几何体与三视图的对应关系，解题核心是熟练掌握常见几何体的三视图特征，使用排除法可以高效得出答案，属于基础题型。
【难度系数】
0.8
要解决这道题，我们可以通过比对各选项几何体的三视图特征和题干给出的三视图（2个长方形、1个直角三角形），用排除法快速推导答案。首先回忆常见几何体的三视图特点：长方体三视图全为矩形，圆柱视图含矩形和圆形，圆锥视图含三角形和圆形，直三棱柱的视图可同时出现三角形和矩形，与题干视图特征匹配，对应选项B。
【解析】
题干给出的三视图包含2个长方形和1个直角三角形，逐一分析选项：
1. 选项A为长方体，三个视图均是长方形，不存在三角形，不符合题意，排除；
2. 选项B为底面是直角三角形的直三棱柱，摆放角度适配时，三视图恰好为两个长方形和一个直角三角形，符合题干特征；
3. 选项C为横放的圆柱，三视图是两个长方形和一个圆形，没有三角形，不符合题意，排除；
4. 选项D为圆锥，三视图是两个等腰三角形和一个带圆心的圆形，不符合题意，排除。
综上，正确选项为B。
【答案】
B
【知识点】
三视图识别，由三视图还原几何体
【点评】
本题考查几何体与三视图的对应关系，解题核心是熟练掌握常见几何体的三视图特征，使用排除法可以高效得出答案，属于基础题型。
【难度系数】
0.8

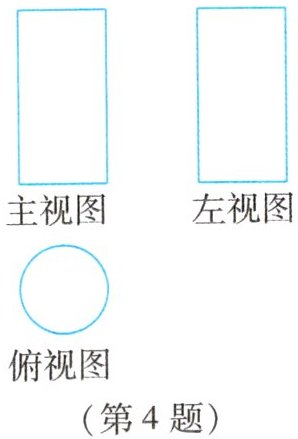

4. 如图所示的是某几何体的三种视图。已知主视图和左视图是两个相同的长方形，若主视图的相邻两边长分别为4和2，俯视图是直径为2的圆，则这个几何体的表面积是
10π
。（结果保留π）答案
4. 10π
解析
【分析】
首先根据三视图的特征判断几何体类型：主视图、左视图为长方形，俯视图为圆，可确定该几何体是圆柱；接下来从三视图中提取圆柱的参数：俯视图的直径为底面直径，可得底面半径，主视图中与直径不同的边长为圆柱的高；最后根据圆柱表面积公式（表面积=2个底面积+侧面积）代入参数计算即可。
【解析】
解：由三视图可知，该几何体为圆柱。
1. 确定圆柱参数：
∵俯视图是直径为2的圆，
∴圆柱底面半径$ r = \frac{2}{2} = 1 $，
底面周长$ C = 2π r = 2π × 1 = 2π $，
单个底面积$ S_{\mathrm{底}} = π r^2 = π × 1^2 = π $；
∵主视图相邻两边长为4和2，其中2为底面直径，
∴圆柱的高$ h = 4 $。
2. 计算表面积：
圆柱侧面积$ S_{\mathrm{侧}} = C × h = 2π × 4 = 8π $，
两个底面积之和为$ 2S_{\mathrm{底}} = 2 × π = 2π $，
总表面积$ S = S_{\mathrm{侧}} + 2S_{\mathrm{底}} = 8π + 2π = 10π $。
【答案】
10π
【知识点】
由三视图判断几何体；圆柱的表面积计算
【点评】
本题是三视图与几何体表面积计算的结合题型，解题的核心是先通过三视图特征准确判断几何体类型，再正确提取对应几何参数代入公式计算，熟练掌握常见几何体的三视图特点和表面积公式是解题的基础。
【难度系数】
0.8
首先根据三视图的特征判断几何体类型：主视图、左视图为长方形，俯视图为圆，可确定该几何体是圆柱；接下来从三视图中提取圆柱的参数：俯视图的直径为底面直径，可得底面半径，主视图中与直径不同的边长为圆柱的高；最后根据圆柱表面积公式（表面积=2个底面积+侧面积）代入参数计算即可。
【解析】
解：由三视图可知，该几何体为圆柱。
1. 确定圆柱参数：
∵俯视图是直径为2的圆，
∴圆柱底面半径$ r = \frac{2}{2} = 1 $，
底面周长$ C = 2π r = 2π × 1 = 2π $，
单个底面积$ S_{\mathrm{底}} = π r^2 = π × 1^2 = π $；
∵主视图相邻两边长为4和2，其中2为底面直径，
∴圆柱的高$ h = 4 $。
2. 计算表面积：
圆柱侧面积$ S_{\mathrm{侧}} = C × h = 2π × 4 = 8π $，
两个底面积之和为$ 2S_{\mathrm{底}} = 2 × π = 2π $，
总表面积$ S = S_{\mathrm{侧}} + 2S_{\mathrm{底}} = 8π + 2π = 10π $。
【答案】
10π
【知识点】
由三视图判断几何体；圆柱的表面积计算
【点评】
本题是三视图与几何体表面积计算的结合题型，解题的核心是先通过三视图特征准确判断几何体类型，再正确提取对应几何参数代入公式计算，熟练掌握常见几何体的三视图特点和表面积公式是解题的基础。
【难度系数】
0.8
