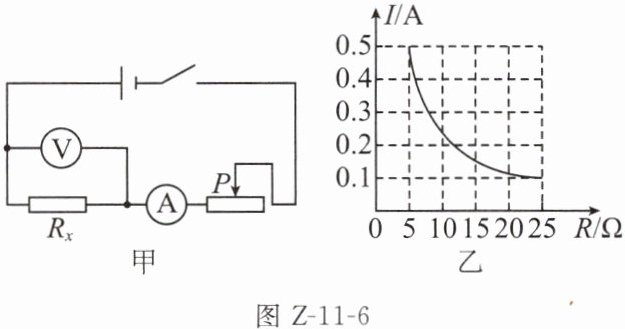

6. 某同学利用如图 Z-11-6 甲所示的电路进行探究“电流与电阻关系”的实验，电源电压恒为3 V，更换5个定值电阻$R_x$，得到如图乙所示的图像。以下叙述正确的是（
A.该实验过程，$R_x$两端电压不断减小
B.实验中电压表的示数保持0.5 V不变
C.将$R_x$从5 Ω换成10 Ω后，应将滑片P向右移
D.滑动变阻器阻值变化范围为5～25 Ω
C
）A.该实验过程，$R_x$两端电压不断减小
B.实验中电压表的示数保持0.5 V不变
C.将$R_x$从5 Ω换成10 Ω后，应将滑片P向右移
D.滑动变阻器阻值变化范围为5～25 Ω
答案
6. C
7. (2024 常州期末) 如图 Z-11-7 所示,电源电压保持不变,$R_{0}$为定值电阻。闭合开关,当滑动变阻器的滑片在某两点间移动时,电流表的示数变化范围为$0.4～1.2\ \mathrm{A}$,电压表的示数变化范围为$2～6\ \mathrm{V}$。定值电阻$R_{0}$的阻值及电源电压分别为（
A.$5\ \Omega$ $8\ \mathrm{V}$
B.$5\ \Omega$ $10\ \mathrm{V}$
C.$10\ \Omega$ $10\ \mathrm{V}$
D.$10\ \Omega$ $8\ \mathrm{V}$
A
）A.$5\ \Omega$ $8\ \mathrm{V}$
B.$5\ \Omega$ $10\ \mathrm{V}$
C.$10\ \Omega$ $10\ \mathrm{V}$
D.$10\ \Omega$ $8\ \mathrm{V}$
答案
7. A

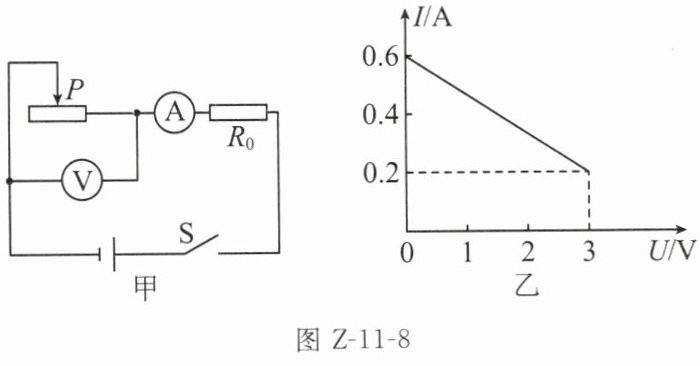

8.（2025连云港二模）如图 Z-11-8 甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下，移动滑动变阻器的滑片，记录电表示数；如图乙所示是电路中电流与滑动变阻器两端电压关系的图像，下列说法正确的是（
图 Z-11-8
A.定值电阻$R_0$的阻值是$10\ \Omega$
B.电源电压为$5.0\ \mathrm{V}$
C.滑动变阻器连入电路的阻值变化范围是$5～15\ \Omega$
D.当滑动变阻器的滑片$P$移至中点时，电流表的示数是$0.3\ \mathrm{A}$
D
）图 Z-11-8
A.定值电阻$R_0$的阻值是$10\ \Omega$
B.电源电压为$5.0\ \mathrm{V}$
C.滑动变阻器连入电路的阻值变化范围是$5～15\ \Omega$
D.当滑动变阻器的滑片$P$移至中点时，电流表的示数是$0.3\ \mathrm{A}$
答案
8. D
9. 如图Z-11-9所示，电源电压为13.5 V，闭合开关S，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0.18 A变为0.54 A，则定值电阻$R_0=$
25
Ω，滑片P位于b端时，电压表的示数为9
V。答案
9. 25 9
10. 如图Z-11-10所示电路，电源电压$U=3\ \mathrm{V}$保持不变，滑动变阻器$R_2$的规格为“20 Ω 1.5 A”。当开关S闭合、滑动变阻器滑片P位于A端时，电流表的示数为0.3 A，则定值电阻$R_1$的阻值为
10
Ω。当开关S闭合，滑动变阻器滑片P从A端移至B端的过程中，电压表的示数变化范围是3～1
V。答案
10. 10 3～1
11. (2024苏州吴江区二模)如图 Z-11-11 所示，电源电压恒定，$R_1$、$R_2$是定值电阻，$R_1=10\ \Omega$，滑动变阻器$R_3$标有“$20\ \Omega\ \ 0.5\ \mathrm{A}$”字样。只闭合开关$\mathrm{S}_1$，电流表的示数为$0.9\ \mathrm{A}$；再闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$，电流表的示数变为$1.5\ \mathrm{A}$。
(1)电源电压为
(2)$R_2$的阻值为
(3)只闭合开关$\mathrm{S}_3$，电路安全时滑动变阻器$R_3$连入电路的最小阻值为
(1)电源电压为
9
$\mathrm{V}$。(2)$R_2$的阻值为
15
$\Omega$。(3)只闭合开关$\mathrm{S}_3$，电路安全时滑动变阻器$R_3$连入电路的最小阻值为
8
$\Omega$。答案
11. (1)9 (2)15 (3)8
