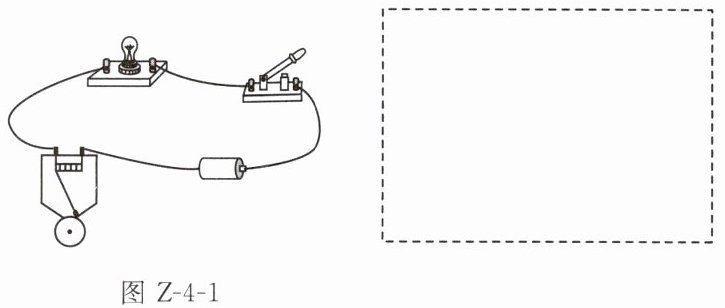

1. 根据图 Z-4-1 中的实物图，在虚线框中画出对应的电路图。

答案

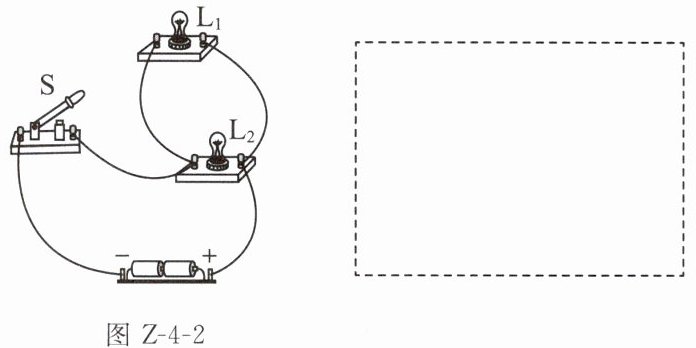

2. 小明用开关、电池、两个带灯座的小灯泡和若干导线连接了如图Z-4-2所示的实物电路图，请你在虚线框内画出对应的电路图。

图Z-4-2

答案

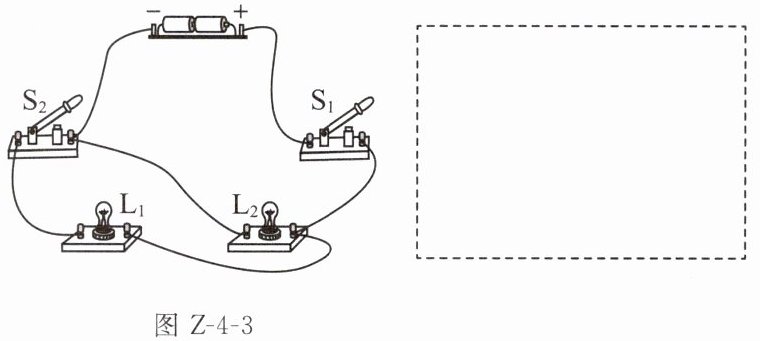

3. (2025苏州模拟)按照图 Z-4-3 实物电路，在虚线框内画出对应的电路图。

图 Z-4-3

答案

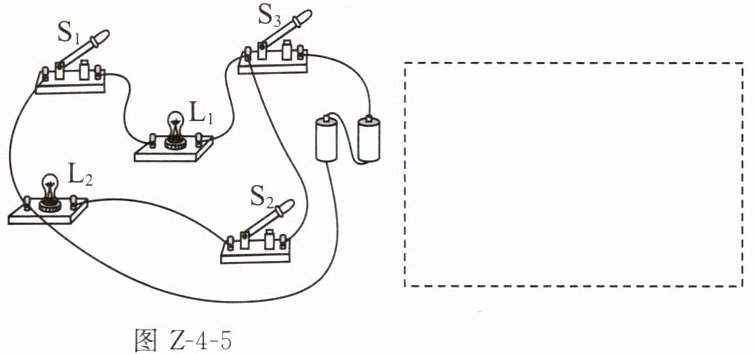

5.（2023连云港赣榆区期末）请根据如图Z-4-5所示的实物连接图，在虚线框中画出对应的电路图。

图 Z-4-5

答案

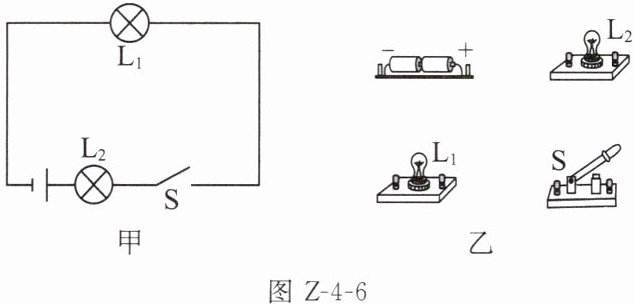

6. 按照如图Z-4-6甲所示的电路图，将图乙中各个元件连接起来。

答案

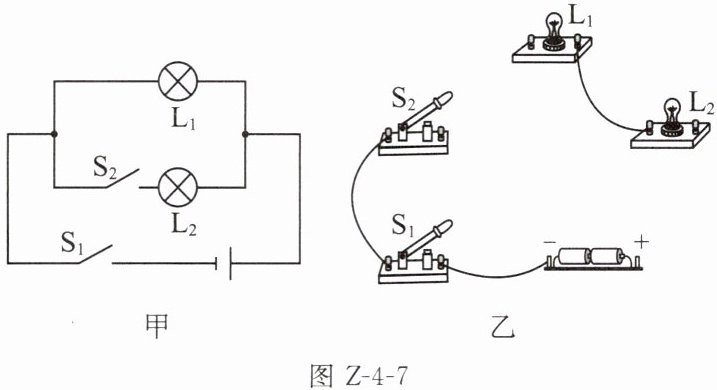

7.（2024常州天宁区校级期中）用笔画线代替导线，按照图Z-4-7甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）

图Z-4-7

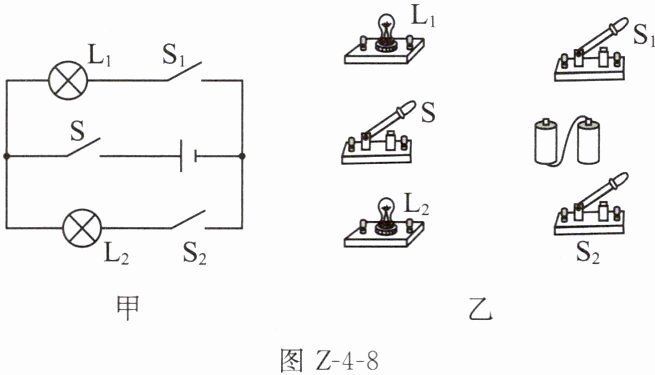

8.（2025淮安淮阴区校级月考）如图Z-4-8所示，根据电路图连接实物图。

答案

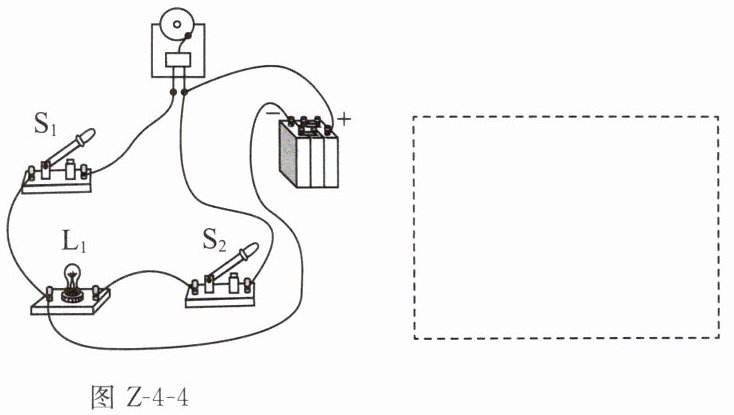

4.（2025徐州铜山区校级月考）根据如图Z-4-4所示实物图，在虚线框内画出对应的电路图。

图 Z-4-4

答案

8.（2025淮安淮阴区校级月考）如图Z-4-8所示，根据电路图连接实物图。

答案

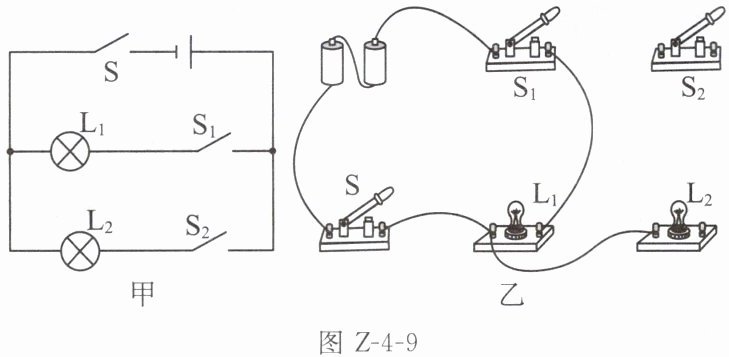

9. (2024 南通崇川区校级月考)根据图Z-4-9甲所示的电路图,请你用笔画线代替导线在图乙中完成实物的连接。

答案
