1. 在如图所示的电路中,闭合开关S,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不发光,且电流表A和电压表V指针均指在“0”刻度线处.现将灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$位置对调,其余元件位置不变,重新闭合开关S时,发现两只灯泡仍不发光,电流表A指针仍然不动,但电压表V的指针发生了明显偏转,依据上述信息可以判断,故障可能是 （ ）
A. 灯泡$\mathrm{L}_{1}$的灯丝断了
B. 灯泡$\mathrm{L}_{2}$的灯丝断了
C. 电源接线处松脱
D. 电流表损坏了

B

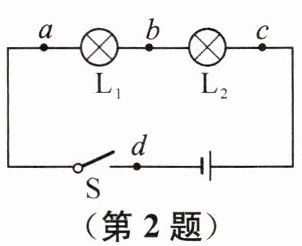

2. 如图所示,开关S闭合后,两灯都不亮;用一根导线先后连接a、b两点和b、c两点,两灯仍不亮;仍用这根导线连接b、d两点,灯$\mathrm{L}_{2}$亮、灯$\mathrm{L}_{1}$不亮.则故障可能是 （ ）
A. 灯$\mathrm{L}_{1}$断路
B. 灯$\mathrm{L}_{1}$短路
C. 灯$\mathrm{L}_{2}$断路
D. 开关S处断路

D

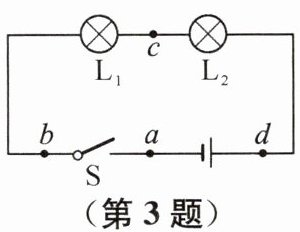

3. 小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物电路，闭合开关后，发现灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都不亮，排除接触不良的原因后，小明用电压表逐一与元件并联，以查找故障.测量得出$U_{ab}=0$，$U_{ac}=0$，$U_{cd}=6\ \mathrm{V}$，$U_{ad}=6\ \mathrm{V}$；如果电路中只有一处故障，则故障可能为（ ）
A. $\mathrm{L}_{1}$断路
B. $\mathrm{L}_{1}$短路
C. $\mathrm{L}_{2}$断路
D. $\mathrm{L}_{2}$短路

C

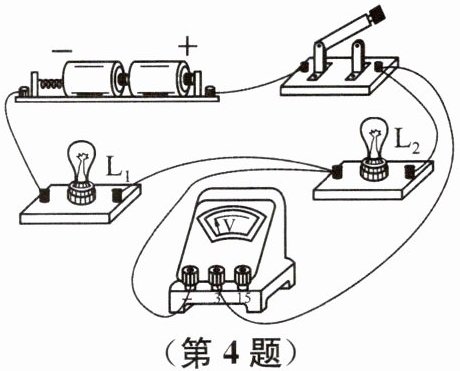

4. 小明在探究串联电路电压的规律时，连接了如图所示的电路，闭合开关后他看到灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不发光，电压表的指针不动，当把灯泡$\mathrm{L}_{1}$与电压表交换位置后，电压表指针有明显偏转且接近电源电压.若电路中只有一处故障，则下列判断正确的是 （ ）
A. 灯泡$\mathrm{L}_{1}$可能短路
B. 灯泡$\mathrm{L}_{2}$可能短路
C. 灯泡$\mathrm{L}_{1}$可能断路
D. 灯泡$\mathrm{L}_{2}$可能断路


（第4题）
（第5题）

C

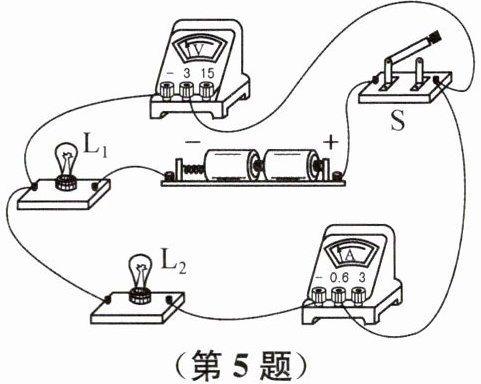

5. 如图所示,电源电压不变,闭合开关S,小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均正常发光,两个电表均有示数.过一会儿,突然其中一个灯泡熄灭,一只电表示数增大,另一只电表示数减小到几乎为零.下列分析正确的是
（ ）
A. 小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
B. 电压表测量$\mathrm{L}_{1}$两端的电压
C. 示数减小到几乎为零的电表为电压表
D. 该电路故障可能是$\mathrm{L}_{2}$断路

C
