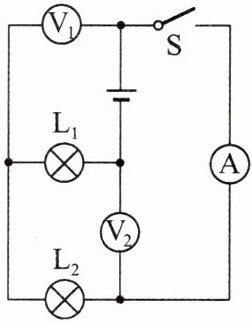

6. 如图所示,电源电压不变,闭合开关S,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均发光,过了一段时间,突然三个电表中一个示数变大,一个示数变小,一个示数不变.若电路中的故障只有一处,且只发生在灯$\mathrm{L}_{1}$或$\mathrm{L}_{2}$处,下列说法正确的是（ ）
A. 可能是灯$\mathrm{L}_{1}$短路
B. 可能是灯$\mathrm{L}_{1}$断路
C. 可能是灯$\mathrm{L}_{2}$短路
D. 一定是灯$\mathrm{L}_{2}$断路
A. 可能是灯$\mathrm{L}_{1}$短路
B. 可能是灯$\mathrm{L}_{1}$断路
C. 可能是灯$\mathrm{L}_{2}$短路
D. 一定是灯$\mathrm{L}_{2}$断路
答案
C
1. 在如图所示的电路中，电源电压保持不变，电路出现断路故障，且故障发生在电阻$R_1$或$R_2$处.
(1)开关S从断开到闭合时，若三个电表中仅一个电表的指针位置发生改变，则该电表是______，电路的故障发生在______处.
(2)开关S从断开到闭合时，若三个电表的指针位置均没有发生改变，则电路的故障可能是______.
(3)若S闭合时，$R_1$或$R_2$只有一个断路，则三个电表中示数一定大于零的是______.
(1)开关S从断开到闭合时，若三个电表中仅一个电表的指针位置发生改变，则该电表是______，电路的故障发生在______处.
(2)开关S从断开到闭合时，若三个电表的指针位置均没有发生改变，则电路的故障可能是______.
(3)若S闭合时，$R_1$或$R_2$只有一个断路，则三个电表中示数一定大于零的是______.
答案
电流表A₁
; R₂
; R₁断路或R₁、R₂同时断路
; 电压表V和电流表A₁
; R₂
; R₁断路或R₁、R₂同时断路
; 电压表V和电流表A₁

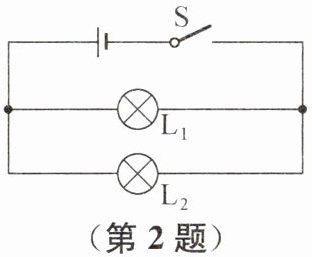

2. 如图所示,闭合开关S后,发现灯$\mathrm{L}_1$亮,$\mathrm{L}_2$不亮,此电路的故障可能是 （ ）
A. 灯$\mathrm{L}_2$短路
B. 灯$\mathrm{L}_1$的灯丝断了
C. 灯$\mathrm{L}_2$接触不良
D. 灯$\mathrm{L}_1$短路
（第2题）
（第3题）
A. 灯$\mathrm{L}_2$短路
B. 灯$\mathrm{L}_1$的灯丝断了
C. 灯$\mathrm{L}_2$接触不良
D. 灯$\mathrm{L}_1$短路
（第2题）
（第3题）
答案
C

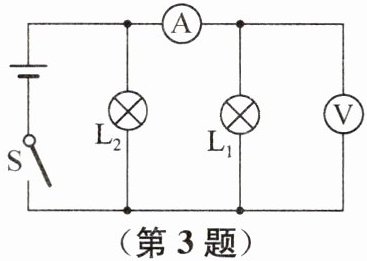

3. 在如图所示的电路中,电源电压不变,闭合开关后,灯都发光.一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数不变,产生这一现象的原因可能是
( )
A. 灯$\mathrm{L}_{1}$短路
B. 灯$\mathrm{L}_{2}$短路
C. 灯$\mathrm{L}_{1}$断路
D. 灯$\mathrm{L}_{2}$断路
( )
A. 灯$\mathrm{L}_{1}$短路
B. 灯$\mathrm{L}_{2}$短路
C. 灯$\mathrm{L}_{1}$断路
D. 灯$\mathrm{L}_{2}$断路
答案
D

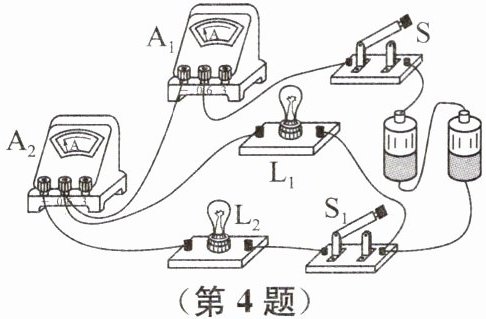

4. 如图所示,当开关S和S₁都闭合时,灯L₁、L₂均正常发光,电流表都有示数;突然一盏灯熄灭了,此时两个电流表的示数都变小,则电路故障可能是 ( )
A. 灯L₁短路
B. 灯L₂短路
C. 灯L₁断路
D. 灯L₂断路
A. 灯L₁短路
B. 灯L₂短路
C. 灯L₁断路
D. 灯L₂断路
答案
D

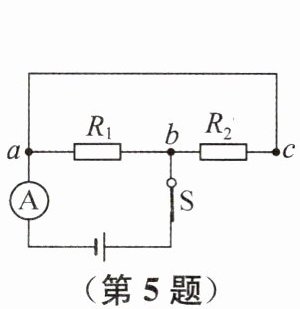

5. 在如图所示的电路中，$R_1$、$R_2$是定值电阻，开关S闭合一段时间后，电流表示数突然减小。用电压表检测电路，当电压表接a、b两点时，电压表无示数；接b、c两点时，电压表也无示数。则故障可能是（ ）
A. $R_1$断路
B. a、c间导线断路
C. $R_2$断路
D. 电流表断路
A. $R_1$断路
B. a、c间导线断路
C. $R_2$断路
D. 电流表断路
答案
D
