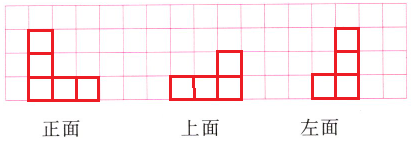

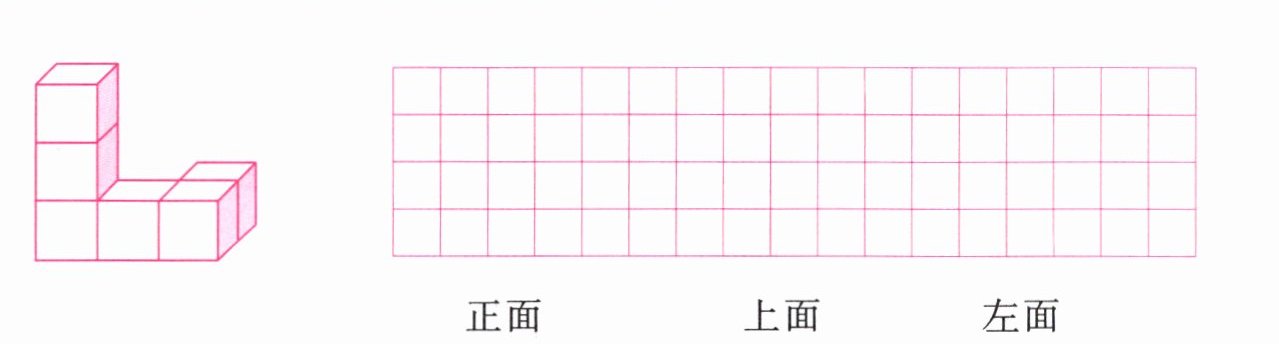

1. 分别画出从正面、上面、左面看到的以下立体图形的形状

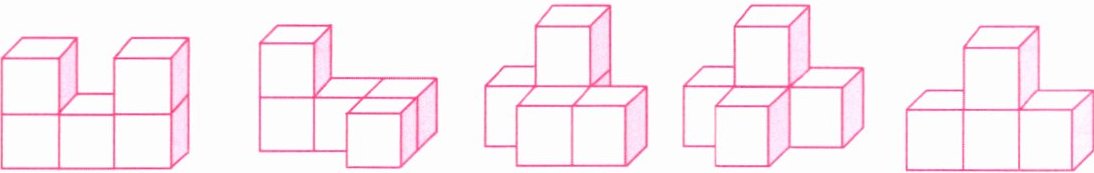

2. 下列立体图形中,从右面看到的是的立体图形有()个。

3

从右面观察各立体图形，题目要求看到的是1行2列的正方形。分析如下：
图1：右面视图为2行1列（竖排），不符合；
图2：右面视图为1行2列（横排），符合；
图3：右面视图为1行2列（横排），符合；
图4：右面视图为1行2列（横排），符合；
图5：右面视图为2行1列（竖排），不符合。
符合条件的共3个。

3. 计算下图中阴影部分的面积(单位:cm)

$​3×3-\frac {1}{4}×3.14×3²=1.935(\mathrm {cm}²)​$
14÷2=7(cm)
10÷2=5(cm)
3.14×(7²-5²)÷2=37.68(cm²)

4. 将半径分别是 3cm 和 2cm 的两个半圆如图放置,求涂色部分的周长。

3.14×3×2÷2+3.14×2×2÷2+3+2×2-3=19.7(cm)
答：涂色部分的周长是19.7厘米。

5. 求右图中阴影部分的周长和面积(单位:cm)

周长：$​3.14×4÷2+3.14×4×2×\frac {1}{4}+4=16.56(\mathrm {cm})​$
面积：$​3.14×4²×\frac {1}{4}-3.14×(\frac {4}{2})²÷2=6.28(\mathrm {cm}²)​$

周长
大半圆弧长：$\frac{1}{4} × 2\pi × 4 = 2\pi\,cm$
小半圆弧长：$\frac{1}{2} × 2\pi × 2 = 2\pi\,cm$
阴影部分周长：$2\pi + 2\pi = 4\pi \approx 12.56\,cm$
面积
扇形面积：$\frac{1}{4} × \pi × 4^2 = 4\pi\,cm^2$
半圆面积：$\frac{1}{2} × \pi × 2^2 = 2\pi\,cm^2$
阴影部分面积：$4\pi - 2\pi = 2\pi \approx 6.28\,cm^2$
结论：周长为$4\pi\,cm$（或$12.56\,cm$），面积为$2\pi\,cm^2$（或$6.28\,cm^2$）。
