7. (2023苏州校级期中)某同学在电压表损坏的情况下用如图Z-12-7所示电路测出了待测电阻的阻值,请将他的实验过程补充完整。(滑动变阻器的最大阻值为$R_0$)
(1)闭合开关,将滑片$P$调至最右端,使滑动变阻器接入电路的电阻最大,记下此时电流表示数为$I_1$。
(2)将滑片$P$调至________,记下此时电流表示数为$I_2$。
(3)待测电阻的阻值$R_x=\_\_\_\_\_\_$(用已知量和测量量的符号表示)。

答案

(2)最左端
(3)$\frac{I_1R_0}{I_2-I_1}$

解析

【分析】
本题利用串联电路和电源电压不变的特点,在电压表损坏的情况下,通过改变滑动变阻器接入电路的阻值两次测量电流,结合滑动变阻器的最大阻值计算待测电阻$R_x$。先让滑动变阻器接入最大阻值,得到电源电压与$R_x$的一个等式;再让滑动变阻器接入阻值为0,得到电源电压与$R_x$的另一个等式,联立即可求解$R_x$。
【解析】
(1)闭合开关,将滑片$P$调至最右端,滑动变阻器接入最大阻值$R_0$,此时电路总电阻为$R_x + R_0$,根据欧姆定律得电源电压:$U = I_1(R_x + R_0)$。
(2)将滑片$P$调至最左端,此时滑动变阻器接入阻值为0,电路总电阻为$R_x$,电源电压:$U = I_2R_x$。
(3)因电源电压不变,联立两式:$I_1(R_x + R_0) = I_2R_x$,展开得$I_1R_x + I_1R_0 = I_2R_x$,移项整理得$R_x(I_2 - I_1) = I_1R_0$,故$R_x = \frac{I_1R_0}{I_2 - I_1}$。
【答案】
(2)最左端;(3)$\frac{I_1R_0}{I_2-I_1}$
【知识点】
欧姆定律、串联电路特点、特殊方法测电阻
【点评】
本题是特殊方法测电阻的典型题型,无需电压表,仅利用滑动变阻器的最大阻值和电源电压不变的规律完成测量,考查了欧姆定律的灵活运用和电路分析能力,体现了物理实验的设计思维。
【难度系数】
0.5
8. 某实验小组利用如图 Z-12-8所示实验装置测量未知电阻$R_x$的阻值(滑动变阻器最大阻值为$R_0$,电源电压未知且不变),请将下列相关实验步骤补充完整:
①闭合开关S,将滑动变阻器的滑片P移到a端,记录电流表示数为$I_1$;
②闭合开关S,将滑动变阻器的滑片P移到
$b$端
,记录电流表示数为$I_2$;
③待测电阻的阻值$R_x=$
$\frac{I_2}{I_1-I_2}R_0$
。(用已知量和测量量符号表示)

答案

②$b$端 ③$\frac{I_2}{I_1-I_2}R_0$

解析

【分析】
要测量未知电阻$R_x$,需利用并联电路的特点和欧姆定律,通过两次不同滑片位置的电流测量推导$R_x$。当滑片在a端时,滑动变阻器全部电阻$R_0$与$R_x$并联,电流表测干路电流;当滑片在b端时,$R_x$被短路,电路中只有滑动变阻器全部电阻$R_0$,电流表测此时电流,结合电源电压不变的条件即可求解。
【解析】
步骤①:闭合开关S,滑片P移到a端,滑动变阻器全部电阻$R_0$与$R_x$并联,电流表测干路电流,根据并联电路电流规律,干路电流$I_1=\frac{U}{R_0}+\frac{U}{R_x}$($U$为电源电压)。
步骤②:闭合开关S,滑片P移到b端,$R_x$被短路,电路中只有滑动变阻器全部电阻$R_0$,电流表测此时电流$I_2$,由欧姆定律得电源电压$U=I_2R_0$。
将$U=I_2R_0$代入步骤①的式子:$I_1=\frac{I_2R_0}{R_0}+\frac{I_2R_0}{R_x}$,整理得$I_1=I_2+\frac{I_2R_0}{R_x}$,进一步推导:$I_1-I_2=\frac{I_2R_0}{R_x}$,解得$R_x=\frac{I_2R_0}{I_1-I_2}$。
【答案】
②$b$端;③$\frac{I_2}{I_1 - I_2}R_0$
【知识点】
欧姆定律;并联电路电流规律;电阻测量
【点评】
本题属于间接测量电阻的题型,需明确不同滑片位置的电路连接方式,利用电源电压不变的条件推导公式,考查对并联电路规律和欧姆定律的综合应用能力。
【难度系数】
0.4

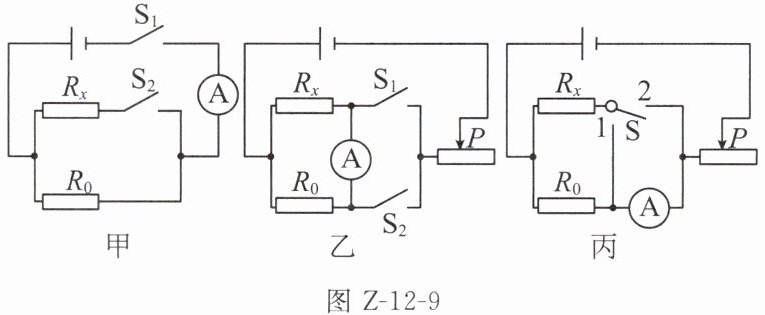

9.(2025泰州兴化模拟)小乐想用电源、一个电流表、两个开关和阻值已知的电阻$R_0$测量未知电阻$R_x$的阻值,并连接了如图Z-12-9甲所示电路进行实验。当只闭合开关$S_1$时电流表的示数为$I_1$;闭合开关$S_1$和$S_2$时电流表的示数为$I_2$,则电阻$R_x=\_\_\_\_\_\_$(用$I_1$、$I_2$和$R_0$表示)。小明认为此电路不妥,理由是:______。
于是他设计了另外一种电路,如图乙所示,他认为:只闭合开关$S_1$,调节滑动变阻器的滑片$P$,测得通过$R_0$的电流,保持滑片$P$位置不变,只闭合开关$S_2$,测得通过$R_x$的电流,这样就可以测量电阻$R_x$的阻值。但是小乐认为也不妥,理由是:______;于是他们在此基础上又设计了如图丙所示的电路,他首先将开关$S$扳到1,移动滑动变阻器的滑片$P$,读出电流表示数为$I_1'$,保持滑片$P$位置不变,然后将开关$S$扳到2,读出电流表示数为$I_2'$,则电阻$R_x=\_\_\_\_\_\_$(用$I_1'$、$I_2'$和$R_0$表示)。

图Z-12-9

答案

$\frac{I_1R_0}{I_2-I_1}$ 缺少滑动变阻器,不能多次测量求平均值减小误差 两次实验中有一次电流表的正、负接线柱接反
$\frac{I_2'R_0}{I_1'-I_2'}$

解析

【分析】
要测量未知电阻$R_x$,需结合欧姆定律和串并联电路特点分析各电路:
1. 甲电路:只闭合$S_1$时,电路为$R_0$的简单电路,电流表测$R_0$的电流,可求电源电压;闭合$S_1$、$S_2$时,$R_0$与$R_x$并联,电流表测干路电流,利用并联电路电流规律得$R_x$的电流,结合欧姆定律推导$R_x$,同时分析电路设计的不足。
2. 乙电路:开关切换时,电流表的电流方向改变,导致正负接线柱接反,无法正常测量。
3. 丙电路:开关接1时测干路电流,接2时测$R_0$的电流,利用并联电路电压相等,推导$R_x$的阻值。
【解析】
1. 甲电路:
只闭合$S_1$时,电路为$R_0$的简单电路,电源电压$U = I_1R_0$;
闭合$S_1$、$S_2$时,$R_0$与$R_x$并联,干路电流为$I_2$,根据并联电路电流规律,通过$R_x$的电流$I_x = I_2 - I_1$;
并联电路电压相等,故$R_x = \frac{U}{I_x} = \frac{I_1R_0}{I_2 - I_1}$;
甲电路缺少滑动变阻器,无法多次测量,不能通过多次测量求平均值减小误差。
2. 乙电路:只闭合$S_1$和只闭合$S_2$时,电流表的电流方向相反,正负接线柱接反,会导致指针反向偏转,无法正常读数。
3. 丙电路:
开关$S$扳到1时,电流表测干路电流$I_1'$;
开关$S$扳到2时,电流表测$R_0$的电流$I_2'$,电源电压$U = I_2'R_0$;
并联时通过$R_x$的电流$I_x' = I_1' - I_2'$,故$R_x = \frac{U}{I_x'} = \frac{I_2'R_0}{I_1' - I_2'}$。
【答案】
$\frac{I_1R_0}{I_2-I_1}$;缺少滑动变阻器,不能多次测量求平均值减小误差;两次实验中电流表的正、负接线柱接反;$\frac{I_2'R_0}{I_1'-I_2'}$
【知识点】
欧姆定律;并联电路电流规律;电阻测量
【点评】
本题通过三个电路设计考查电阻测量的方法,需分析电路结构,结合欧姆定律和并联电路规律推导未知电阻,同时要注意电路设计的合理性,避免电流表接线错误、无法多次测量等问题,是中等难度的电阻测量综合题。
【难度系数】
0.5
10. 小马设计了如图 Z-12-10所示的电路来测量$R_x$的阻值。图中电源电压未知但保持不变,$R_0$是滑动变阻器,$R$是电阻箱,其调节范围为$0~999.9\ \Omega$,电流表A的刻度有些模糊,S是单刀双掷开关,$S_1$是单刀单掷开关。请完成下列实验步骤中的填空。

(1)先断开S、$S_1$,将电阻箱R阻值调至最大。
(2)将S拨向接点1、闭合$S_1$,调节
$R_0$
(选填“R”或“$R_0$”),使电流表指针偏转到适当位置,标记电流表指针的位置。
(3)将S拨向接点2,调节
$R$
(选填“R”或“$R_0$”),使电流表指针指在
标记处
,记下电阻箱R连入电路的阻值。
(4)多次重复上述过程,计算电阻箱R连入电路阻值的
平均值
,即为被测电阻$R_x$的阻值。

答案

(2)$R_0$
(3)$R$ 标记处
(4)平均值

解析

【分析】
本题采用等效替代法测量未知电阻$R_x$的阻值,核心原理是:电源电压不变时,若两次电路中的电流相同,则两次电路的总电阻相等,从而用电阻箱$R$的阻值替代$R_x$的阻值。解题思路为:①当S接1时,调节滑动变阻器$R_0$使电流表指针到某一位置并标记,确定电流大小;②当S接2时,保持$R_0$不变,调节电阻箱$R$使电流表指针回到标记位置,此时$R$的阻值等于$R_x$;③多次实验取平均值减小误差。
【解析】
(2) 将S拨向接点1,闭合$S_1$,此时电路为$R_x$与$R_0$串联,电流表测电路电流,需调节滑动变阻器$R_0$,使电流表指针偏转到适当位置并标记该位置,确定后续实验的电流基准;
(3) 将S拨向接点2,此时电路为$R$与$R_0$串联,为保证电流与之前相同,需调节电阻箱$R$,使电流表指针指在之前标记的位置,此时总电阻相等,故$R$的阻值等于$R_x$;
(4) 多次重复上述过程,计算电阻箱$R$连入电路阻值的平均值,可减小实验误差,即为$R_x$的阻值。
【答案】
(2) $R_0$;(3) $R$,标记处;(4) 平均值
【知识点】
替代法测电阻、串联电路规律、欧姆定律
【点评】
本题是利用等效替代思想测电阻的经典实验,巧妙解决了电流表刻度模糊无法读数的问题,需理解等效替代的原理,掌握实验步骤的逻辑,注重实验误差的减小方法。
【难度系数】
0.5
