1 下列图中两灯连接的方式不属于并联的是（
B
）答案
1.B
解析
【分析】要判断两灯是否为并联，需明确：并联的核心是用电器两端分别连接，电流存在多条独立路径，且电路需为闭合通路；串联是用电器依次连接，电流仅一条路径。逐一分析各图：A图两灯两端均通过导线连通，形成并联；B图两灯仅用一根导线连接，未形成闭合回路，电流无法分成两条路径，不符合并联要求；C、D图两灯均为两端分别连接，属于并联电路。因此不属于并联的是B。
【解析】判断并联电路的关键是看用电器是否并列连接，电流是否有两条及以上独立路径。A：两灯两端分别连通，是并联；B：两灯仅用一根导线连接，无闭合回路，电流无法分流，不属于并联；C：两灯两端分别连接，是并联；D：两灯两端分别连接，是并联。故答案为B。
【答案】B
【知识点】并联电路、串联电路、电路通路
【点评】本题考查串并联电路的判断，需明确并联电路的连接特点，同时注意电路的闭合性，属于基础题，难度适中。
【难度系数】0.5
【解析】判断并联电路的关键是看用电器是否并列连接，电流是否有两条及以上独立路径。A：两灯两端分别连通，是并联；B：两灯仅用一根导线连接，无闭合回路，电流无法分流，不属于并联；C：两灯两端分别连接，是并联；D：两灯两端分别连接，是并联。故答案为B。
【答案】B
【知识点】并联电路、串联电路、电路通路
【点评】本题考查串并联电路的判断，需明确并联电路的连接特点，同时注意电路的闭合性，属于基础题，难度适中。
【难度系数】0.5

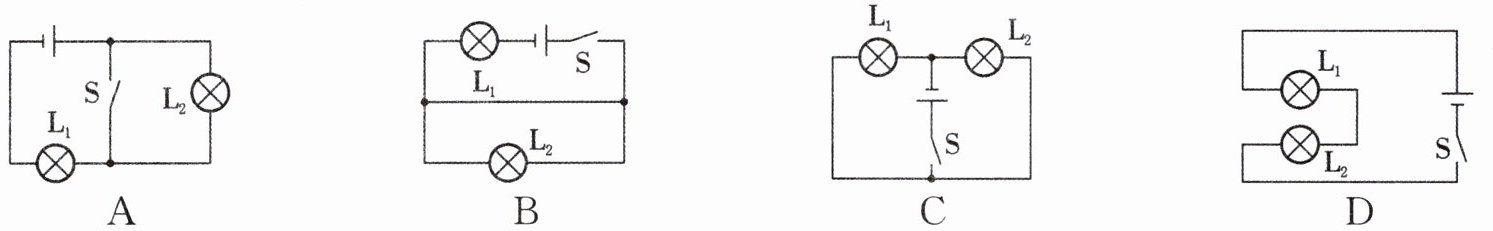

2 [2025宿豫期中]在如图所示的电路中，当开关S闭合时两个灯泡并联的是 （
C
）答案
2.C
解析
【分析】要判断开关闭合时两灯是否为并联，需明确并联电路的核心特征：电流从电源正极流出后，会分为两条或多条独立路径，分别经过各用电器，最终汇合回到电源负极，各用电器两端均直接连接在电源两极上，工作时互不影响。接下来逐一分析各选项的电流路径，判断是否符合并联的特点。
【解析】
选项A：开关S闭合后，L2的两端被开关S直接短路，电流仅经过L1，电路中只有L1工作，不是并联电路。
选项B：开关S闭合后，L2所在支路未与电源形成完整回路，L2无法正常工作，且两灯的电流路径并非独立的两条，不符合并联要求。
选项C：开关S闭合后，电流从电源正极流出，分为两条独立路径：一条经过L1，另一条经过L2，两条路径最终都经过开关S回到电源负极，两灯的电流互不干扰，属于并联电路。
选项D：开关S闭合后，电流只有一条路径，依次经过L1、L2，属于串联电路，不符合要求。
综上，符合条件的是选项C。
【答案】C
【知识点】并联电路的识别、串联与并联电路的区别
【点评】本题是基础电路识别题，重点考查并联电路的判断方法，需要学生准确分析电流的走向，区分串联和并联的不同特点，难度不大，属于对基础知识点的应用。
【难度系数】0.5
【解析】
选项A：开关S闭合后，L2的两端被开关S直接短路，电流仅经过L1，电路中只有L1工作，不是并联电路。
选项B：开关S闭合后，L2所在支路未与电源形成完整回路，L2无法正常工作，且两灯的电流路径并非独立的两条，不符合并联要求。
选项C：开关S闭合后，电流从电源正极流出，分为两条独立路径：一条经过L1，另一条经过L2，两条路径最终都经过开关S回到电源负极，两灯的电流互不干扰，属于并联电路。
选项D：开关S闭合后，电流只有一条路径，依次经过L1、L2，属于串联电路，不符合要求。
综上，符合条件的是选项C。
【答案】C
【知识点】并联电路的识别、串联与并联电路的区别
【点评】本题是基础电路识别题，重点考查并联电路的判断方法，需要学生准确分析电流的走向，区分串联和并联的不同特点，难度不大，属于对基础知识点的应用。
【难度系数】0.5
3 关于并联电路，下列说法中错误的是 （
A.并联电路中的各用电器之间是互不影响的
B.并联电路中各支路的开关只能控制本支路的用电器
C.并联电路中，干路的开关能控制所有的用电器
D.并联电路中有一条支路断路，所有用电器都停止工作
D
）A.并联电路中的各用电器之间是互不影响的
B.并联电路中各支路的开关只能控制本支路的用电器
C.并联电路中，干路的开关能控制所有的用电器
D.并联电路中有一条支路断路，所有用电器都停止工作
答案
3.D
解析
【分析】
本题考查并联电路的特点，解题时需回忆并联电路的核心性质，逐一分析每个选项的表述是否正确，找出错误选项。首先明确并联电路的关键特点：各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关仅控制所在支路；某一支路断路时，其他支路不受影响，据此判断各选项对错即可。
【解析】
并联电路的特点如下：①各支路用电器独立工作，互不影响；②干路开关控制所有用电器，支路开关仅控制其所在支路的用电器。对各选项分析：
A选项：并联电路中各支路用电器独立，互不影响，该说法正确；
B选项：支路开关安装在支路上，只能控制本支路的用电器，该说法正确；
C选项：干路开关连接在干路上，能控制所有支路的用电器，该说法正确；
D选项：并联电路中某一条支路断路，其他支路仍能正常工作，并非所有用电器停止工作，该说法错误。
因此错误的说法是D选项。
【答案】
D
【知识点】
并联电路的特点
【点评】
本题属于初中物理电学的基础题，主要考查对并联电路基本性质的掌握，难度较低，只要牢记并联电路的工作特点，就能轻松选出正确答案。
【难度系数】
0.7
本题考查并联电路的特点，解题时需回忆并联电路的核心性质，逐一分析每个选项的表述是否正确，找出错误选项。首先明确并联电路的关键特点：各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关仅控制所在支路；某一支路断路时，其他支路不受影响，据此判断各选项对错即可。
【解析】
并联电路的特点如下：①各支路用电器独立工作，互不影响；②干路开关控制所有用电器，支路开关仅控制其所在支路的用电器。对各选项分析：
A选项：并联电路中各支路用电器独立，互不影响，该说法正确；
B选项：支路开关安装在支路上，只能控制本支路的用电器，该说法正确；
C选项：干路开关连接在干路上，能控制所有支路的用电器，该说法正确；
D选项：并联电路中某一条支路断路，其他支路仍能正常工作，并非所有用电器停止工作，该说法错误。
因此错误的说法是D选项。
【答案】
D
【知识点】
并联电路的特点
【点评】
本题属于初中物理电学的基础题，主要考查对并联电路基本性质的掌握，难度较低，只要牢记并联电路的工作特点，就能轻松选出正确答案。
【难度系数】
0.7
4 [2025宿城段考]家庭电路中的电视机、电灯、电冰箱等家用电器的连接方式是
并
联的，每盏灯都有一个开关，电灯和控制它的开关是串
联的。答案
4.并 串
解析
【分析】
本题考查家庭电路的连接方式，解题思路：首先明确家庭电路中各用电器的工作要求——需独立工作、互不影响，据此判断用电器的连接方式；其次，开关要控制用电器的通断，必须与用电器串联，才能实现有效控制。
【解析】
家庭电路中，电视机、电灯、电冰箱等家用电器工作时需要互不影响，可独立工作，因此它们的连接方式是并联；开关要控制对应的电灯，必须与电灯串联，才能通过开关的通断控制电灯的工作状态。
【答案】
并；串
【知识点】
家庭电路的连接；串并联电路特点
【点评】
本题为基础题，直接考查家庭电路中用电器和开关的连接方式，属于对基础知识的直接应用，难度较低。
【难度系数】
0.9
本题考查家庭电路的连接方式，解题思路：首先明确家庭电路中各用电器的工作要求——需独立工作、互不影响，据此判断用电器的连接方式；其次，开关要控制用电器的通断，必须与用电器串联，才能实现有效控制。
【解析】
家庭电路中，电视机、电灯、电冰箱等家用电器工作时需要互不影响，可独立工作，因此它们的连接方式是并联；开关要控制对应的电灯，必须与电灯串联，才能通过开关的通断控制电灯的工作状态。
【答案】
并；串
【知识点】
家庭电路的连接；串并联电路特点
【点评】
本题为基础题，直接考查家庭电路中用电器和开关的连接方式，属于对基础知识的直接应用，难度较低。
【难度系数】
0.9

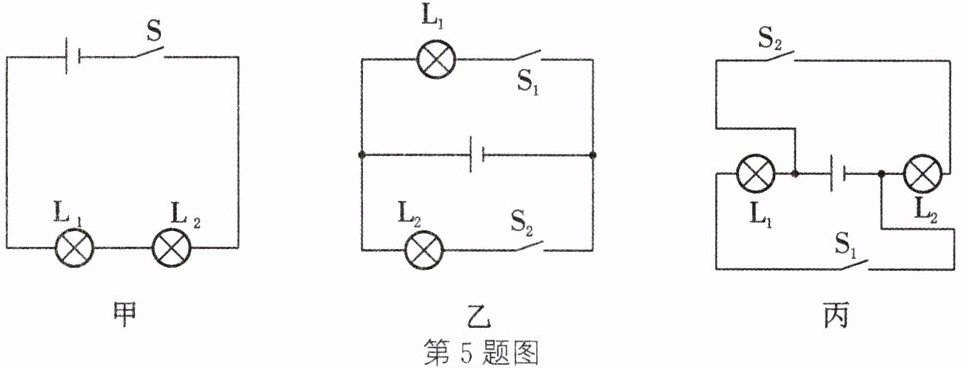

5 下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪些灯？
（1）图甲中$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
（2）图乙中$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
（3）图丙中$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
（1）图甲中$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
串
联，$\mathrm{S}$控制L₁、L₂
。（2）图乙中$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
并
联，$\mathrm{S}_{1}$控制L₁
，$\mathrm{S}_{2}$控制L₂
。（3）图丙中$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
并
联，$\mathrm{S}_{1}$控制L₁
，$\mathrm{S}_{2}$控制L₂
。答案
5.(1)串 L₁、L₂ (2)并 L₁ L₂ (3)并 L₁ L₂
解析
【分析】
判断电路连接方式时，可通过电流路径法：电流从电源正极流出，若只有一条路径则为串联，有多条独立路径则为并联；判断开关的控制作用，需看开关所在位置：开关在干路时控制整个电路，在支路时仅控制所在支路的用电器。
【解析】
（1）图甲：电流从电源正极出发，经开关S后，依次通过L₁、L₂回到电源负极，仅一条电流路径，因此L₁、L₂是串联；开关S在干路，控制整个电路，即控制L₁和L₂。
（2）图乙：电流从电源正极流出后分为两条支路，一条支路经L₁和S₁，另一条支路经L₂和S₂，汇合后回到电源负极，有两条独立电流路径，因此L₁、L₂是并联；S₁在L₁所在支路，控制L₁；S₂在L₂所在支路，控制L₂。
（3）图丙：电流从电源正极流出后分为两条支路，一条支路经S₁和L₁，另一条支路经S₂和L₂，汇合后回到电源负极，有两条独立电流路径，因此L₁、L₂是并联；S₁在L₁所在支路，控制L₁；S₂在L₂所在支路，控制L₂。
【答案】
(1)串；L₁、L₂ (2)并；L₁；L₂ (3)并；L₁；L₂
【知识点】
串联电路；并联电路；开关的作用
【点评】
本题考查串、并联电路的判断及开关的控制作用，属于电路基础知识点，需熟练运用电流路径法判断电路连接方式，明确开关位置对应的控制对象。
【难度系数】
0.6
判断电路连接方式时，可通过电流路径法：电流从电源正极流出，若只有一条路径则为串联，有多条独立路径则为并联；判断开关的控制作用，需看开关所在位置：开关在干路时控制整个电路，在支路时仅控制所在支路的用电器。
【解析】
（1）图甲：电流从电源正极出发，经开关S后，依次通过L₁、L₂回到电源负极，仅一条电流路径，因此L₁、L₂是串联；开关S在干路，控制整个电路，即控制L₁和L₂。
（2）图乙：电流从电源正极流出后分为两条支路，一条支路经L₁和S₁，另一条支路经L₂和S₂，汇合后回到电源负极，有两条独立电流路径，因此L₁、L₂是并联；S₁在L₁所在支路，控制L₁；S₂在L₂所在支路，控制L₂。
（3）图丙：电流从电源正极流出后分为两条支路，一条支路经S₁和L₁，另一条支路经S₂和L₂，汇合后回到电源负极，有两条独立电流路径，因此L₁、L₂是并联；S₁在L₁所在支路，控制L₁；S₂在L₂所在支路，控制L₂。
【答案】
(1)串；L₁、L₂ (2)并；L₁；L₂ (3)并；L₁；L₂
【知识点】
串联电路；并联电路；开关的作用
【点评】
本题考查串、并联电路的判断及开关的控制作用，属于电路基础知识点，需熟练运用电流路径法判断电路连接方式，明确开关位置对应的控制对象。
【难度系数】
0.6
6 小雨的房间里有两盏灯。开关$\mathrm{S}_1$控制灯$\mathrm{L}_1$和$\mathrm{L}_2$，开关$\mathrm{S}_2$控制灯$\mathrm{L}_2$，将电路图画在虚线框内。
答案
6.如图所示
解析
【分析】
要设计符合要求的电路，需先明确开关的控制逻辑：开关$\mathrm{S}_1$控制$\mathrm{L}_1$和$\mathrm{L}_2$，说明$\mathrm{S}_1$在干路，能同时控制两条支路；开关$\mathrm{S}_2$仅控制$\mathrm{L}_2$，说明$\mathrm{S}_2$在$\mathrm{L}_2$所在的支路，因此$\mathrm{L}_1$与$\mathrm{L}_2$为并联连接，据此连接电路即可满足题目要求。
【解析】
根据分析，$\mathrm{L}_1$和$\mathrm{L}_2$并联，$\mathrm{S}_1$接在干路，$\mathrm{S}_2$接在$\mathrm{L}_2$的支路，连接后的电路符合题目控制要求。
【答案】
如图所示
【知识点】
并联电路、开关的作用
【点评】
本题考查根据开关控制作用设计电路，需区分干路开关和支路开关的控制特点，属于基础电路设计题。
【难度系数】
0.5
要设计符合要求的电路，需先明确开关的控制逻辑：开关$\mathrm{S}_1$控制$\mathrm{L}_1$和$\mathrm{L}_2$，说明$\mathrm{S}_1$在干路，能同时控制两条支路；开关$\mathrm{S}_2$仅控制$\mathrm{L}_2$，说明$\mathrm{S}_2$在$\mathrm{L}_2$所在的支路，因此$\mathrm{L}_1$与$\mathrm{L}_2$为并联连接，据此连接电路即可满足题目要求。
【解析】
根据分析，$\mathrm{L}_1$和$\mathrm{L}_2$并联，$\mathrm{S}_1$接在干路，$\mathrm{S}_2$接在$\mathrm{L}_2$的支路，连接后的电路符合题目控制要求。
【答案】
如图所示
【知识点】
并联电路、开关的作用
【点评】
本题考查根据开关控制作用设计电路，需区分干路开关和支路开关的控制特点，属于基础电路设计题。
【难度系数】
0.5
