2026年优佳学案（云南）九年级物理全一册人教版第201页答案

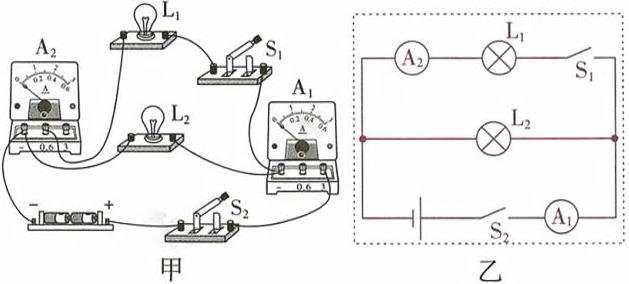

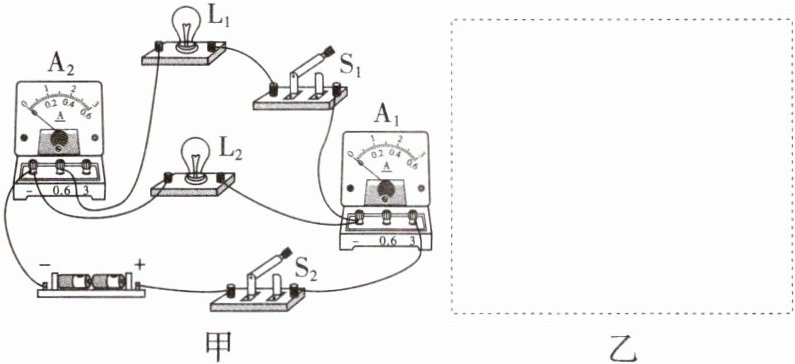

1.(2025潮阳区期末)请根据如图甲所示的实物图,在图乙的虚线框内画出对应的电路图。

甲
乙

答案


1.

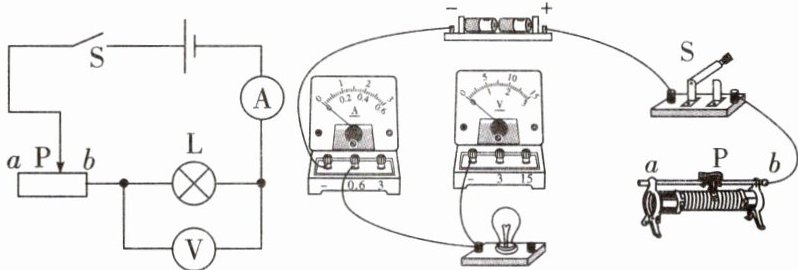

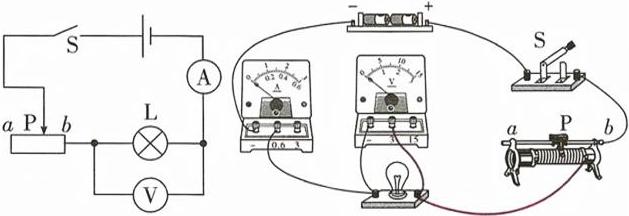

2.按照电路图完成实物图的电路连接，要求滑动变阻器的滑片向右滑动时，灯泡变亮。

答案


2.

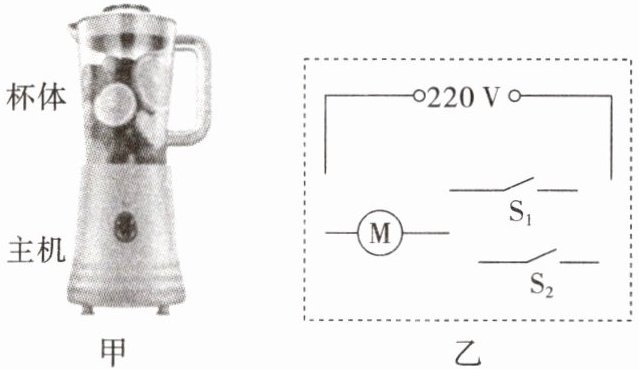

3.(2025南海区期中)如图甲所示是某榨汁机的外形图。为保障安全,人们给该品牌的榨汁机设置了电源开关S₁和安全开关S₂,当杯体放在主机上时,安全开关S₂自动闭合,此时再闭合电源开关,电动机才能启动,开始榨汁。请按以上要求在图乙中用横平线或竖直线代替导线,画出该榨汁机的电路图。

答案


3.

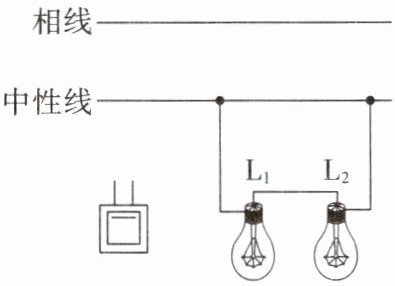

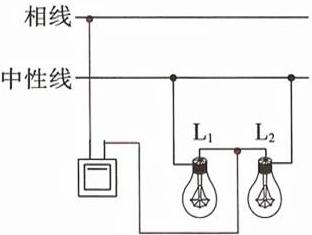

4.家庭电路中，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关同时控制两盏灯，请用笔画线代替导线将开关接入电路中使两灯泡正常发光。

答案


4.

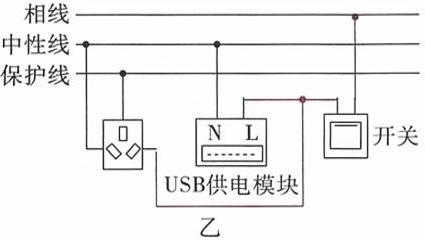

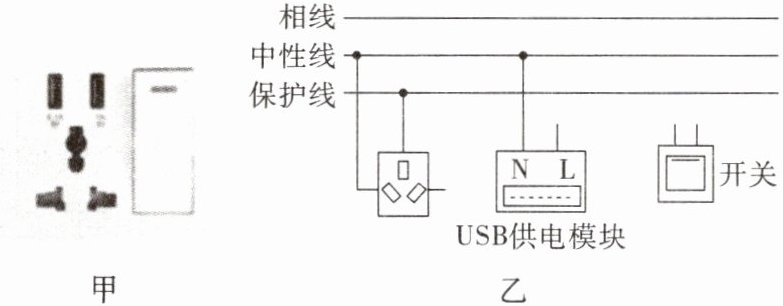

5. 图甲所示是小明家的插座面板，其内部有三孔插座、USB供电模块及开关。三孔插座和USB供电模块由开关控制，且可独立工作。请在图乙中用笔画线代替导线将电路连接完整。
甲
乙
相线
中性线
保护线

N
L
USB供电模块
开关

答案


5.
6.(2025南海区期末)如图所示,小磁针静止在通电螺线管右侧。标出小磁针的N极并在实线上用箭头标出磁感线的方向。

答案


6.

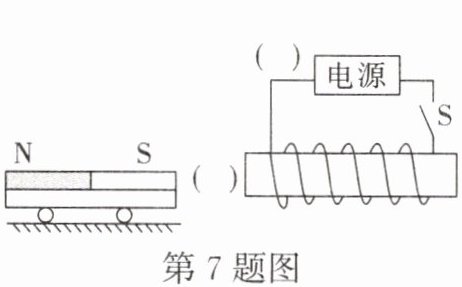

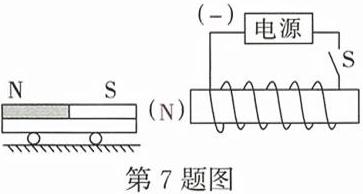

7.如图所示，闭合开关S，条形磁体因受到磁力向右运动，请在图中括号内标出电磁铁左端的极性（用“N”或“S”表示）和电源左端的极性（用“+”或“-”表示）。

答案


7.

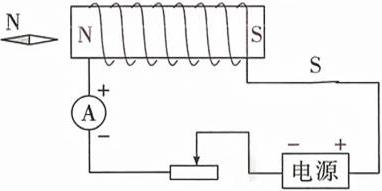

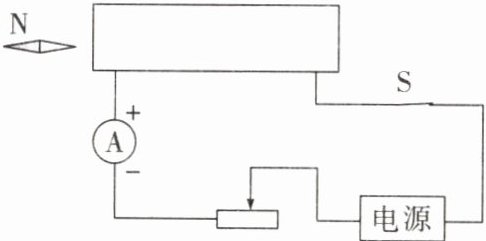

8.将小磁针靠近螺线管的一端，当开关S闭合后，小磁针N极的指向如图所示。请在图中标出螺线管的磁极和电源的“+”“-”极，并画出螺线管的绕法。

答案


8.
