五、综合题

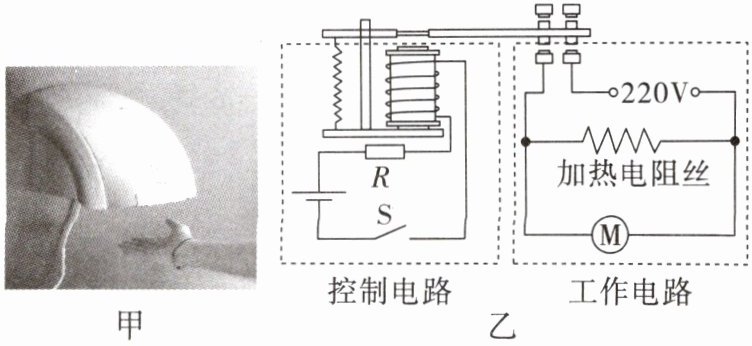

13.如图甲为某款全自动感应干手器，其工作原理简化图如图乙所示。
(1)控制电路中的电磁继电器主要是利用了电流的
(2)若工作电路中加热电阻丝的电阻为24.2 Ω，则工作 10 s 它产生的热量为多少焦？
13.如图甲为某款全自动感应干手器，其工作原理简化图如图乙所示。
(1)控制电路中的电磁继电器主要是利用了电流的
磁
效应。当手放到红外线感应区域范围内，R 的电阻就会减小，控制电路中的电流增大
（选填“增大”“减小”或“不变”），衔铁被吸下，工作电路开始工作。(2)若工作电路中加热电阻丝的电阻为24.2 Ω，则工作 10 s 它产生的热量为多少焦？
答案
(1)磁；增大
(2)$Q=W=\frac{U^{2}}{R}t=\frac{(220\ \mathrm{V})^{2}}{24.2\ \Omega}×10\ \mathrm{s}=2×10^{4}\ \mathrm{J}$，即产生热量为$2×10^{4}\ \mathrm{J}$
(2)$Q=W=\frac{U^{2}}{R}t=\frac{(220\ \mathrm{V})^{2}}{24.2\ \Omega}×10\ \mathrm{s}=2×10^{4}\ \mathrm{J}$，即产生热量为$2×10^{4}\ \mathrm{J}$
