2026年同步测控优化设计九年级物理全一册人教版第59页答案

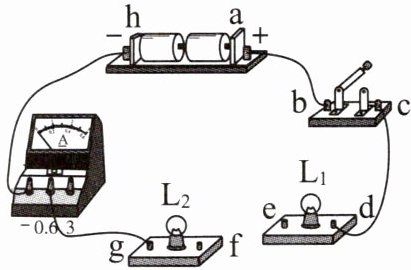

6. 如图所示的实验电路,还有部分导线未连接,字母a、b、c、d、e、f、g、h表示各元器件的接线柱。下列操作能让灯$L_1$、$L_2$都亮起来的是(
C
)

A.用导线连接d、f,再闭合开关S
B.用导线连接b、f,再闭合开关S
C.用一根导线连接e、g,用另一根导线连接d、f,再闭合开关S
D.用一根导线连接e、f,用另一根导线连接d、g,再闭合开关S

答案

6. C

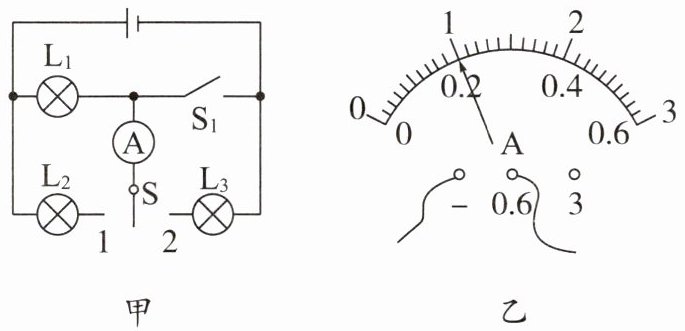

7. 如图甲所示,当S接1、S₁闭合时,电流表的示数如图乙所示,电路中
L₁ 和 L₂ 都
(选填“L₁”“L₂”或“L₁和L₂都”)亮,电流表测通过灯
L₂
的电流,大小是
0.2
A。当S接2、S₁闭合时,电流表
不能
(选填“能”或“不能”)测出电路中电流。

答案

7. L₁ 和 L₂ 都
7. L₂
7. 0.2
7. 不能

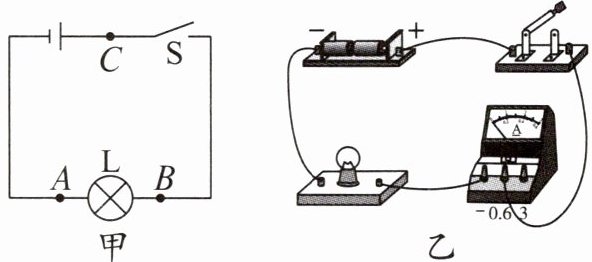

8. 如图所示，小朱同学用电流表测量电路中的电流。
(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，选择测量范围时，应先用
大
（选填“大”或“小”）的测量范围进行
试触
。
(2)图甲是他设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他某次测量时连接的实验电路，此时电流表测量的是
B
（选填“A”“B”或“C”）处的电流。

答案

8. (1) 大 试触
8. (2) B
