3. 小亮自制了如图所示的装置，在有机玻璃管上环绕着带有绝缘层的导线，线圈两端连接小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动玻璃管时，灯泡就会发光。该装置发电的原理是，线圈中电流的方向是（选填“变化”或“不变”）的。
答案
电磁感应；变化
解析
【分析】首先观察装置，管内有条形磁铁，摇动时磁铁在线圈中来回运动，线圈切割磁感线产生感应电流，这是发电的核心原理。由于磁铁来回运动，线圈相对于磁场的运动方向不断改变，感应电流的方向会随之变化，据此分析填空。
【解析】当沿箭头方向来回摇动玻璃管时，管内的条形磁铁在线圈中做切割磁感线运动，闭合电路的线圈中会产生感应电流，使灯泡发光，该发电原理是电磁感应现象；由于磁铁在线圈中来回运动，导致线圈相对于磁场的运动方向不断变化，因此线圈中感应电流的方向是变化的。
【答案】电磁感应；变化
【知识点】电磁感应现象；感应电流方向
【点评】本题考查电磁感应的应用，属于基础题，需掌握电磁感应的概念及感应电流方向的影响因素，难度适中。
【难度系数】0.6
【解析】当沿箭头方向来回摇动玻璃管时，管内的条形磁铁在线圈中做切割磁感线运动，闭合电路的线圈中会产生感应电流，使灯泡发光，该发电原理是电磁感应现象；由于磁铁在线圈中来回运动，导致线圈相对于磁场的运动方向不断变化，因此线圈中感应电流的方向是变化的。
【答案】电磁感应；变化
【知识点】电磁感应现象；感应电流方向
【点评】本题考查电磁感应的应用，属于基础题，需掌握电磁感应的概念及感应电流方向的影响因素，难度适中。
【难度系数】0.6

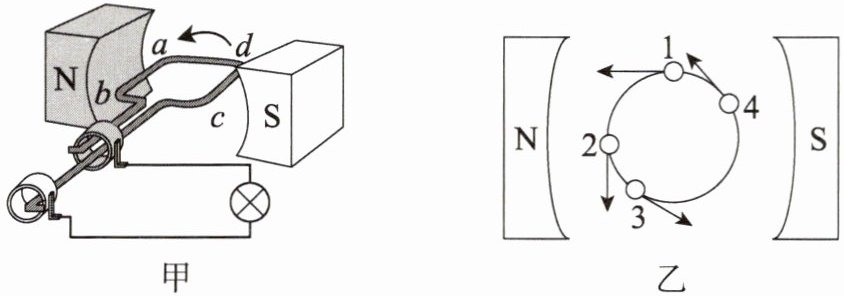

4. 发电机的原理如图甲所示，它工作时将机械能转化为电能。图乙中的“○”表示导线ab，当它在磁场中分别转动到1～4位置时，运动方向已用箭头标出，其中没有感应电流产生的位置是（选填“1”“2”“3”或“4”）。
答案
3
解析
【分析】要判断是否产生感应电流，需依据感应电流的产生条件：闭合电路的一部分导体做切割磁感线运动。本题中磁场方向为从N极（左侧）到S极（右侧），即水平向右。当导线运动方向与磁感线平行时，不切割磁感线，无感应电流；若运动方向与磁感线不平行（存在垂直分量），则切割磁感线，产生感应电流。
【解析】首先确定磁场方向：图乙中左侧是N极，右侧是S极，磁感线方向水平向右。再分析各位置导线的运动方向：
1. 位置1：运动方向斜向上，与水平磁感线有垂直分量，切割磁感线，产生感应电流；
2. 位置2：运动方向竖直向下，与水平磁感线垂直，切割磁感线，产生感应电流；
3. 位置3：运动方向斜向右下，其运动方向与水平磁感线方向接近平行，无垂直于磁感线的分量，不切割磁感线，无感应电流；
4. 位置4：运动方向斜向上，与水平磁感线有垂直分量，切割磁感线，产生感应电流。
【答案】3
【知识点】电磁感应、感应电流产生条件
【点评】本题考查发电机原理中感应电流的产生条件，核心是判断导体是否切割磁感线，需明确磁感线方向与导体运动方向的关系，理解中性面的特点，属于基础应用类题目。
【难度系数】0.3
【解析】首先确定磁场方向：图乙中左侧是N极，右侧是S极，磁感线方向水平向右。再分析各位置导线的运动方向：
1. 位置1：运动方向斜向上，与水平磁感线有垂直分量，切割磁感线，产生感应电流；
2. 位置2：运动方向竖直向下，与水平磁感线垂直，切割磁感线，产生感应电流；
3. 位置3：运动方向斜向右下，其运动方向与水平磁感线方向接近平行，无垂直于磁感线的分量，不切割磁感线，无感应电流；
4. 位置4：运动方向斜向上，与水平磁感线有垂直分量，切割磁感线，产生感应电流。
【答案】3
【知识点】电磁感应、感应电流产生条件
【点评】本题考查发电机原理中感应电流的产生条件，核心是判断导体是否切割磁感线，需明确磁感线方向与导体运动方向的关系，理解中性面的特点，属于基础应用类题目。
【难度系数】0.3
5. 探究导体在磁场中运动时产生感应电流的条件的实验装置如图所示，导体棒ab、导线、开关与电流表组成回路。下列说法正确的是（）。
A.闭合开关，保持导体棒ab静止，电流表指针偏转
B.断开开关，导体棒ab水平向左运动时电流表指针偏转
C.闭合开关，导体棒ab水平向右运动时电流表指针偏转
D.闭合开关，导体棒ab竖直向上运动时电流表指针偏转
A.闭合开关，保持导体棒ab静止，电流表指针偏转
B.断开开关，导体棒ab水平向左运动时电流表指针偏转
C.闭合开关，导体棒ab水平向右运动时电流表指针偏转
D.闭合开关，导体棒ab竖直向上运动时电流表指针偏转
答案
C
解析
【分析】要判断是否产生感应电流，需牢记感应电流产生的两个条件：一是电路必须闭合，二是导体在磁场中做切割磁感线运动。解题时需逐一分析每个选项是否同时满足这两个条件，进而确定电流表是否偏转。
【解析】根据感应电流产生的条件：①电路闭合；②导体做切割磁感线运动。对各选项分析：
A选项：闭合开关，电路闭合，但导体棒ab静止，未切割磁感线，无感应电流，电流表不偏转，A错误；
B选项：断开开关，电路断开，无论导体是否运动，都不会产生感应电流，电流表不偏转，B错误；
C选项：闭合开关，电路闭合，导体棒ab水平向右运动时，切割磁感线，满足条件，产生感应电流，电流表偏转，C正确；
D选项：闭合开关，电路闭合，导体棒ab竖直向上运动时，运动方向与磁感线平行，未切割磁感线，无感应电流，电流表不偏转，D错误。
【答案】C
【知识点】电磁感应、感应电流产生条件
【点评】本题考查电磁感应的基础知识点，核心是感应电流的产生条件，只要掌握两个必要条件即可轻松判断，属于基础题型。
【难度系数】0.7
【解析】根据感应电流产生的条件：①电路闭合；②导体做切割磁感线运动。对各选项分析：
A选项：闭合开关，电路闭合，但导体棒ab静止，未切割磁感线，无感应电流，电流表不偏转，A错误；
B选项：断开开关，电路断开，无论导体是否运动，都不会产生感应电流，电流表不偏转，B错误；
C选项：闭合开关，电路闭合，导体棒ab水平向右运动时，切割磁感线，满足条件，产生感应电流，电流表偏转，C正确；
D选项：闭合开关，电路闭合，导体棒ab竖直向上运动时，运动方向与磁感线平行，未切割磁感线，无感应电流，电流表不偏转，D错误。
【答案】C
【知识点】电磁感应、感应电流产生条件
【点评】本题考查电磁感应的基础知识点，核心是感应电流的产生条件，只要掌握两个必要条件即可轻松判断，属于基础题型。
【难度系数】0.7

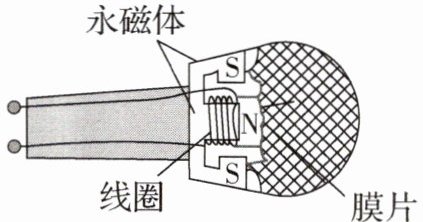

6. 动圈式话筒的构造示意图如图所示。对着话筒说话或唱歌时，声音使膜片振动，与膜片相连的线圈在磁场中也跟着一起振动，线圈中产生不断变化的电流。动圈式话筒利用的工作原理是（）。
A.磁极间有相互作用
B.电流的磁效应
C.通电导体在磁场中受到力的作用
D.电磁感应
A.磁极间有相互作用
B.电流的磁效应
C.通电导体在磁场中受到力的作用
D.电磁感应
答案
D
解析
【分析】
要解决这道题，需先明确动圈式话筒的工作过程：声音带动膜片振动，使线圈在磁场中运动，线圈中产生变化的电流，该过程是将机械能转化为电能，对应电磁感应现象。接下来逐一分析选项，判断各选项对应的物理原理是否符合话筒的工作原理。
【解析】
选项A：磁极间的相互作用是同名磁极相斥、异名磁极相吸，与线圈产生电流的过程无关，排除A。
选项B：电流的磁效应是指电流周围存在磁场（如电磁铁），话筒是将机械能转化为电能，并非电生磁，排除B。
选项C：通电导体在磁场中受力运动是电动机的工作原理，将电能转化为机械能，而话筒是机械能转化为电能，排除C。
选项D：电磁感应是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流的现象，动圈式话筒中线圈在磁场中振动切割磁感线，产生感应电流，符合其工作原理，故选D。
【答案】
D
【知识点】
电磁感应现象
【点评】
本题考查电磁感应在生活中的应用，属于基础题，需区分电磁感应（对应发电机、动圈式话筒）与通电导体在磁场中受力（对应电动机）、电流磁效应等物理原理，难度较低。
【难度系数】
0.6
要解决这道题，需先明确动圈式话筒的工作过程：声音带动膜片振动，使线圈在磁场中运动，线圈中产生变化的电流，该过程是将机械能转化为电能，对应电磁感应现象。接下来逐一分析选项，判断各选项对应的物理原理是否符合话筒的工作原理。
【解析】
选项A：磁极间的相互作用是同名磁极相斥、异名磁极相吸，与线圈产生电流的过程无关，排除A。
选项B：电流的磁效应是指电流周围存在磁场（如电磁铁），话筒是将机械能转化为电能，并非电生磁，排除B。
选项C：通电导体在磁场中受力运动是电动机的工作原理，将电能转化为机械能，而话筒是机械能转化为电能，排除C。
选项D：电磁感应是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流的现象，动圈式话筒中线圈在磁场中振动切割磁感线，产生感应电流，符合其工作原理，故选D。
【答案】
D
【知识点】
电磁感应现象
【点评】
本题考查电磁感应在生活中的应用，属于基础题，需区分电磁感应（对应发电机、动圈式话筒）与通电导体在磁场中受力（对应电动机）、电流磁效应等物理原理，难度较低。
【难度系数】
0.6
