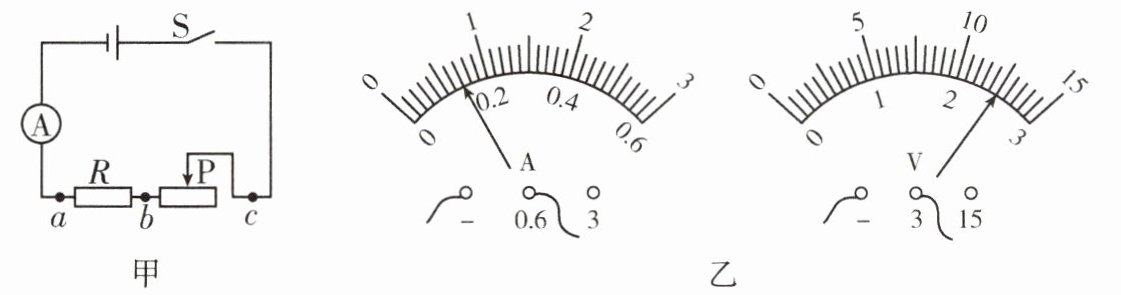

1. 如图甲所示，在“探究电流与电压的关系”实验中，闭合开关前，滑动变阻器的滑片应该处于
阻值最大
的位置，电压表应接在a、b
（填“a、b”“b、c”或“a、c”）两点，定值电阻的电阻不变
（填“改变”或“不变”）。当滑动变阻器的滑片P向左移动时，电压表的示数变大
（填“变大”“变小”或“不变”），电流表的示数变大
（填“变大”“变小”或“不变”）。某次实验的电流表和电压表的示数如图乙所示，则电流表的示数为0.14
A，电压表的示数为2.5
V。答案
阻值最大；a、b；不变；变大；变大；0.14；2.5
解析
【分析】
要解决这道题，需结合探究电流与电压关系的实验规则、滑动变阻器的使用、欧姆定律及电表读数方法逐步分析：
1. 闭合开关前，滑动变阻器需调至最大阻值，目的是保护电路；
2. 探究电流与电压的关系时，电压表要测定值电阻两端的电压，因此需并联在定值电阻两端；
3. 定值电阻的电阻是导体本身的属性，不随电压、电流改变；
4. 滑片移动时，滑动变阻器接入电阻变化，结合欧姆定律分析电路电流和定值电阻两端电压的变化；
5. 根据电表的量程和分度值读取电流、电压的示数。
【解析】
1. 闭合开关前，滑动变阻器的滑片应处于阻值最大的位置，防止电路电流过大，保护电路元件；
2. 探究电流与电压的关系时，需测定值电阻两端的电压，定值电阻在a、b两点间，因此电压表应接在a、b两点；
3. 定值电阻的电阻是导体的固有属性，与两端电压、通过的电流无关，因此定值电阻的电阻不变；
4. 滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，即电流表示数变大；定值电阻R不变，由$U=IR$可知，定值电阻两端电压变大，即电压表示数变大；
5. 电流表选用0~0.6A量程，分度值为0.02A，示数为0.14A；电压表选用0~3V量程，分度值为0.1V，示数为2.5V。
【答案】
阻值最大；a、b；不变；变大；变大；0.14；2.5
【知识点】
探究电流与电压的关系、滑动变阻器的使用、电表读数
【点评】
本题为电学基础实验题，围绕探究电流与电压关系的核心实验展开，考查滑动变阻器的操作、电压表的连接、欧姆定律的应用及电表读数，知识点均为电学基础内容，难度适中。
【难度系数】
0.7
要解决这道题，需结合探究电流与电压关系的实验规则、滑动变阻器的使用、欧姆定律及电表读数方法逐步分析：
1. 闭合开关前，滑动变阻器需调至最大阻值，目的是保护电路；
2. 探究电流与电压的关系时，电压表要测定值电阻两端的电压，因此需并联在定值电阻两端；
3. 定值电阻的电阻是导体本身的属性，不随电压、电流改变；
4. 滑片移动时，滑动变阻器接入电阻变化，结合欧姆定律分析电路电流和定值电阻两端电压的变化；
5. 根据电表的量程和分度值读取电流、电压的示数。
【解析】
1. 闭合开关前，滑动变阻器的滑片应处于阻值最大的位置，防止电路电流过大，保护电路元件；
2. 探究电流与电压的关系时，需测定值电阻两端的电压，定值电阻在a、b两点间，因此电压表应接在a、b两点；
3. 定值电阻的电阻是导体的固有属性，与两端电压、通过的电流无关，因此定值电阻的电阻不变；
4. 滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，即电流表示数变大；定值电阻R不变，由$U=IR$可知，定值电阻两端电压变大，即电压表示数变大；
5. 电流表选用0~0.6A量程，分度值为0.02A，示数为0.14A；电压表选用0~3V量程，分度值为0.1V，示数为2.5V。
【答案】
阻值最大；a、b；不变；变大；变大；0.14；2.5
【知识点】
探究电流与电压的关系、滑动变阻器的使用、电表读数
【点评】
本题为电学基础实验题，围绕探究电流与电压关系的核心实验展开，考查滑动变阻器的操作、电压表的连接、欧姆定律的应用及电表读数，知识点均为电学基础内容，难度适中。
【难度系数】
0.7

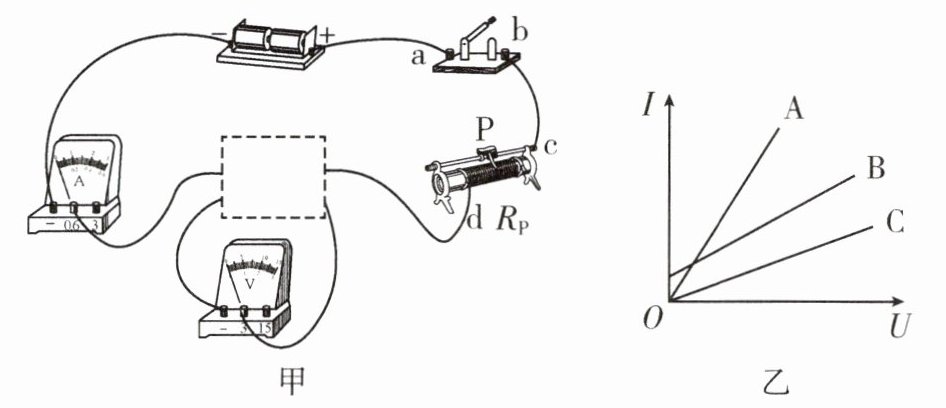

2.（深圳）小文利用如图甲所示的装置探究电流与电压的关系。
| 序号 | 1 | 2 | 3 | 4 |
| --- | --- | --- | --- | --- |
| 电压 U/V | 1 | 1.6 | 2.4 | 2.8 |
| 电流 I/A | 0.20 | 0.32 | 0.48 | 0.56 |
(1)在如图甲所示的虚线框处，小文应接入
(2)在开关闭合前，应将滑动变阻器的滑片P移到最
(3)闭合开关后，小文发现电流表指针无偏转，电压表指针有较大偏转，若电路中只有一处故障，则可能是
(4)由表格数据可知，电压与电流的比值
(5)分析图乙所示的图像，小文发现导致B组数据与A、C两组数据不同的原因是
| 序号 | 1 | 2 | 3 | 4 |
| --- | --- | --- | --- | --- |
| 电压 U/V | 1 | 1.6 | 2.4 | 2.8 |
| 电流 I/A | 0.20 | 0.32 | 0.48 | 0.56 |
(1)在如图甲所示的虚线框处，小文应接入
定值电阻
（填一种用电器）。(2)在开关闭合前，应将滑动变阻器的滑片P移到最
右
（填“左”或“右”）端。(3)闭合开关后，小文发现电流表指针无偏转，电压表指针有较大偏转，若电路中只有一处故障，则可能是
定值电阻断路
。(4)由表格数据可知，电压与电流的比值
不变
（填“变大”“变小”或“不变”），由此可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。(5)分析图乙所示的图像，小文发现导致B组数据与A、C两组数据不同的原因是
实验前电流表没有调零
。答案
(1)定值电阻
(2)右
(3)定值电阻断路
(4)不变
(5)实验前电流表没有调零
(2)右
(3)定值电阻断路
(4)不变
(5)实验前电流表没有调零
解析
【分析】
本题为探究电流与电压关系的电学实验题，需结合实验原理、电路操作、故障判断、数据处理和图像分析逐一解答。
(1) 探究电流与电压的关系时，需控制电阻不变，据此确定虚线框内的用电器；
(2) 开关闭合前，滑动变阻器需调至最大阻值处，根据滑动变阻器接线判断滑片位置；
(3) 电流表无偏转说明电路断路，电压表有较大偏转说明电压表与电源连通，据此判断故障；
(4) 计算每组电压与电流的比值，分析其变化规律；
(5) 对比I-U图像的特点，结合电流表使用注意事项分析B组数据异常的原因。
【解析】
(1) 探究电流与电压的关系时，要保持电阻不变，因此虚线框内应接入定值电阻；
(2) 开关闭合前，滑动变阻器滑片应移到最大阻值端，图中滑动变阻器接左下接线柱d和右上接线柱c，滑片P移到最右端时接入电阻丝最长，电阻最大，故移到右端；
(3) 电流表无偏转说明电路断路，电压表有较大偏转说明电压表两端与电源连通，故障为定值电阻断路，此时电压表串联在电路中测电源电压，偏转较大；
(4) 计算每组数据的电压与电流比值：1V/0.20A=5Ω，1.6V/0.32A=5Ω，2.4V/0.48A=5Ω，2.8V/0.56A=5Ω，比值不变；
(5) 图乙中A、C的I-U图像过原点，电压为0时电流为0，符合正常情况；B组图像在电压为0时已有电流，原因是实验前电流表没有调零，导致初始电流不为0。
【答案】
(1) 定值电阻；(2) 右；(3) 定值电阻断路；(4) 不变；(5) 实验前电流表没有调零
【知识点】
探究电流与电压的关系、电路故障分析、I-U图像分析
【点评】
本题考查电学实验的基础内容，涵盖实验器材选择、滑动变阻器操作、故障判断、数据处理和图像分析，需掌握控制变量法和电路基本规律，是电学实验的典型题型。
【难度系数】
0.5
本题为探究电流与电压关系的电学实验题，需结合实验原理、电路操作、故障判断、数据处理和图像分析逐一解答。
(1) 探究电流与电压的关系时，需控制电阻不变，据此确定虚线框内的用电器；
(2) 开关闭合前，滑动变阻器需调至最大阻值处，根据滑动变阻器接线判断滑片位置；
(3) 电流表无偏转说明电路断路，电压表有较大偏转说明电压表与电源连通，据此判断故障；
(4) 计算每组电压与电流的比值，分析其变化规律；
(5) 对比I-U图像的特点，结合电流表使用注意事项分析B组数据异常的原因。
【解析】
(1) 探究电流与电压的关系时，要保持电阻不变，因此虚线框内应接入定值电阻；
(2) 开关闭合前，滑动变阻器滑片应移到最大阻值端，图中滑动变阻器接左下接线柱d和右上接线柱c，滑片P移到最右端时接入电阻丝最长，电阻最大，故移到右端；
(3) 电流表无偏转说明电路断路，电压表有较大偏转说明电压表两端与电源连通，故障为定值电阻断路，此时电压表串联在电路中测电源电压，偏转较大；
(4) 计算每组数据的电压与电流比值：1V/0.20A=5Ω，1.6V/0.32A=5Ω，2.4V/0.48A=5Ω，2.8V/0.56A=5Ω，比值不变；
(5) 图乙中A、C的I-U图像过原点，电压为0时电流为0，符合正常情况；B组图像在电压为0时已有电流，原因是实验前电流表没有调零，导致初始电流不为0。
【答案】
(1) 定值电阻；(2) 右；(3) 定值电阻断路；(4) 不变；(5) 实验前电流表没有调零
【知识点】
探究电流与电压的关系、电路故障分析、I-U图像分析
【点评】
本题考查电学实验的基础内容，涵盖实验器材选择、滑动变阻器操作、故障判断、数据处理和图像分析，需掌握控制变量法和电路基本规律，是电学实验的典型题型。
【难度系数】
0.5
