1.（2025连云港海州区模拟）下列对欧姆定律的公式及其变形式的理解，正确的是（
A.根据$R=\frac{U}{I}$可知，同一导体的电阻与该导体两端的电压成正比
B.根据$U=IR$可知，同一导体两端的电压与该导体的电阻成正比
C.根据$I=\frac{U}{R}$可知，电阻一定时，通过导体的电流与该导体两端的电压成正比
D.因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
C
）A.根据$R=\frac{U}{I}$可知，同一导体的电阻与该导体两端的电压成正比
B.根据$U=IR$可知，同一导体两端的电压与该导体的电阻成正比
C.根据$I=\frac{U}{R}$可知，电阻一定时，通过导体的电流与该导体两端的电压成正比
D.因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
答案
1. C
解析
【分析】
本题考查欧姆定律公式及其变形式的理解，解题思路是：先明确电阻是导体本身的固有性质，与导体两端电压、通过的电流无关；再结合欧姆定律I=U/R及其变形式，逐一分析选项中物理量的因果关系和比例条件是否正确，排除错误选项。
【解析】
A选项：R=U/I是电阻的计算式，而非决定式，电阻由导体的材料、长度、横截面积和温度决定，与两端电压、通过的电流无关，因此“电阻与电压成正比”的说法错误；
B选项：U=IR中，电流由电压和电阻共同决定，同一导体电阻一定时，电压随电流变化，不能颠倒因果说“电压与电阻成正比”，该选项错误；
C选项：根据欧姆定律I=U/R，当电阻一定时，通过导体的电流与导体两端的电压成正比，符合欧姆定律的内容，该选项正确；
D选项：由I=U/R可知，导体中的电流与导体两端的电压、导体的电阻都有关，并非只与电压有关，该选项错误。
【答案】
C
【知识点】
欧姆定律、电阻的特性
【点评】
本题为欧姆定律相关的基础概念题，核心是区分电阻的决定因素、明确物理量间比例关系的前提条件，需避免颠倒因果关系，难度适中。
【难度系数】
0.6
本题考查欧姆定律公式及其变形式的理解，解题思路是：先明确电阻是导体本身的固有性质，与导体两端电压、通过的电流无关；再结合欧姆定律I=U/R及其变形式，逐一分析选项中物理量的因果关系和比例条件是否正确，排除错误选项。
【解析】
A选项：R=U/I是电阻的计算式，而非决定式，电阻由导体的材料、长度、横截面积和温度决定，与两端电压、通过的电流无关，因此“电阻与电压成正比”的说法错误；
B选项：U=IR中，电流由电压和电阻共同决定，同一导体电阻一定时，电压随电流变化，不能颠倒因果说“电压与电阻成正比”，该选项错误；
C选项：根据欧姆定律I=U/R，当电阻一定时，通过导体的电流与导体两端的电压成正比，符合欧姆定律的内容，该选项正确；
D选项：由I=U/R可知，导体中的电流与导体两端的电压、导体的电阻都有关，并非只与电压有关，该选项错误。
【答案】
C
【知识点】
欧姆定律、电阻的特性
【点评】
本题为欧姆定律相关的基础概念题，核心是区分电阻的决定因素、明确物理量间比例关系的前提条件，需避免颠倒因果关系，难度适中。
【难度系数】
0.6
2.（教材变式题）一个定值电阻的阻值是5 Ω，使用时通过它的电流是300 mA，则加在这个定值电阻两端的电压是
1.5
V。答案
2. 1.5
解析
【分析】本题考查欧姆定律的应用，解题时需先统一电流单位（将毫安转换为安培），再利用欧姆定律公式$U=IR$计算电压，注意电学单位的对应性，避免计算错误。
【解析】第一步：单位换算，因为$1mA=10^{-3}A$，所以$300mA=300×10^{-3}A=0.3A$；第二步：根据欧姆定律$U=IR$，代入定值电阻$R=5Ω$、电流$I=0.3A$，可得$U=5Ω×0.3A=1.5V$。
【答案】1.5
【知识点】欧姆定律、电学单位换算
【点评】本题为教材变式基础题，核心考察欧姆定律的基本应用，关键在于电流单位的正确转换，是巩固电学基础的典型题目，难度较低。
【难度系数】0.9
【解析】第一步：单位换算，因为$1mA=10^{-3}A$，所以$300mA=300×10^{-3}A=0.3A$；第二步：根据欧姆定律$U=IR$，代入定值电阻$R=5Ω$、电流$I=0.3A$，可得$U=5Ω×0.3A=1.5V$。
【答案】1.5
【知识点】欧姆定律、电学单位换算
【点评】本题为教材变式基础题，核心考察欧姆定律的基本应用，关键在于电流单位的正确转换，是巩固电学基础的典型题目，难度较低。
【难度系数】0.9
3. 当某导体两端的电压为9 V时，通过它的电流为0.6 A，该导体的电阻是
15
Ω。当该导体两端的电压为3 V时，通过它的电流为0.2
A；当该导体两端的电压为0 V时，它的电阻为15
Ω。答案
3. 15 0.2 15
解析
【分析】
本题考查欧姆定律的应用及电阻的特性，解题思路为：①根据已知电压和电流，利用欧姆定律计算导体电阻；②由于电阻是导体本身的性质，不随两端电压变化，再结合欧姆定律计算电压为3V时的电流；③明确电阻与电压、电流无关，确定电压为0时的电阻值。
【解析】
1. 计算导体电阻：根据欧姆定律 $ R = \frac{U}{I} $，代入已知 $ U=9\ \mathrm{V} $、$ I=0.6\ \mathrm{A} $，得 $ R = \frac{9\ \mathrm{V}}{0.6\ \mathrm{A}} = 15\ \Omega $。
2. 计算电压为3V时的电流：导体电阻不变（仍为15Ω），根据欧姆定律 $ I' = \frac{U'}{R} $，代入 $ U'=3\ \mathrm{V} $，得 $ I' = \frac{3\ \mathrm{V}}{15\ \Omega} = 0.2\ \mathrm{A} $。
3. 确定电压为0时的电阻：电阻是导体本身的属性，与两端电压无关，故电压为0V时，电阻仍为15Ω。
【答案】
15；0.2；15
【知识点】
欧姆定律、电阻的特性
【点评】
本题为电学基础题，核心是掌握欧姆定律公式及电阻的固有属性，需注意电阻不随电压、电流变化的特点，避免误改电阻值。
【难度系数】
0.8
本题考查欧姆定律的应用及电阻的特性，解题思路为：①根据已知电压和电流，利用欧姆定律计算导体电阻；②由于电阻是导体本身的性质，不随两端电压变化，再结合欧姆定律计算电压为3V时的电流；③明确电阻与电压、电流无关，确定电压为0时的电阻值。
【解析】
1. 计算导体电阻：根据欧姆定律 $ R = \frac{U}{I} $，代入已知 $ U=9\ \mathrm{V} $、$ I=0.6\ \mathrm{A} $，得 $ R = \frac{9\ \mathrm{V}}{0.6\ \mathrm{A}} = 15\ \Omega $。
2. 计算电压为3V时的电流：导体电阻不变（仍为15Ω），根据欧姆定律 $ I' = \frac{U'}{R} $，代入 $ U'=3\ \mathrm{V} $，得 $ I' = \frac{3\ \mathrm{V}}{15\ \Omega} = 0.2\ \mathrm{A} $。
3. 确定电压为0时的电阻：电阻是导体本身的属性，与两端电压无关，故电压为0V时，电阻仍为15Ω。
【答案】
15；0.2；15
【知识点】
欧姆定律、电阻的特性
【点评】
本题为电学基础题，核心是掌握欧姆定律公式及电阻的固有属性，需注意电阻不随电压、电流变化的特点，避免误改电阻值。
【难度系数】
0.8
4. 如图14-3-8所示，电源电压不变，电阻$R_2$的阻值为20 Ω，闭合开关后，电压表的示数为2 V，电流表的示数为0.2 A。求：
(1)电阻$R_1$的阻值。
(2)电源电压。
(1)电阻$R_1$的阻值。
(2)电源电压。
答案
4. (1)由电路图可知，电阻$R_1$与$R_2$串联，电流表测量电路中的电流，电压表测量电阻$R_1$两端的电压。
由$I=\frac{U}{R}$可知，电阻$R_1$的阻值：
$R_1=\frac{U_1}{I}=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$。
(2)由$I=\frac{U}{R}$可知，电阻$R_2$两端的电压：
$U_2=IR_2=0.2\ \mathrm{A} × 20\ \Omega=4\ \mathrm{V}$，
因串联电路两端的总电压等于各部分电路两端的电压之和，所以，电源电压：
$U=U_1+U_2=2\ \mathrm{V}+4\ \mathrm{V}=6\ \mathrm{V}$。
由$I=\frac{U}{R}$可知，电阻$R_1$的阻值：
$R_1=\frac{U_1}{I}=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$。
(2)由$I=\frac{U}{R}$可知，电阻$R_2$两端的电压：
$U_2=IR_2=0.2\ \mathrm{A} × 20\ \Omega=4\ \mathrm{V}$，
因串联电路两端的总电压等于各部分电路两端的电压之和，所以，电源电压：
$U=U_1+U_2=2\ \mathrm{V}+4\ \mathrm{V}=6\ \mathrm{V}$。
解析
【分析】
首先观察电路图，确定电阻$R_1$与$R_2$串联，电流表测量电路中的电流，电压表测量$R_1$两端的电压。解题时，先利用欧姆定律，结合已知的$R_1$两端电压和电路电流求出$R_1$的阻值；再根据串联电路电流处处相等的特点，求出$R_2$两端的电压，最后利用串联电路总电压等于各部分电压之和的规律，计算电源电压。
【解析】
(1) 由电路图可知，$R_1$与$R_2$串联，电流表测电路电流，电压表测$R_1$两端电压，因此电路电流$I=0.2\ \mathrm{A}$，$R_1$两端电压$U_1=2\ \mathrm{V}$。根据欧姆定律$I=\frac{U}{R}$，变形可得$R_1=\frac{U_1}{I}$，代入数值计算：
$R_1=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$。
(2) 因为串联电路中电流处处相等，所以通过$R_2$的电流也为$0.2\ \mathrm{A}$。根据欧姆定律，$R_2$两端的电压$U_2=IR_2=0.2\ \mathrm{A}×20\ \Omega=4\ \mathrm{V}$。根据串联电路的电压规律，总电压等于各部分电压之和，因此电源电压：
$U=U_1+U_2=2\ \mathrm{V}+4\ \mathrm{V}=6\ \mathrm{V}$。
【答案】
(1) $R_1$的阻值为$10\ \Omega$；(2) 电源电压为$6\ \mathrm{V}$。
【知识点】
欧姆定律、串联电路电压规律
【点评】
本题是基础电学计算题，核心考查串联电路的特点和欧姆定律的应用，解题关键是正确判断电路连接方式和电表的测量对象，熟练运用相关公式即可顺利求解。
【难度系数】
0.7
首先观察电路图，确定电阻$R_1$与$R_2$串联，电流表测量电路中的电流，电压表测量$R_1$两端的电压。解题时，先利用欧姆定律，结合已知的$R_1$两端电压和电路电流求出$R_1$的阻值；再根据串联电路电流处处相等的特点，求出$R_2$两端的电压，最后利用串联电路总电压等于各部分电压之和的规律，计算电源电压。
【解析】
(1) 由电路图可知，$R_1$与$R_2$串联，电流表测电路电流，电压表测$R_1$两端电压，因此电路电流$I=0.2\ \mathrm{A}$，$R_1$两端电压$U_1=2\ \mathrm{V}$。根据欧姆定律$I=\frac{U}{R}$，变形可得$R_1=\frac{U_1}{I}$，代入数值计算：
$R_1=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$。
(2) 因为串联电路中电流处处相等，所以通过$R_2$的电流也为$0.2\ \mathrm{A}$。根据欧姆定律，$R_2$两端的电压$U_2=IR_2=0.2\ \mathrm{A}×20\ \Omega=4\ \mathrm{V}$。根据串联电路的电压规律，总电压等于各部分电压之和，因此电源电压：
$U=U_1+U_2=2\ \mathrm{V}+4\ \mathrm{V}=6\ \mathrm{V}$。
【答案】
(1) $R_1$的阻值为$10\ \Omega$；(2) 电源电压为$6\ \mathrm{V}$。
【知识点】
欧姆定律、串联电路电压规律
【点评】
本题是基础电学计算题，核心考查串联电路的特点和欧姆定律的应用，解题关键是正确判断电路连接方式和电表的测量对象，熟练运用相关公式即可顺利求解。
【难度系数】
0.7
5. (2025 南京鼓楼区校级期中) 将阻值为20 Ω的电阻$R_1$与另一电阻$R_2$接入电源电压恒定的电路，如图14-3-9所示。闭合开关S，电流表$A_1$的示数为0.9 A，电流表$A_2$的示数为0.6 A。求：
(1)电源电压。
(2)$R_2$的阻值。
(1)电源电压。
(2)$R_2$的阻值。
答案
5. (1)由电路图可知，$R_1$与$R_2$并联，并联电路各支路的电压等于电源电压，电源电压：
$U=U_1=I_1R_1=0.6\ \mathrm{A} × 20\ \Omega=12\ \mathrm{V}$。
(2)由电路图可知，电流表$\mathrm{A}_1$测干路电流，电流表$\mathrm{A}_2$测通过$R_1$的电流，通过$R_2$的电流：
$I_2=I-I_1=0.9\ \mathrm{A}-0.6\ \mathrm{A}=0.3\ \mathrm{A}$，
$R_2$两端的电压:$U_2=U=12\ \mathrm{V}$，
$R_2$的阻值:$R_2=\frac{U_2}{I_2}=\frac{12\ \mathrm{V}}{0.3\ \mathrm{A}}=40\ \Omega$。
$U=U_1=I_1R_1=0.6\ \mathrm{A} × 20\ \Omega=12\ \mathrm{V}$。
(2)由电路图可知，电流表$\mathrm{A}_1$测干路电流，电流表$\mathrm{A}_2$测通过$R_1$的电流，通过$R_2$的电流：
$I_2=I-I_1=0.9\ \mathrm{A}-0.6\ \mathrm{A}=0.3\ \mathrm{A}$，
$R_2$两端的电压:$U_2=U=12\ \mathrm{V}$，
$R_2$的阻值:$R_2=\frac{U_2}{I_2}=\frac{12\ \mathrm{V}}{0.3\ \mathrm{A}}=40\ \Omega$。
解析
【分析】
先观察电路图，确定R₁与R₂为并联关系，电流表A₂测量R₁支路的电流，电流表A₁测量干路总电流。解题思路：①利用并联电路电压规律（各支路电压等于电源电压），结合欧姆定律，通过R₁的电流和电阻计算电源电压；②利用并联电路电流规律（干路电流等于各支路电流之和）算出通过R₂的电流，再结合欧姆定律求出R₂的阻值。
【解析】
(1) 由电路图可知，R₁与R₂并联，并联电路各支路电压等于电源电压，即U = U₁。电流表A₂测R₁的电流I₁=0.6 A，根据欧姆定律I = U/R，可得电源电压：
U = U₁ = I₁R₁ = 0.6 A × 20 Ω = 12 V。
(2) 电流表A₁测干路电流I=0.9 A，根据并联电路电流规律，通过R₂的电流：
I₂ = I - I₁ = 0.9 A - 0.6 A = 0.3 A。
因并联电路各支路电压相等，故R₂两端电压U₂=U=12 V，再由欧姆定律得R₂的阻值：
R₂ = U₂/I₂ = 12 V / 0.3 A = 40 Ω。
【答案】
(1) 电源电压为12 V；(2) R₂的阻值为40 Ω。
【知识点】
并联电路特点、欧姆定律应用
【点评】
本题考查并联电路的电流、电压规律及欧姆定律的基础应用，解题关键是明确电流表的测量对象，熟练运用相关公式，属于常规电学计算题。
【难度系数】
0.6
先观察电路图，确定R₁与R₂为并联关系，电流表A₂测量R₁支路的电流，电流表A₁测量干路总电流。解题思路：①利用并联电路电压规律（各支路电压等于电源电压），结合欧姆定律，通过R₁的电流和电阻计算电源电压；②利用并联电路电流规律（干路电流等于各支路电流之和）算出通过R₂的电流，再结合欧姆定律求出R₂的阻值。
【解析】
(1) 由电路图可知，R₁与R₂并联，并联电路各支路电压等于电源电压，即U = U₁。电流表A₂测R₁的电流I₁=0.6 A，根据欧姆定律I = U/R，可得电源电压：
U = U₁ = I₁R₁ = 0.6 A × 20 Ω = 12 V。
(2) 电流表A₁测干路电流I=0.9 A，根据并联电路电流规律，通过R₂的电流：
I₂ = I - I₁ = 0.9 A - 0.6 A = 0.3 A。
因并联电路各支路电压相等，故R₂两端电压U₂=U=12 V，再由欧姆定律得R₂的阻值：
R₂ = U₂/I₂ = 12 V / 0.3 A = 40 Ω。
【答案】
(1) 电源电压为12 V；(2) R₂的阻值为40 Ω。
【知识点】
并联电路特点、欧姆定律应用
【点评】
本题考查并联电路的电流、电压规律及欧姆定律的基础应用，解题关键是明确电流表的测量对象，熟练运用相关公式，属于常规电学计算题。
【难度系数】
0.6
6. 甲、乙两电阻分别接在电压之比为2:1的电路中，已知它们的电阻之比为2:3，通过它们的电流之比为（
A.1:1
B.2:1
C.4:3
D.3:1
D
）A.1:1
B.2:1
C.4:3
D.3:1
答案
6. D
解析
【分析】要计算通过甲、乙两电阻的电流之比，需利用欧姆定律$I=\frac{U}{R}$，将电流之比转化为电压之比与电阻之比的比值关系，代入已知的电压比和电阻比即可求解。
【解析】根据欧姆定律$I=\frac{U}{R}$，可得甲的电流$I_甲=\frac{U_甲}{R_甲}$，乙的电流$I_乙=\frac{U_乙}{R_乙}$。则电流之比：
$\frac{I_甲}{I_乙}=\frac{\frac{U_甲}{R_甲}}{\frac{U_乙}{R_乙}}=\frac{U_甲}{U_乙}×\frac{R_乙}{R_甲}$
已知$U_甲:U_乙=2:1$，$R_甲:R_乙=2:3$，代入得：
$\frac{I_甲}{I_乙}=\frac{2}{1}×\frac{3}{2}=\frac{3}{1}$，即电流之比为$3:1$。
【答案】D
【知识点】欧姆定律、电流电压电阻的关系
【点评】本题考查欧姆定律的基本应用，核心是电流比的推导，计算时需注意电阻比的分子分母对应关系，避免出错，属于基础题型。
【难度系数】0.7
【解析】根据欧姆定律$I=\frac{U}{R}$，可得甲的电流$I_甲=\frac{U_甲}{R_甲}$，乙的电流$I_乙=\frac{U_乙}{R_乙}$。则电流之比：
$\frac{I_甲}{I_乙}=\frac{\frac{U_甲}{R_甲}}{\frac{U_乙}{R_乙}}=\frac{U_甲}{U_乙}×\frac{R_乙}{R_甲}$
已知$U_甲:U_乙=2:1$，$R_甲:R_乙=2:3$，代入得：
$\frac{I_甲}{I_乙}=\frac{2}{1}×\frac{3}{2}=\frac{3}{1}$，即电流之比为$3:1$。
【答案】D
【知识点】欧姆定律、电流电压电阻的关系
【点评】本题考查欧姆定律的基本应用，核心是电流比的推导，计算时需注意电阻比的分子分母对应关系，避免出错，属于基础题型。
【难度系数】0.7

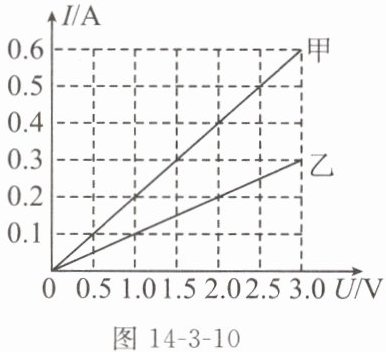

7.（2024无锡江阴校级月考）某同学在探究通过导体的电流与其两端电压的关系时，将记录的数据作出了如图14-3-10所示的图像，根据图像，下列说法正确的是（
A.导体甲、乙的电阻都随两端电压的增大而增大
B.导体甲的电阻大于导体乙的电阻
C.将导体甲与导体乙并联后接在2 V的电压下，通过导体甲的电流为0.6 A
D.将导体甲与导体乙串联后接在4.5 V的电压下，通过导体甲的电流为0.3 A
D
）A.导体甲、乙的电阻都随两端电压的增大而增大
B.导体甲的电阻大于导体乙的电阻
C.将导体甲与导体乙并联后接在2 V的电压下，通过导体甲的电流为0.6 A
D.将导体甲与导体乙串联后接在4.5 V的电压下，通过导体甲的电流为0.3 A
答案
7. D
解析
【分析】
本题结合I-U图像考查欧姆定律及串并联电路的特点，解题思路如下：①I-U图像为过原点的直线，说明甲、乙均为定值电阻，电阻不随电压变化，据此判断选项A；②根据欧姆定律$R=\frac{U}{I}$，从图像中选取甲、乙的对应电压和电流值，计算两者的电阻并比较大小，判断选项B；③根据并联电路电压相等的特点，结合甲的电阻计算2V电压下通过甲的电流，判断选项C；④根据串联电路电流相等、总电压等于各部分电压之和的特点，结合总电阻计算串联在4.5V电压下的电流，判断选项D。
【解析】
1. 分析选项A：由图像可知，甲、乙的I-U图像均为过原点的直线，说明甲、乙的电阻是定值，不随电压变化，故A错误。
2. 分析选项B：根据欧姆定律$R=\frac{U}{I}$，取图像中数据：当$U=3V$时，$I_甲=0.6A$，$I_乙=0.3A$，则$R_甲=\frac{3V}{0.6A}=5Ω$，$R_乙=\frac{3V}{0.3A}=10Ω$，所以$R_甲＜R_乙$，故B错误。
3. 分析选项C：甲、乙并联时，各支路电压相等，均等于电源电压2V，通过甲的电流$I_甲'=\frac{U'}{R_甲}=\frac{2V}{5Ω}=0.4A≠0.6A$，故C错误。
4. 分析选项D：甲、乙串联时，电流处处相等，总电阻$R_总=R_甲+R_乙=5Ω+10Ω=15Ω$，接在4.5V电压下，电路中的电流$I=\frac{U_总}{R_总}=\frac{4.5V}{15Ω}=0.3A$，即通过甲的电流为0.3A，故D正确。
【答案】
D
【知识点】
欧姆定律、I-U图像、串并联电路特点
【点评】
本题通过I-U图像考查欧姆定律的应用及串并联电路的规律，关键是从图像中准确提取数据计算电阻，再结合串并联电路的特点分析各选项，需注意定值电阻的I-U图像为直线，电阻不随电压变化。
【难度系数】
0.6
本题结合I-U图像考查欧姆定律及串并联电路的特点，解题思路如下：①I-U图像为过原点的直线，说明甲、乙均为定值电阻，电阻不随电压变化，据此判断选项A；②根据欧姆定律$R=\frac{U}{I}$，从图像中选取甲、乙的对应电压和电流值，计算两者的电阻并比较大小，判断选项B；③根据并联电路电压相等的特点，结合甲的电阻计算2V电压下通过甲的电流，判断选项C；④根据串联电路电流相等、总电压等于各部分电压之和的特点，结合总电阻计算串联在4.5V电压下的电流，判断选项D。
【解析】
1. 分析选项A：由图像可知，甲、乙的I-U图像均为过原点的直线，说明甲、乙的电阻是定值，不随电压变化，故A错误。
2. 分析选项B：根据欧姆定律$R=\frac{U}{I}$，取图像中数据：当$U=3V$时，$I_甲=0.6A$，$I_乙=0.3A$，则$R_甲=\frac{3V}{0.6A}=5Ω$，$R_乙=\frac{3V}{0.3A}=10Ω$，所以$R_甲＜R_乙$，故B错误。
3. 分析选项C：甲、乙并联时，各支路电压相等，均等于电源电压2V，通过甲的电流$I_甲'=\frac{U'}{R_甲}=\frac{2V}{5Ω}=0.4A≠0.6A$，故C错误。
4. 分析选项D：甲、乙串联时，电流处处相等，总电阻$R_总=R_甲+R_乙=5Ω+10Ω=15Ω$，接在4.5V电压下，电路中的电流$I=\frac{U_总}{R_总}=\frac{4.5V}{15Ω}=0.3A$，即通过甲的电流为0.3A，故D正确。
【答案】
D
【知识点】
欧姆定律、I-U图像、串并联电路特点
【点评】
本题通过I-U图像考查欧姆定律的应用及串并联电路的规律，关键是从图像中准确提取数据计算电阻，再结合串并联电路的特点分析各选项，需注意定值电阻的I-U图像为直线，电阻不随电压变化。
【难度系数】
0.6
