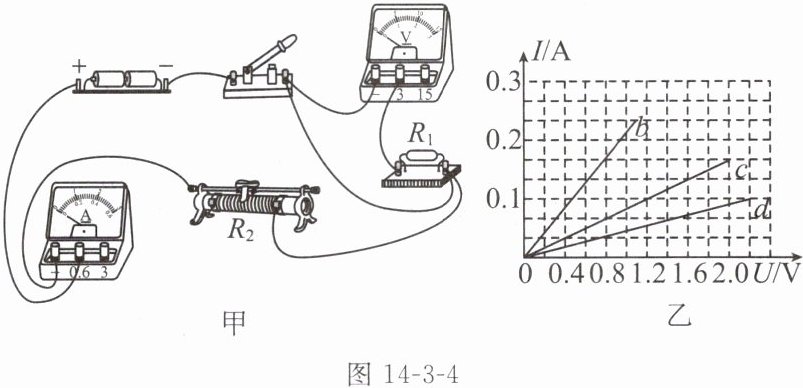

3. 某小组同学准备探究“电流与电压的关系”。实验器材有:干电池2节,滑动变阻器、电流表、电压表、开关各一个,不同阻值的定值电阻及导线若干,图14-3-4甲是他们连接的实验电路。

图14-3-4

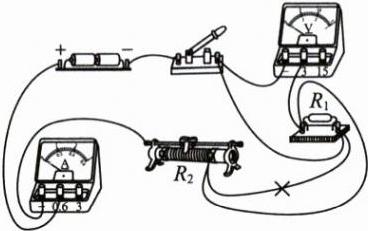

(1)图甲电路中有一根导线连接错误,请在这根导线上打“×”,并在图中改正。
(2)电路连接无误后,闭合开关进行实验,发现电流表有示数、电压表示数为零,则电路故障原因可能是。
A.电压表的测量范围选大了
B.定值电阻发生了短路
C.滑动变阻器发生了断路
D.滑动变阻器发生了短路
(3)图乙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系,图中b、c、d三条I-U图像是其他组同学按图甲电路测量数据所画,交流时发现,虽然各小组作出的图像都是正确的,但是在相同的坐标纸上有些小组的图像明显不同。请你回答造成这种不同的原因:。

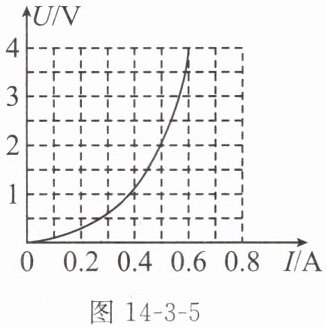

(4)小明找来一个小灯泡将定值电阻更换,继续探究电流与电压的关系,测得数据后发现小灯泡两端电压与通过的电流关系图像如图14-3-5所示,原因是。

图14-3-5

3.(1)
(2)B
(3)实验中使用的定值电阻的阻值大小不同
(4)小灯泡的电阻不是定值,其阻值随温度的升高而增大

4. 在“探究电流大小与哪些因素有关”的实验中：

图14-3-6

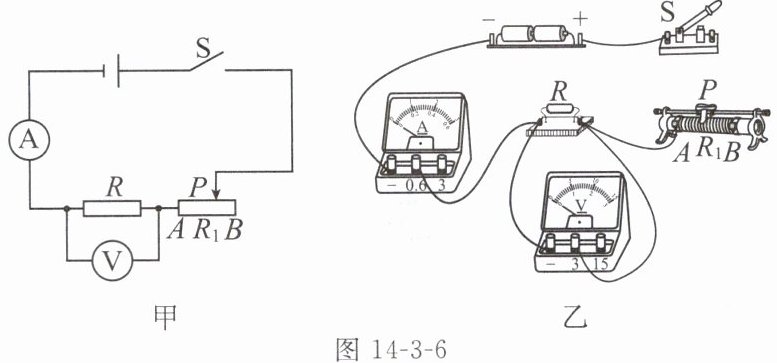

(1)请用笔画线代替导线，根据如图14-3-6甲所示的电路图将图乙中的实物电路连接完整。
(2)闭合开关前，图乙中滑动变阻器的滑片P应位于（选填“A”或“B”）端，可以起到的作用。
(3)闭合开关后，发现电流表无示数，电压表有示数，故障的原因可能是：①；②。（写出两种）
(4)排除故障后，通过实验得到的数据如表一所示，其中第1次实验中电流表示数如图14-3-7所示，为A。根据表一中的数据，可得出的结论是。

图14-3-7

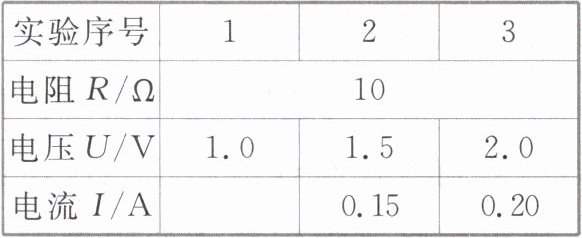

表一

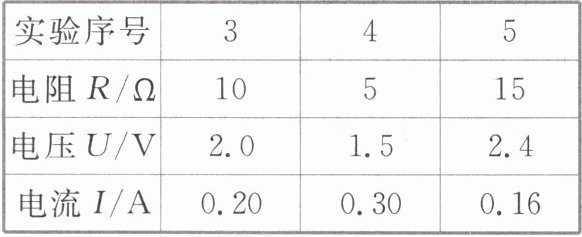

表二

(5)小明继续探究电流与电阻的关系，他将电阻R由10 Ω先后更换为5 Ω和15 Ω进行实验，得到的数据如表二所示。通过分析表二中的数据可知，小明在操作过程中存在的错误是。

4.(1)
(2)B 保护电路
(3)①电阻R断路 ②电流表短路
(4)0.1 电阻一定时，通过导体的电流与导体两端的电压成正比
(5)改变电阻时，没有保持电阻两端的电压不变
