10.小明同学选用了“2.5 V 0.4 A”和“3.8 V 0.7 A”（电压值表示小灯泡正常工作时的电压，电流值表示允许通过小灯泡的最大电流）规格的两个小灯泡探究串、并联电路的电流、电压规律。为保证各元件安全，在探究并联电路的电压规律时，电压表的示数最大可调为V，在探究串联电路的电流规律时，电流表示数最大可调为A。
答案
$\boldsymbol{2.5}$；$\boldsymbol{0.4}$
解析
解：
在并联电路中，各支路两端电压相等，为保证两个小灯泡均安全，电路两端的最大电压不能超过两个灯泡额定电压的较小值，因此电压表的示数最大可调为$2.5\ \mathrm{V}$。
在串联电路中，各处电流相等，为保证两个小灯泡均安全，电路中的最大电流不能超过两个灯泡允许通过的最大电流的较小值，因此电流表示数最大可调为$0.4\ \mathrm{A}$。
在并联电路中，各支路两端电压相等，为保证两个小灯泡均安全，电路两端的最大电压不能超过两个灯泡额定电压的较小值，因此电压表的示数最大可调为$2.5\ \mathrm{V}$。
在串联电路中，各处电流相等，为保证两个小灯泡均安全，电路中的最大电流不能超过两个灯泡允许通过的最大电流的较小值，因此电流表示数最大可调为$0.4\ \mathrm{A}$。

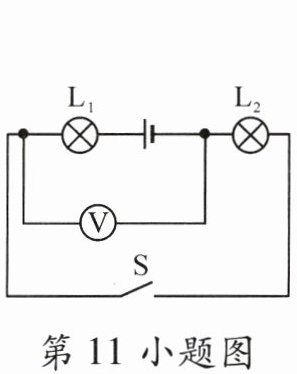

11. 如图所示,电源电压是3 V且不变,闭合开关S后,电压表示数为1 V,则灯L₂两端的电压为V,灯L₁两端的电压为V;若断开开关,电压表示数(填“变大”“变小”或“不变”)。
答案
解：
闭合开关S后，灯$L_1$与$L_2$串联，电压表测量$L_2$两端的电压，因此灯$L_2$两端的电压$U_2=1\ \mathrm{V}$。
根据串联电路总电压等于各部分电路两端电压之和的规律$U=U_1+U_2$，可得灯$L_1$两端的电压：
$U_1=U-U_2=3\ \mathrm{V}-1\ \mathrm{V}=2\ \mathrm{V}$。
断开开关后，电压表串联在电路中，测量电源两端的电压，示数为3V，因此电压表示数变大。
答案依次为：$\boldsymbol{1}$；$\boldsymbol{2}$；$\boldsymbol{变大}$。
闭合开关S后，灯$L_1$与$L_2$串联，电压表测量$L_2$两端的电压，因此灯$L_2$两端的电压$U_2=1\ \mathrm{V}$。
根据串联电路总电压等于各部分电路两端电压之和的规律$U=U_1+U_2$，可得灯$L_1$两端的电压：
$U_1=U-U_2=3\ \mathrm{V}-1\ \mathrm{V}=2\ \mathrm{V}$。
断开开关后，电压表串联在电路中，测量电源两端的电压，示数为3V，因此电压表示数变大。
答案依次为：$\boldsymbol{1}$；$\boldsymbol{2}$；$\boldsymbol{变大}$。
12. 如图为旋转式变阻器的结构图,A、B、C为变阻器的三个接线柱,P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片P时,灯变亮,则应连接接线柱（填“A、B”“B、C”或“A、C”）和灯泡联后接入电路中。
答案
A、B；串。
解析
解：
灯泡变亮说明电路中电流变大，电源电压不变，可知此时变阻器接入电路的阻值减小。
顺时针旋转旋钮触片P时：
连接A、B接线柱，接入电路的电阻丝长度变短，阻值减小，电流增大，灯变亮，符合要求；
连接B、C接线柱，接入电路的电阻丝长度变长，阻值增大，电流减小，灯变暗，不符合要求；
连接A、C接线柱，变阻器全部电阻丝接入电路，阻值固定不变，无法调节电流改变灯泡亮度，不符合要求。
变阻器调节灯泡亮度时，需要通过改变自身电阻改变电路电流，因此必须和灯泡串联。
灯泡变亮说明电路中电流变大，电源电压不变，可知此时变阻器接入电路的阻值减小。
顺时针旋转旋钮触片P时：
连接A、B接线柱，接入电路的电阻丝长度变短，阻值减小，电流增大，灯变亮，符合要求；
连接B、C接线柱，接入电路的电阻丝长度变长，阻值增大，电流减小，灯变暗，不符合要求；
连接A、C接线柱，变阻器全部电阻丝接入电路，阻值固定不变，无法调节电流改变灯泡亮度，不符合要求。
变阻器调节灯泡亮度时，需要通过改变自身电阻改变电路电流，因此必须和灯泡串联。
三、作图题(每小题2分,共4分)
13. 根据实物图画出相应的电路图。
13. 根据实物图画出相应的电路图。
答案
解：
电流从电源正极出发，依次经过开关S₂、电流表后分为两条独立支路：
第一条支路：电流直接通过灯泡L₁，回到电源负极；
第二条支路：电流依次通过灯泡L₂、开关S₁，回到电源负极；
电压表并联在灯泡L₂的两端，测量L₂两端电压。
使用标准电路元件符号，走线横平竖直，元件标注与实物一一对应绘制电路图：电路整体为并联结构，L₁与L₂并联，S₂和电流表接在干路控制整个电路、测量干路电流，S₁串联在L₂所在支路单独控制L₂，电压表并联在L₂两端。
电流从电源正极出发，依次经过开关S₂、电流表后分为两条独立支路：
第一条支路：电流直接通过灯泡L₁，回到电源负极；
第二条支路：电流依次通过灯泡L₂、开关S₁，回到电源负极；
电压表并联在灯泡L₂的两端，测量L₂两端电压。
使用标准电路元件符号，走线横平竖直，元件标注与实物一一对应绘制电路图：电路整体为并联结构，L₁与L₂并联，S₂和电流表接在干路控制整个电路、测量干路电流，S₁串联在L₂所在支路单独控制L₂，电压表并联在L₂两端。
14.用笔画线表示导线将图中实物连接完整。要求:(1)电压表测量灯泡两端的电压;(2)滑动变阻器的触片向右移动时,通过灯泡的电流变大;(3)导线不能交叉。
答案
解：
1. 连接串联主电路：从电源正极引出导线连接开关的一个接线柱，开关的另一接线柱连接灯泡的任意一个接线柱，灯泡剩下的接线柱连接滑动变阻器的任意一个上接线柱，滑动变阻器的右下接线柱引出导线连接电源负极，此时滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，电阻减小，电路中电流变大，满足通过灯泡的电流变大的要求。
2. 连接电压表：选择电压表0~3V量程，将电压表标有“3”的正接线柱接灯泡靠近开关的接线柱，电压表标有“-”的负接线柱接灯泡靠近滑动变阻器的接线柱，使电压表并联在灯泡两端，电流从电压表正接线柱流入、负接线柱流出，全程导线无交叉，满足电压表测量灯泡两端电压的要求。
1. 连接串联主电路：从电源正极引出导线连接开关的一个接线柱，开关的另一接线柱连接灯泡的任意一个接线柱，灯泡剩下的接线柱连接滑动变阻器的任意一个上接线柱，滑动变阻器的右下接线柱引出导线连接电源负极，此时滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，电阻减小，电路中电流变大，满足通过灯泡的电流变大的要求。
2. 连接电压表：选择电压表0~3V量程，将电压表标有“3”的正接线柱接灯泡靠近开关的接线柱，电压表标有“-”的负接线柱接灯泡靠近滑动变阻器的接线柱，使电压表并联在灯泡两端，电流从电压表正接线柱流入、负接线柱流出，全程导线无交叉，满足电压表测量灯泡两端电压的要求。
