5. 如图所示,灯$L_1$和灯$L_2$完全相同,闭合开关S,只有一个灯发光且只有一个电表有示数,其故障可能是 (
)

A.$L_1$短路
B.$L_2$短路
C.$L_1$断路
D.$L_2$断路

第5小题图 第6小题图

答案

D

解析

由电路图可知，L₁与L₂并联，电流表测L₂支路的电流，电压表测电源（L₂）两端的电压，逐个分析故障：
1. 若L₁短路：电源发生整体短路，两灯都不发光，不符合题意。
2. 若L₂短路：电源发生整体短路，两灯都不发光，不符合题意。
3. 若L₁断路：L1不发光，L2正常发光，电流表、电压表均有示数，不满足“只有一个电表有示数”的条件。
4. 若L₂断路：L2不发光，L1支路正常工作、L1发光；L2支路断开，电流表无示数，电压表两端仍连通电源两极，电压表有示数，完全符合“只有一个灯发光且只有一个电表有示数”的条件。
综上故障是L₂断路。

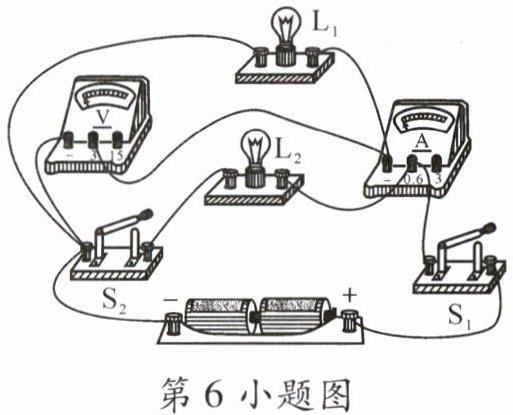

6. 如图所示的电路,闭合开关$S_1$、$S_2$后,小灯泡$L_1$和$L_2$均正常发光,电流表和电压表均有示数。下列说法不正确的是
（
）

A.电流表测量干路电流
B.电压表能测出$L_1$两端的电压
C.断开$S_2$后电压表有示数
D.取下$L_1$时,$L_2$正常发光

答案

7.当滑动变阻器的滑片向b接线柱一端滑动时,下列四种接法中,变阻器接入电路的阻值变大的是 (
)

答案

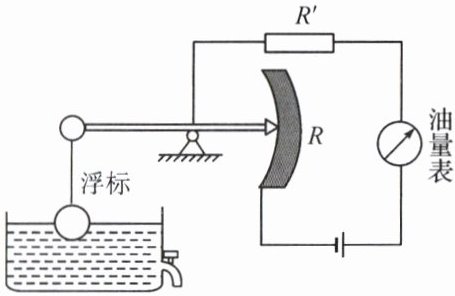

8. 如图所示是汽车油量表工作原理的示意图，图中的油量表实质是一个电流表，当油量减少时（
）

A.电路中电阻增大，电流减小
B.电路中电阻增大，电流增大
C.电路中电阻减小，电流减小
D.电路中电阻减小，电流增大

答案

A

解析

由图可知，定值电阻R'与滑动变阻器R串联，油量表（电流表）测量电路中的电流。当油量减少时，浮标下降，通过杠杆带动滑动变阻器的滑片向上移动，滑动变阻器接入电路的电阻变大，电路总电阻增大。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流减小。
二、填空题(每空1分,共10分)
9.某街道路面上共有规格相同的路灯40盏,它们是
(填“串联”或“并联”)的,连接在总控制室的电流表和电压表的示数分别为10 A和220 V,则通过每盏灯的电流为
mA,
每盏灯两端的电压为
V。

答案
